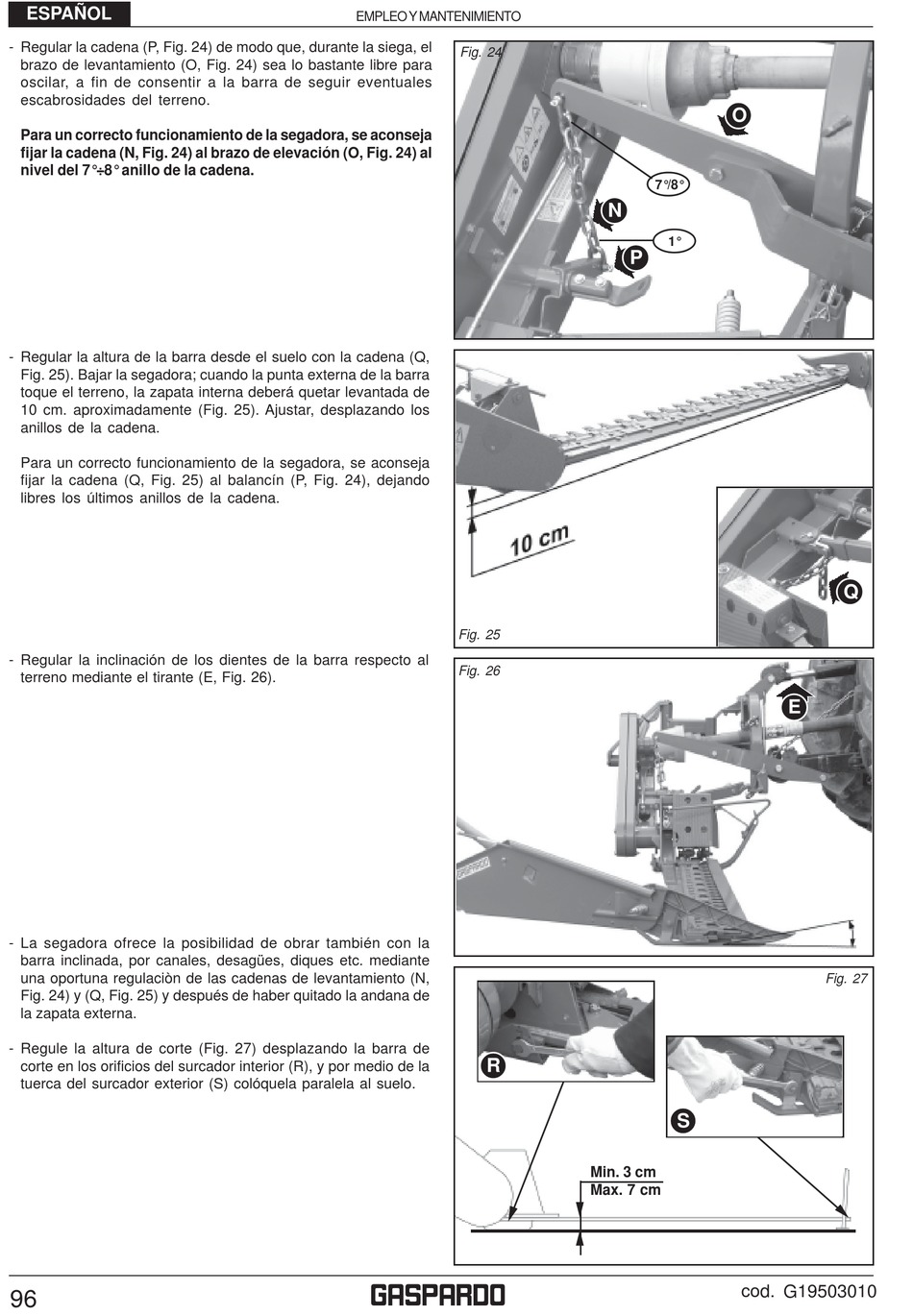

ESPAÑOL
- Regular la cadena (P, Fig. 24) de modo que, durante la siega, el
brazo de levantamiento (O, Fig. 24) sea lo bastante libre para
oscilar, a fin de consentir a la barra de seguir eventuales
escabrosidades del terreno.
Para un correcto funcionamiento de la segadora, se aconseja
fijar la cadena (N, Fig. 24) al brazo de elevación (O, Fig. 24) al
nivel del 7°÷8° anillo de la cadena.
- Regular la altura de la barra desde el suelo con la cadena (Q,
Fig. 25). Bajar la segadora; cuando la punta externa de la barra
toque el terreno, la zapata interna deberá quetar levantada de
10 cm. aproximadamente (Fig. 25). Ajustar, desplazando los
anillos de la cadena.
Para un correcto funcionamiento de la segadora, se aconseja
fijar la cadena (Q, Fig. 25) al balancín (P, Fig. 24), dejando
libres los últimos anillos de la cadena.
- Regular la inclinación de los dientes de la barra respecto al
terreno mediante el tirante (E, Fig. 26).
- La segadora ofrece la posibilidad de obrar también con la
barra inclinada, por canales, desagües, diques etc. mediante
una oportuna regulaciòn de las cadenas de levantamiento (N,
Fig. 24) y (Q, Fig. 25) y después de haber quitado la andana de
la zapata externa.
- Regule la altura de corte (Fig. 27) desplazando la barra de
corte en los orificios del surcador interior (R), y por medio de la
tuerca del surcador exterior (S) colóquela paralela al suelo.
96
EMPLEO Y MANTENIMIENTO
Fig. 24
Fig. 25
Fig. 26
R
g
O
7°/8°
N
1°
P
S
Min. 3 cm
Max. 7 cm
cod. G19503010
Q
E
Fig. 27
