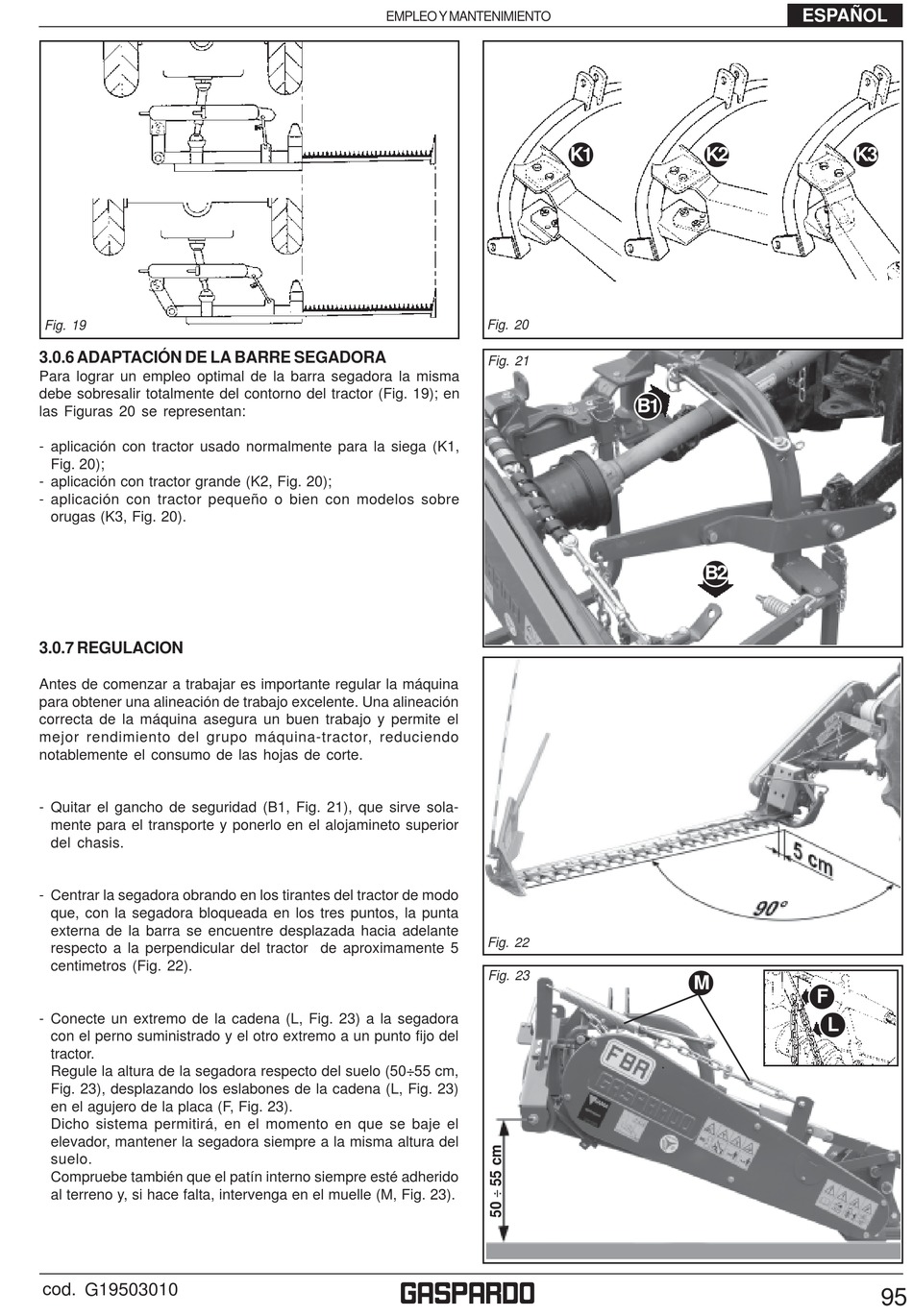

Fig. 19
3.0.6 ADAPTACIÓN DE LA BARRE SEGADORA
Para lograr un empleo optimal de la barra segadora la misma
debe sobresalir totalmente del contorno del tractor (Fig. 19); en
las Figuras 20 se representan:
- aplicación con tractor usado normalmente para la siega (K1,
Fig. 20);
- aplicación con tractor grande (K2, Fig. 20);
- aplicación con tractor pequeño o bien con modelos sobre
orugas (K3, Fig. 20).

3.0.7 REGULACION

Antes de comenzar a trabajar es importante regular la máquina
para obtener una alineación de trabajo excelente. Una alineación
correcta de la máquina asegura un buen trabajo y permite el
mejor rendimiento del grupo máquina-tractor, reduciendo
notablemente el consumo de las hojas de corte.
- Quitar el gancho de seguridad (B1, Fig. 21), que sirve sola-
mente para el transporte y ponerlo en el alojamineto superior
del chasis.
- Centrar la segadora obrando en los tirantes del tractor de modo
que, con la segadora bloqueada en los tres puntos, la punta
externa de la barra se encuentre desplazada hacia adelante
respecto a la perpendicular del tractor de aproximamente 5
centimetros (Fig. 22).
- Conecte un extremo de la cadena (L, Fig. 23) a la segadora
con el perno suministrado y el otro extremo a un punto fijo del
tractor.
Regule la altura de la segadora respecto del suelo (50÷55 cm,
Fig. 23), desplazando los eslabones de la cadena (L, Fig. 23)
en el agujero de la placa (F, Fig. 23).
Dicho sistema permitirá, en el momento en que se baje el
elevador, mantener la segadora siempre a la misma altura del
suelo.
Compruebe también que el patín interno siempre esté adherido
al terreno y, si hace falta, intervenga en el muelle (M, Fig. 23).
