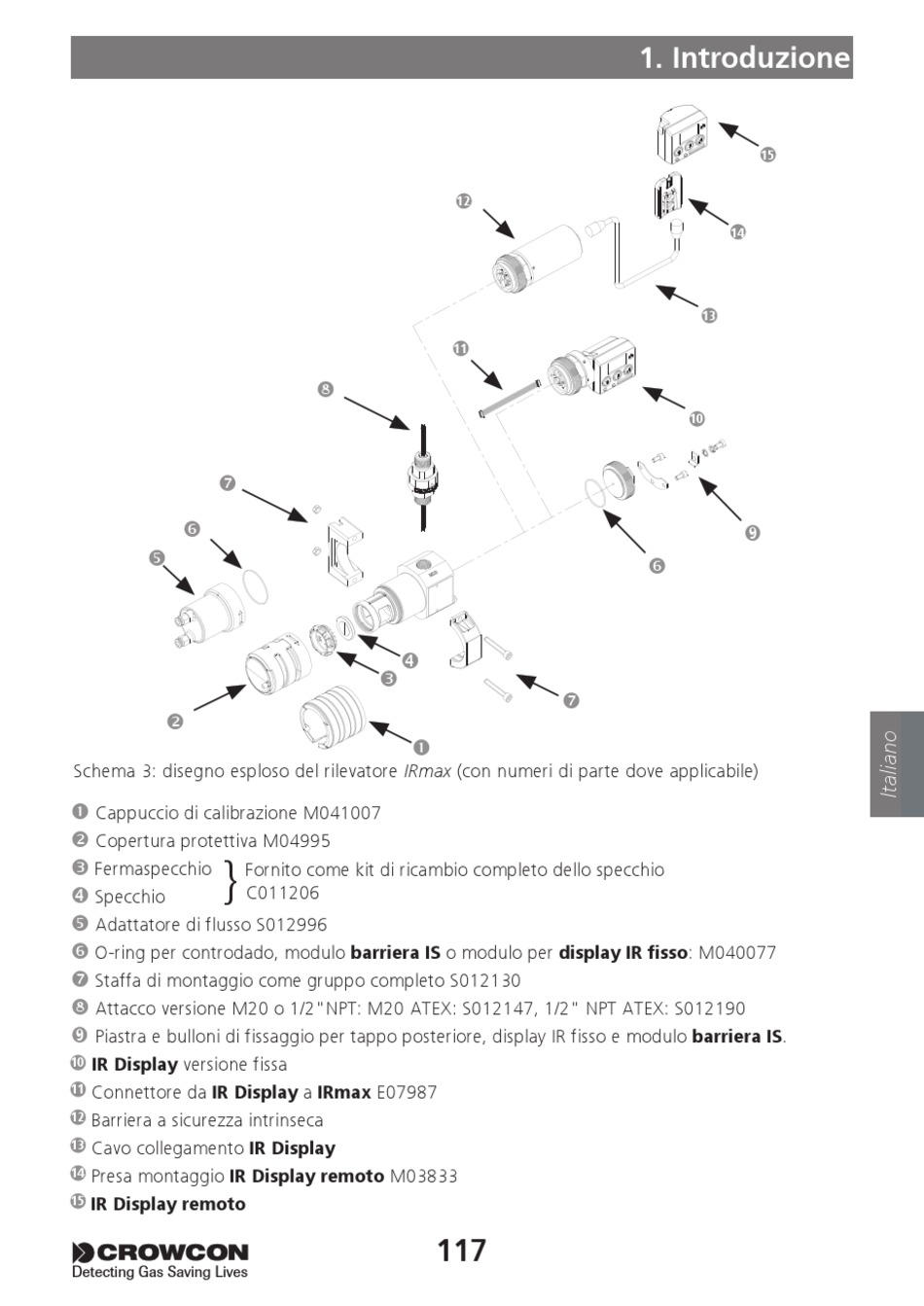

Schema 3: disegno esploso del rilevatore IRmax (con numeri di parte dove applicabile)
Œ
Cappuccio di calibrazione M041007

Copertura protettiva M04995
}
Ž
Fermaspecchio

Specchio

Adattatore di flusso S012996
‘
O-ring per controdado, modulo barriera IS o modulo per display IR fisso: M040077

Staffa di montaggio come gruppo completo S012130
“
Attacco versione M20 o 1/2"NPT: M20 ATEX: S012147, 1/2" NPT ATEX: S012190
”
Piastra e bulloni di fissaggio per tappo posteriore, display IR fisso e modulo barriera IS.
IR Display versione fissa
10
Connettore da IR Display a IRmax E07987
11
12 Barriera a sicurezza intrinseca
Cavo collegamento IR Display
13
Presa montaggio IR Display remoto M03833
14
IR Display remoto
15
Detecting Gas Saving Lives
“

Ž
Œ
Fornito come kit di ricambio completo dello specchio
C011206
12
11

