2.Sicherheit

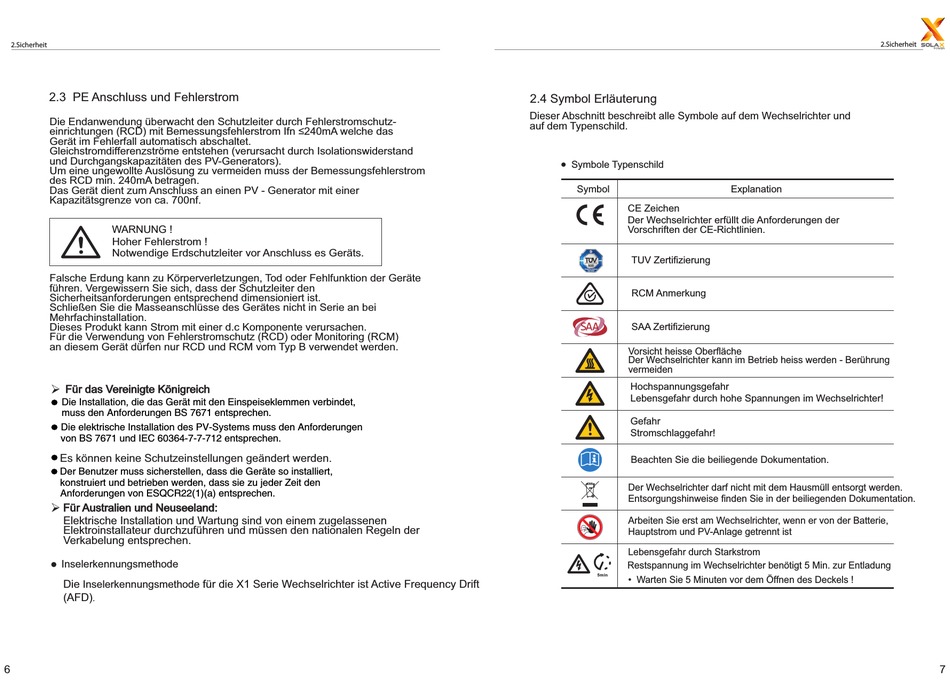

2.3 PE Anschluss und Fehlerstrom

Die Endanwendung überwacht den Schutzleiter durch Fehlerstromschutz-
einrichtungen (RCD) mit Bemessungsfehlerstrom Ifn ≤240mA welche das
Gerät im Fehlerfall automatisch abschaltet.
Gleichstromdifferenzströme entstehen (verursacht durch Isolationswiderstand
und Durchgangskapazitäten des PV-Generators).
Um eine ungewollte Auslösung zu vermeiden muss der Bemessungsfehlerstrom
des RCD min. 240mA betragen.
Das Gerät dient zum Anschluss an einen PV - Generator mit einer
Kapazitätsgrenze von ca. 700nf.
WARNUNG !
Hoher Fehlerstrom !
Notwendige Erdschutzleiter vor Anschluss es Geräts.
Falsche Erdung kann zu Körperverletzungen, Tod oder Fehlfunktion der Geräte
führen. Vergewissern Sie sich, dass der Schutzleiter den
Sicherheitsanforderungen entsprechend dimensioniert ist.
Schließen Sie die Masseanschlüsse des Gerätes nicht in Serie an bei
Mehrfachinstallation.
Dieses Produkt kann Strom mit einer d.c Komponente verursachen.
Für die Verwendung von Fehlerstromschutz (RCD) oder Monitoring (RCM)
an diesem Gerät dürfen nur RCD und RCM vom Typ B verwendet werden.
Ø Für das Vereinigte Königreich
Die Installation, die das Gerät mit den Einspeiseklemmen verbindet,
muss den Anforderungen BS 7671 entsprechen.
Die elektrische Installation des PV-Systems muss den Anforderungen
von BS 7671 und IEC 60364-7-7-712 entsprechen.
Es können keine Schutzeinstellungen geändert werden.
Der Benutzer muss sicherstellen, dass die Geräte so installiert,
konstruiert und betrieben werden, dass sie zu jeder Zeit den
Anforderungen von ESQCR22(1)(a) entsprechen.
Ø
Für Australien und Neuseeland:
Elektrische Installation und Wartung sind von einem zugelassenen
Elektroinstallateur durchzuführen und müssen den nationalen Regeln der
Verkabelung entsprechen.
Inselerkennungsmethode
Die Inselerkennungsmethode
(AFD).
6
für die X1 Serie Wechselrichter ist Active Frequency Drift
2.4 Symbol Erläuterung
Dieser Abschnitt beschreibt alle Symbole auf dem Wechselrichter und
auf dem Typenschild.
Symbole Typenschild
Symbol
CE Zeichen
Der Wechselrichter erfüllt die Anforderungen der
Vorschriften der CE-Richtlinien.
TUV Zertifizierung
RCM Anmerkung
SAA Zertifizierung
Vorsicht heisse Oberfläche
Der Wechselrichter kann im Betrieb heiss werden - Berührung
vermeiden
Hochspannungsgefahr
Lebensgefahr durch hohe Spannungen im Wechselrichter!
Gefahr
Stromschlaggefahr!
Beachten Sie die beiliegende Dokumentation.
Der Wechselrichter darf nicht mit dem Hausmüll entsorgt werden.
Entsorgungshinweise finden Sie in der beiliegenden Dokumentation.
Arbeiten Sie erst am W echselrichter, wenn er von der Batterie,
Hauptstrom und PV-Anlage getrennt ist
Lebensgefahr durch Starkstrom
Restspannung im Wechselrichter benötigt 5 Min. zur Entladung
• Warten Sie 5 Minuten vor dem Öffnen des Deckels !
2.Sicherheit
Explanation
7
