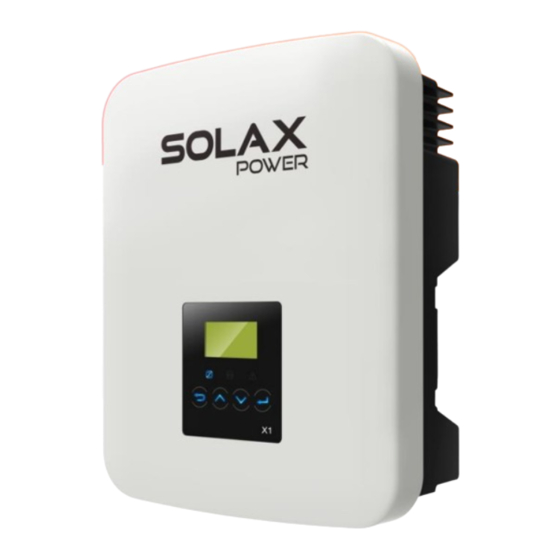

Solax X1-Series Benutzerhandbuch
Inhaltsverzeichnis
Solax Power Network Technology(Zhe jiang) Co,. Ltd.
(Solax Power Co,. Ltd)
X1-Serie
Benutzerhandbuch
3.0kw - 5.0kw
Copyright 2017 – Urheberrechtshinweis
Alle Inhalte dieses Dokumentes, insbesondere Texte, Fotografien und Grafiken, sind
urheberrechtlich geschützt. Das Urheberrecht liegt, soweit nicht ausdrücklich anders
gekennzeichnet, bei SolaX Power Network Technology (Zhe jiang) Co.,Ltd. Alle Rechte,
einschließlich der Vervielfältigung, Veröffentlichung, Bearbeitung und Übersetzung, vorbehalten.
DE
Inhaltsverzeichnis
Verwandte Anleitungen für Solax X1-Series
Inhaltszusammenfassung für Solax X1-Series
- Seite 1 Copyright 2017 – Urheberrechtshinweis Alle Inhalte dieses Dokumentes, insbesondere Texte, Fotografien und Grafiken, sind urheberrechtlich geschützt. Das Urheberrecht liegt, soweit nicht ausdrücklich anders gekennzeichnet, bei SolaX Power Network Technology (Zhe jiang) Co.,Ltd. Alle Rechte, einschließlich der Vervielfältigung, Veröffentlichung, Bearbeitung und Übersetzung, vorbehalten.
- Seite 2 614.00198.01...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt 1 Über dieses Handbuch Gültigkeit Zielgruppe Verwendete Symbole 2 Sicherheit Sachgemäße Verwendung Wichtige Sicherheitshinweise Erklärung der Symbole CE-Richtlinien 3 Einführung Grundmerkmale Anschlüsse des Wechslerichters Abmessungen 4 Technische Daten DC-Eingang AC-Ausgang Effizienz, Sicherheit und Schutz Allgemeine Daten 5 Installation Prüfung auf Transportschäden Packliste Montage... -
Seite 4: Über Dieses Handbuch
Contents Über dieses Handbuch 1 Über dieses Handbuch 7 Fehlerbehebung Fehlersuche 1.1 Gültigkeit Wartung Dieses Handbuch ist Bestandteil des Wechselrichters der X1-Serie. Es beschreibt die Montage, Installation, Einstellung, Wartung und Fehlersuche. Es ist vor Inbetriebnahme 8 Entsorgung und jedem weiteren Umgang, sorgfältig durchzulesen. Demontage des Wechselrichters Verpackung X1-3.0-T-D X1-3.3-T-D X1-3.6-T-D X1-4.2-T-D X1-4.6-T-D(AU) X1-5.0-T-D X1-5.0-T-D(AU) -
Seite 5: Sicherheit
Leitfähigkeit erst unterbrechen, wenn die Spannung an den Klemmen über 30 V beträgt. ► Anti-Inselbetrieb Öffentl. Netz Zähler, SolaX Zähler Last bi-direktional Der Inselbetrieb ist ein spezielles Phänomen, bei dem netzgebundene PV- Anlagen weiteren Strom an das Netz liefern, obwohl im System ein Spannungsverlust aufgetreten ist. -
Seite 6: Wichtige Sicherheitshinweise
Anlage darf nicht von Kindern oder Personen mit physischen oder mentalen Stromschlagrisiko! Behinderungen oder mit mangelnder Erfahrung und Wissen bedient werden. Nur von SolaX angebotene oder empfohlene Ersatzteile benutzen, da sonst Kinder dürfen sich nicht in der Nähe der Anlage aufhalten oder an ihr Feuer-, Stromschlag- oder Verletzungsgefahr droht. spielen. - Seite 7 Sicherheit Sicherheit Spannung zwischen den Klemmen UDC+ und UDC- messen (Impedanz mindestens 1Mohm), um sicherzustellen, dass die Anlage vor jeglicher Arbeit ausreichend entladen ist (35VDC).
-
Seite 8: Pe -Verbindung Und Leckstrom
Sicherheit Sicherheit PE –Verbindung und Leckstrom • Bei der Endabnahme ist der Schutzleiter mit einer reststromgesteuerten Vorrichtung (RCD) mit einem Nennfehlstrom Ifn≤240mA zu prüfen, der die Anlage im Störfall automatisch abschaltet. • DC-Differentialströme werden durch Isolierungswiderstände und Kapazitäten des PV- Generators erzeugt. -
Seite 9: Erklärung
Sicherheit Sicherheit Erklärung der Symbole Symbole Erklärung Betriebsanzeige Kommunikation ist aktiv. Störung! Informieren Sie unverzüglich Ihren Installateur. Symbole auf dem Typenschild Symbole Erklärung CE-Kennzeichen. Der Wechselrichter entspricht den einschlägigen CE- Richtlinien. RCM konform. SAA Zertifizierung. Vorsicht, heiße Flächen. Der Wechselrichter kann beim Betrieb heiß werden. Berührung vermeiden. -
Seite 10: Ce-Richtlinien
Sicherheit Einführung 2.4 CE-Richtlinien 3.1 Grundmerkmale In diesem Kapitel werden die Anforderungen entsprechend der Europäischen Erweiterte DSP Steuerungs-Technologie. Mit Niederspannungsrichtlinie 2014/35/EU, die beim Einbau, Betrieb und der Wartung der Hoch-Leistungs-Bauelementen. Anlage zu beachten ist, genannt. Der netzgebundene Wechselrichter X1 erfüllt die Optimale MPPT -Technologie. -
Seite 11: Abmessungen
Einführung Technische Daten 4. Technische Daten Erklärung Teil DC Schalter (optional) 4.1 DC-Eingang Abdichtung DC Anschluss X1-3.0-T-D/ X1-4.6-T-D(AU)/ X1-5.0-T-D(AU)/ X1-3.3-T-D/ X1-3.6-T-D/ X1-4.2-T-D/ X1-5.0-T-D/ Erdung Modell X1-3.0-T-N X1-3.3-T-N X1-3.6-T-N X1-4.2-T-N X1-4.6-T-N(AU) X1-5.0-T-N X1-5.0-T-N(AU) Smart plug (optional) Max. empf. DC Strom [W] 3250 3500 4000... -
Seite 12: Effizienz, Sicherheit Und Schutz
Technische Daten Installation 4.3 Effizienz, Sicherheit und Schutz 5. Installation X1-3.0-T-D/ X1-3.3-T-D/ X1-4.2-T-D/ X1-4.6-T-D(AU)/ X1-5.0-T-D/ X1-5.0-T-D(AU)/ X1-3.6-T-D/ 5.1 Prüfen auf Transportschäden Modell X1-3.0-T-N X1-3.3-T-N X1-4.2-T-N X1-3.6-T-N X1-4.6-T-N(AU) X1-5.0-T-N X1-5.0-T-N(AU) MPPT Wirkungsgrad Prüfen des Wechselrichters auf schadenfreien Transport. Bei sichtbaren Schäden 99.90% 99.90% 99.90%... - Seite 13 Technische Daten Installation...
-
Seite 14: Montage
Installation Installation 5.3 Montage 5.4 Installationsschritte Vorbereitung Wechselrichter der X1 Serie sind für den Aussenbetrieb vorgesehen (IP 65). Der Montageort muss folgende Bedingungen erfüllen: Notwendige Werkzeuge für die Montage: Nicht direktem Sonnenlicht ausgesetzt; Nicht in Bereichen, wo hochflammbare Stoffe gelagert werden; Nicht in der Nähe von explosiven Stoffen;... - Seite 15 Installation Installation...
-
Seite 16: Anschluss Des Wechselrichters
Installation Installation Achtung! Die hier gezeigte PV-Anschlussweise ist nicht zulässig! PV Panele Wechselrichter Anschluss 5.5 Anschluss des Wechselrichters a) DC-Trennschalter ausschalten; b) PV-Module mit 12 AWG –Leitern anschließen; 5.5.1 Die Schritte beim Wechelrichter-Anschluss c) 6mm am Leiterende abisolieren; PV –Strang-Anschluss ➢... -
Seite 17: Netzanschluss
Installation Installation Netzanschluss d) Die AC-Verschraubung in drei Teile zerlegen: - Mittelteil der Buchse festhalten und Rückteil abschrauben; Wechselrichter der X1- Serie sind für einphasige Netze ausgelegt. - Kabelmutter (mit Gummieinsatz) vom Rückteil lösen; Spannungsbereich 220/230/240V, Frequenz 50/60Hz. Andere technische Anforderungen müssen den Vorschriften des lokalen Netzes entsprechen. -
Seite 18: Sicherungen Und Kabel
Leistung und Updates über einen Wi-Fi-Stick vom Wechselrichter an eine System (Schraubverbindungen, Kabel, Verteilerkasten, Schalter, etc.) und der Rückstrom in Überwachungswebsite übermittelt werden können. Der Stick kann von SolaX bezogen den PV-Modulen auf der Basis des Rückkopplungsstroms wählen. Der werden. -
Seite 19: Zähler-Anschluss
Die PIN – Belegung von RS 485 und Zähler ist wie folgt. Der Wechselrichter hat ein RF (Radio Frequenz) Interface zur Schaltung einer Last für eine bestimmte Zeit über einen Smart plug (von SolaX zu beziehen), so dass überwiegend Energie vom PV verbraucht und die Energiekosten bestmöglich reduziert werden. - Seite 20 Die Eingangsspannung muss über 150V liegen, da es sonst zu Fehlern beim Update Update kommen kann. Update: 1) Das jeweils neueste Update kann beim SolaX-Service-Support angefragt und heruntergeladen werden: “update\ARM\618.00074.00_X1BOOST_ARM_Vx.xx_xxxxxxxx.usb”; “update\DSP\618.00070.00_X1BOOST_DSP_Vx.xx_xxxxxxxx.hex”. Hinweis: Vx.xx ist die Versionsnummer, xxxxxxxx sind die Ordnerdaten.
- Seite 21 Installation Installation...
-
Seite 22: Betrieb Des Wechslerichters
Installation Betriebsart 6. Betriebsart 5.6 Betrieb des Wechselrichters Vor dem Start sind folgende Prüfungen durchzuführen: 6.1 Steuerpult a) Sichere Aufhängung des Wechselrichters an der Wand. b) Alle DC- und AC-Trennschalter sind ausgeschaltet. c) Richtiger Anschluss des AC-Kabels an das Netz. d) Alle PV-Panele richtig an den Wechselrichter angeschlossen. -
Seite 23: Lcd Funktion
Betriebsart Betriebsart 6.2 LCD Funktion 6.3 LCD Betrieb Menustruktur ● LCD Digital Display Das Haupt-Interface ist das Standard-Interface. Der Wechselrichter springt beim erfolgreichem Start oder wenn er über eine längere Zeit nicht betrieben Netz worden ist automatisch auf dieses Interface. Das Interface zeigt: “Leistung” bedeutet gegenwärtige Ausgangsleistung;... -
Seite 24: Einstellungen
Betriebsart Betriebsart Passwort Das Standard-Passwort für den Benutzer ist “0000” und erlaubt nur die Überprüfung ﹦ ﹦ ﹦ ﹦Netz ﹦ ﹦ ﹦ ﹦ der Einstellungen von Strom und einiger anderen Werte. Für technische Einstellungen 0.0 V steht der Lieferant oder Hersteller mit einem Installateurpasswort zur Verfügung. 0.0A Paus 0.0W... - Seite 25 Betriebsart Betriebsart...
-
Seite 26: Neues Passwort
Betriebsart Betriebsart b) Sprache Mode Erklärung Auf dem Wechselrichter können verschiedene Sprachen eingerichtet werden. Untererregt PF Wert ﹦ ﹦ ﹦ ﹦Sprache ﹦ ﹦ ﹦ ﹦ Übererregt PF Wert Obergrenze Englisch Untergrenze Deustch Kurve Leistung höher Französisch Leistung niedriger QuVupRate ( EN50438_NL ) c) Datum Zeit Q( u ) QuVlowRate... - Seite 27 Betriebsart Betriebsart i) Export-Kontrolle g) Leistungsgrenzen Mit dieser Funktion kann die Einspeisung vom Wechselrichter in das Netz gesteuert Die Leistungsgrenze kann für Werte von 0,00 bis 1,00 eingestellt werden. werden. Ihr Einsatz hängt vom Wunsch des Benutzers ab. Die Wahl von ”freigeben” in der Modusauswahl bedeutet, dass der Benutzer einen Zähler einbauen lassen muss, um die in das Netz eingespeiste Leistung zu überwachen.
- Seite 28 Betriebsart Betriebsart ﹦ ﹦ ﹦ Fernbedienung﹦ ﹦ ﹦ ﹦ >Wählen Ausschalten...
- Seite 29 Betriebsart Betriebsart ● l) Energie Reset Historie Hier liegen vier Informationen vor: Wechselrichter-Ertrag, Der Benutzer kann hier einen Reset der Leistungsaufzeichnungen vornehmen. Auswahl Eigenverbrauch, Einspeisestrom und Fehlerprotokoll. durch bewegen nach oben bzw. unten und mit “OK” bestätigen. Auswahl durch bewegen nach oben bzw. unten und mit “OK” bestätigen. Über “ESC” zurück ins Menu.
- Seite 30 Betriebsart Betriebsart...
- Seite 31 Betriebsart Fehlersuche d) Fehlerprotokoll Fehler Diagnose und Lösung Über diese Funktion können Informationen über vorgefallene Fehler eingesehen werden. Fehler in der SPI-Kommunikation. PV- und PV+ aus- und Es können drei Informationen aufgerufen werden. SPI Fehler wieder einschalten. Einsehen der Parameter durch bewegen nach oben bzw. Unten. Über “ESC” zurück zur Historie.
- Seite 32 Betriebsart Fehlersuche...
-
Seite 33: Periodische Wartung
Fehler im Überstromschutz. Warten bis sich der Normalstatus wieder — Sind Anzeige und Kommunikationskabel richtig verbunden und einstellt. unbeschädigt? Bei einer Kontaktaufnahme mit SolaX oder dem Lieferanten für weitere Informationen bitte PV Volt Fehler Fehler in der PV-Spannung. PV-Ausgangsspannung prüfen. Anlagen- Beschreibung, Modell und Seriennummer des Wechselrichters bereithalten. -
Seite 34: Entsorgung
Entsorgung 8. Entsorgung 8.1 Demontage des Wechselrichter Wechselrichter vom DC-Eingang und AC-Ausgang trennen; 5 Minuten für Entladung warten; Kommunikation und optionale Verbindungen lösen; Wechselrichter von der Halterung abnehmen; Halterung abmontieren, wenn nötig. 8.2 Verpackung Wenn möglich, Wechselrichter in Originalverpackung einpacken. Steht diese nicht mehr zur Verfügung, ist eine gleichwertige Kartonage mit folgenden Eigenschaften zu verwenden: Tragkraft über 30 kg. - Seite 35 Entsorgung...
