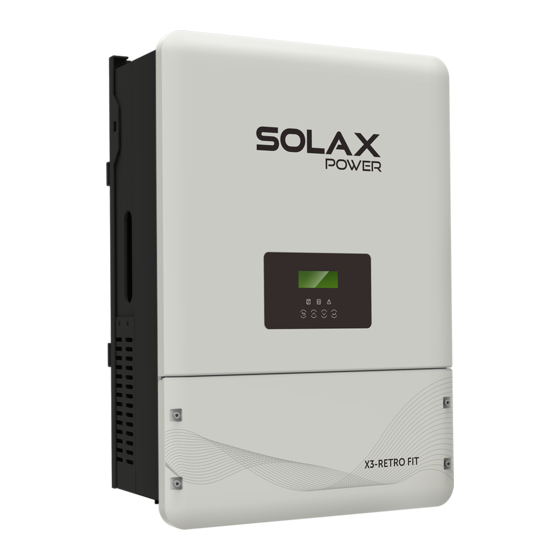

Solax X3-Retro Fit Kurzmontageanleitung

Kurz-Montageanleitung
X3-Retro Fit 8 kW - 10 kW
Packunginhalt
Halterung X 1
A
Ringklemme X 2
Dübelschraube (5) X 1
Erdungsmutter X 1
X3-Retro Fit User Manual
8.0kW - 10.0kW
X3-Retro-Fit 8kW-10kW
Benutzerhandbuch X 1
Garantiekarte X 1
Kurz-Montageanleitung X 1
EPS-Anschluss (für Version E)
I
EPS-Schaltplan
Version E AU/NZ
SolaX-Wechselrichter
X3-Retro Fit
L1 L2 L3 N L1 L2 L3 N
Hauptschalter
SolaX-Zähler
L1
L2
L3
N
PE
Umschalteinrichtung
mit Schaltverriegelung
N-BAR
E-BAR
RCD RCD
E L1 L2 L3 N E L1 L2 L3 N
EPS-
Lasten
Lasten
Version E Andere Länder
SolaX-Wechselrichter
X3-Retro Fit
L1 L2 L3 N L1 L2 L3 N PE
Hauptschalter
SolaX-Zähler
L1
L2
L3
N
PE
RCD RCD
E-BAR
E L1 L2 L3 N E L1 L2 L3 N
EPS-
Lasten
Lasten
Diese Funktion kann, je nach Benutzerpräferenz, automatisch oder manuell
ausgelöst werden.
Die manuelle Lösung erfordert die Installation eines externen Schalters.
For automatical solution, please contact our sales.
Batteriestecker
(1 X plus-, 1 X minuskodiert)
AC-Anschlussklemme X 12
NTC (optional) X 1
Wasserdichter Steckverbinder
Klebeband (optional) X 1 WiFi-Modul (optional) X 1
Vorgehensweise für den EPS-Anschluss:
1. EPS Kabel vorbereiten (EPS-Kabeldurchmesser siehe
Tabelle 2).
Kabel in 12mm
L1
Australien nicht L2
L3
erforderlich
N
60mm
Australien/Neuseeland
+ -
12mm
L1
L2
L3
N
PE
60mm
Batterie
Andere Länder
Tabelle 2: Empfehlungen für Kabel und LS-Schalter
Modell
X3-Fit-8.0-E X3-Fit-8.0-C X3-Fit-10.0-E
EPS-Kabel ≥5 mm² ≥5 mm² ≥5 mm²
EPS-
32 A 32 A 32 A
Schutzschalter
2. EPS-Kabel durch Schraubkappe
in EPS-Anschlussstelle einführen.
(Schlitzschraubendreher. Anzugsmoment: 1,2 ± 0,1 Nm)
L1 L2 L3 N
+ -
Batterie
DPDT
Australien/Neuseeland Andere Länder
Hinweis: PE-Leiter mit
Hinweis: Am weitesten rechts
liegende Anschlussstelle PE-Anschlussstelle rechts
nicht verbinden!
- Positionen der fünf Löcher markieren.
- Dübelschrauben einschrauben.
1. Unteren Teil der oberen Abdeckung
8-poliger Stecker X 1
des Wechselrichters abnehmen.
(Sechskantschlüssel φ 4.
Drehmoment: 3 ± 0,1 Nm)
mit RJ45 (2 X RJ45) X 1
3. AC-Kabel durch die Schraubkappe
in die AC-Anschlussstelle einführen.
Batterieanschlussplan
COM
Nicht polarisierter
DC-Schutzschalter
Stromanschluss
+
-
Lithium-Hochvoltbatterie
X3-Fit-10.0-C
≥5 mm²
32 A
A: Vorgehensweise für den Stromanschluss:
(Anzugsmoment: 3,0 Nm)
B: Vorgehensweise für den Kommunikationsanschluss:
PE
Schritt 1: BMS-Kabelverschraubung abmontieren.
Schritt 2: Ein Kommunikationskabel (ohne Mantel)
vorbereiten und durch die Kabelmutter in den
BMS-Anschluss im Wechselrichter einführen
verbinden.
Vorgehensweise für die Montage
- Die Löcher mit einem Bohrer Ø 10 bohren.
- Tiefe: mind. 60 mm.
- Wechselrichter an der Halterung anbringen.
- Haken auf der Rückseite des Wechselrichters fest auf der Wandhalterung verhaken.
AC-Anschluss
12mm
L1
L2
L3
N
PE
60mm
2. AC-Kabel vorbereiten.
(Informationen zur Größe des Netzkabels finden
Sie in Tabelle 1 unten)
4. Kabel an der AC-Anschlussklemme im Wechselrichter
anschließen.
Modell
X3-Fit-8.0-E X3-Fit-8.0-C X3-Fit-10.0-E
Kabel 4-5 mm² 4-5 mm² 5-6 mm²
LS-Schalter 32 A 32 A 32 A
Tabelle 1
Batterieanschluss (optional)
Batterie-Schutzschalter
Vor dem Anschließen der Batterie einen nicht polarisierten DC-Schutzschalter
installieren, damit der Wechselrichter für die Wartung von der Batterie sicher
getrennt werden kann
Modell
Spannung
Strom [A]
Kommunikationsanschluss
PIN-Belegung BMS
Kommunikationsschnittstelle zwischen Wechselrichter und Batterie:
CAN mit RJ45-Steckverbinder.
PIN 1 2
Belegung
NTC Erde
CAN
Hinweis: Die Kommunikation mit der Batterie ist nur möglich, wenn das Batterie-BMS
mit dem Wechselrichter kompatibel ist.
Die Feder nach unten drücken, bis sie hörbar einrastet.
Drahtlitzen
(Anzugsmoment: 3,0 Nm)
Die Drahtlitzen müssen in der Kammer zu sehen sein.
Schritt 3: Kabelverschraubung montieren
und Kabelmutter festschrauben.
- Dübel in den fünf Löchern fest einsetzen.
a.Anschluss L1，L2，L3-Leiter und N-Leiter
(Schlitzschraubendreher.
Anzugsmoment:1,2 ± 0,1 Nm)
X3-Fit-10.0-C
5-6 mm²
b. Anschluss Schutzleiter (PE)
32 A
(Schlüssel. Anzugsmoment:
1,2 ± 0,1 Nm)
X3-Fit-8.0-E X3-Fit-8.0-C X3-Fit-10.0-E X3-Fit-10.0-C
Die Nennspannung des DC-Schutzschalters muss größer sein
als die maximale Batteriespannung.
50 A
3 4 5 6 7 8
BMS_CANH BMS_CANL BMS_485A BMS_485B
Erde Erde
(Anzugsmoment: 3,0 Nm)
