Einbau-Anleitung
Einbau nur durch den Fachmann
Packliste
I
Halterung x1
X1 Serie x1
DC+ Stecker x2,
DC- Stecker x2,
Wasserdichter Anschluss RJ45
Erdungsklemme x1
Garantieschein x1
Smart plug x1 (Optional)
Hinweis:Siehe besindere Anleitungen für optionale Elemente

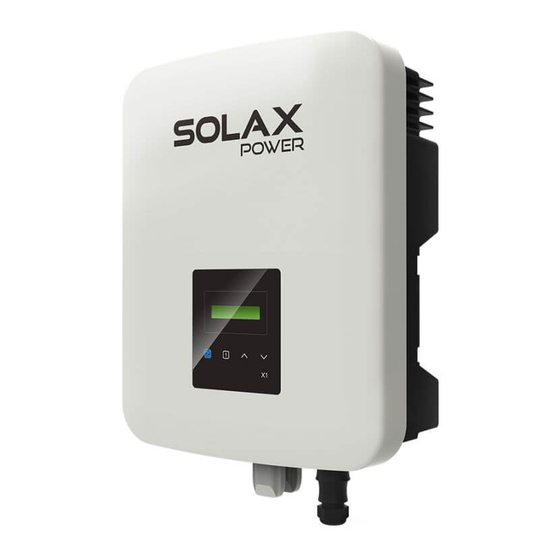

X1 Serie 3.0 kW – 5.0 kW
SolaX address: No.288 Shizhu Road, Tonglu Economic Development Zone,
Tonglu City, Zhejiang province, China.
Stecker DC Verbinder x 2
Buchse DC Verbinder x 2
AC Verbinder x 1
Einbau-Anleitung x1
Technisches Handbuch x1
Wi-Fi Stick x1 (Optional)
Zähler x1 (Optional)
II
- Bohrlöcher mit Halterung markieren
- Halterung festschrauben
III
Kabel: 12 AWG
Blanke Länge 6 mm
Befestigung
Schrauben x 3
Dübel x 3
X1 Series 3.0KW-5.0KW
cable
×
Montage
- Bohren Sie mit einem 6mm Bohrer.
- Mindestiefe 50mm.
- Hängen Sie den Inverter an die Halterung
- Fixieren Sie ihn mit der Kreuzschlitzschraube auf der rechten Seite.
PV - Anschluss
-Anschlüsse ausrichten.
6.0mm
12 AWG
DC+ Stecker
DC- Stecker
Dieser Anschluss ist nicht zulässig!
+
+
-
+
-
-
PV Panel
- Dübel befestigen.
Buchse
Hinweis!
+
PV1
-
Dieser PV-Anschluss
ist
hiernicht
+
PV2
-
zulässig!
Wechselrichter
Werbung
Verwandte Anleitungen für Solax X1 Series
Inhaltszusammenfassung für Solax X1 Series

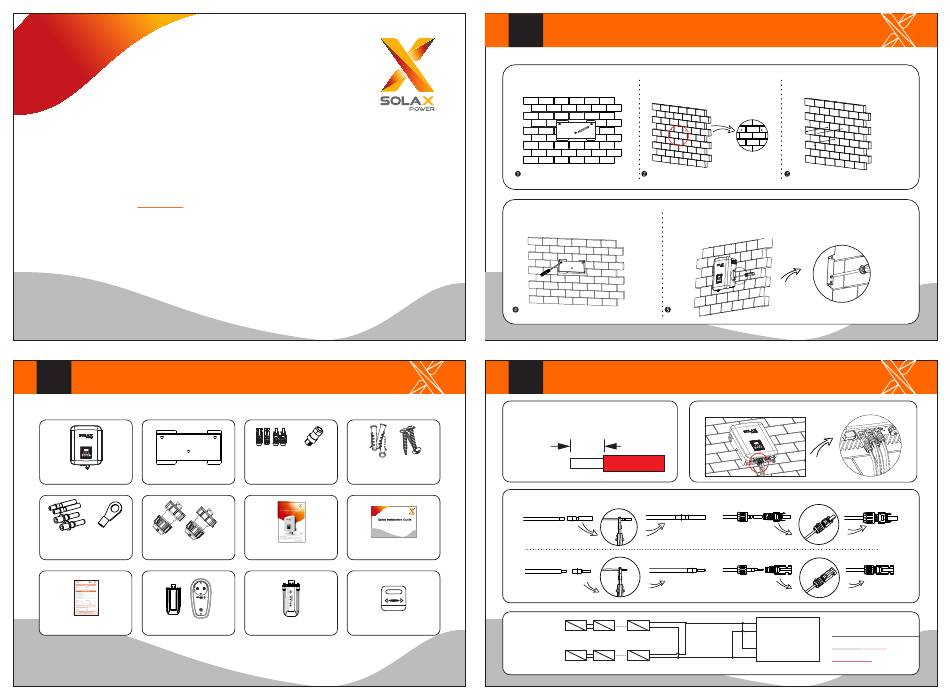

- Seite 1 - Hängen Sie den Inverter an die Halterung - Halterung festschrauben - Fixieren Sie ihn mit der Kreuzschlitzschraube auf der rechten Seite. Einbau nur durch den Fachmann SolaX address: No.288 Shizhu Road, Tonglu Economic Development Zone, Tonglu City, Zhejiang province, China. Packliste PV - Anschluss -Anschlüsse ausrichten.
