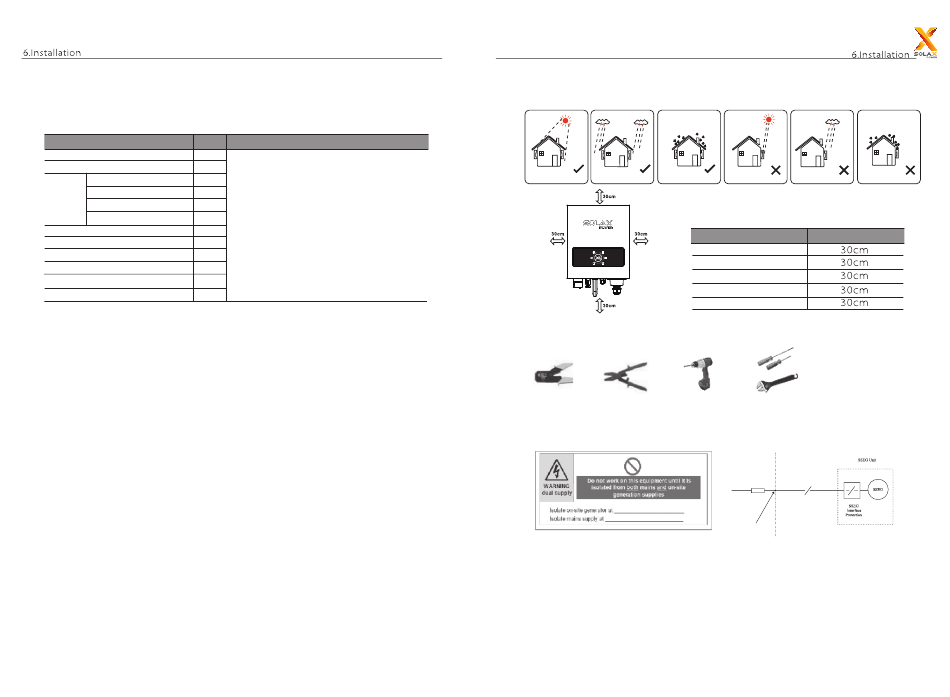

6 Installa tion
6.1 Verpackungsinhalt
Beschreibung
X1 Serie Wechselrichter
Halterung
Dübel
Be- Schrauben
festigung
Kreuzschlitzschraube
Ringöse
DC Verbinder
Produkthandbuch
Garantiekarte
Schnellinstallation
AC terminal
Pocket WiFi (optional)
6.2 Vorsichtsmaßnahmen
Prüfen Sie die Umgebung in der der Wechselrichter installiert wird.
Achten Sie darauf dass keine der folgenden Bedingungen gegeben sind:
- Die Umgebungstemperatur ist ausserhalb der Toleranz: (-20 Grad - +60 Grad)
- Höhe von 2000 Meter über dem Meeresspiegel.
- Meerwasser
- In der Nähe von korrosivem Gas oder Flüssigkeiten
- Direkte Sonneneinstrahlung
- Hochwasser oder Schnee
- Hohe Luftfeuchtigkeit und keine Kühlung
- Direkter kalter Luft ausgesetzt
- In der Nähe von TV-Kabeln/Antennen
- Ungenügende Ventilation, achten Sie darauf, dass die Geräte mit mind. 30cm
Abstand zueinander montiert werden.
- Eine Installation in den oben aufgeführten Umgebungen kann zu Fehlfunktion führen
und Solaxpower leistet dafür keine Entschädigung.
14
ST Bemerkung
1
1
2
2
1
0.7 ~ 2kw Single MPPT
1
2 x Schrauben, 2 x Dübel
2
1
1
1
3
1
Verhindern Sie bitte direkte Sonneneinstrahlung und aufliegenden Schnee
keine Sonne kein Regen kein Schnee

6.3 Vorbereitung

Folgende Werkzeuge werden benötigt
Werkzeug: Krimpzange, Kombizange für Polklemmen und Rj45
Schraubendreher, Schraubenschlüssel, Bohrmaschine, 6mm Bohrer
Vorsicht bei Dual-Versorgung

6.4 Installationsschritte

1. Schrauben Sie die Halterung an die Wand
2. Verwenden Sie die Halterung als Schablone für die Bohrlöcher
3. Bohren Sie die Löcher mind. 50mm tief und verwenden Sie die Dübel.
4. Schrauben Sie die Halterung an die Wand.
direkte Sonne Regen Schnee bedeckt
Tabelle: benötigter Abstand
Position Min. Abstand
Links
Rechts
Oben
Unten
Vorne
örtlicher Kunden

Installation

Versorger
Sicherung
SSEG
Trennschalter
Stromversorgung
