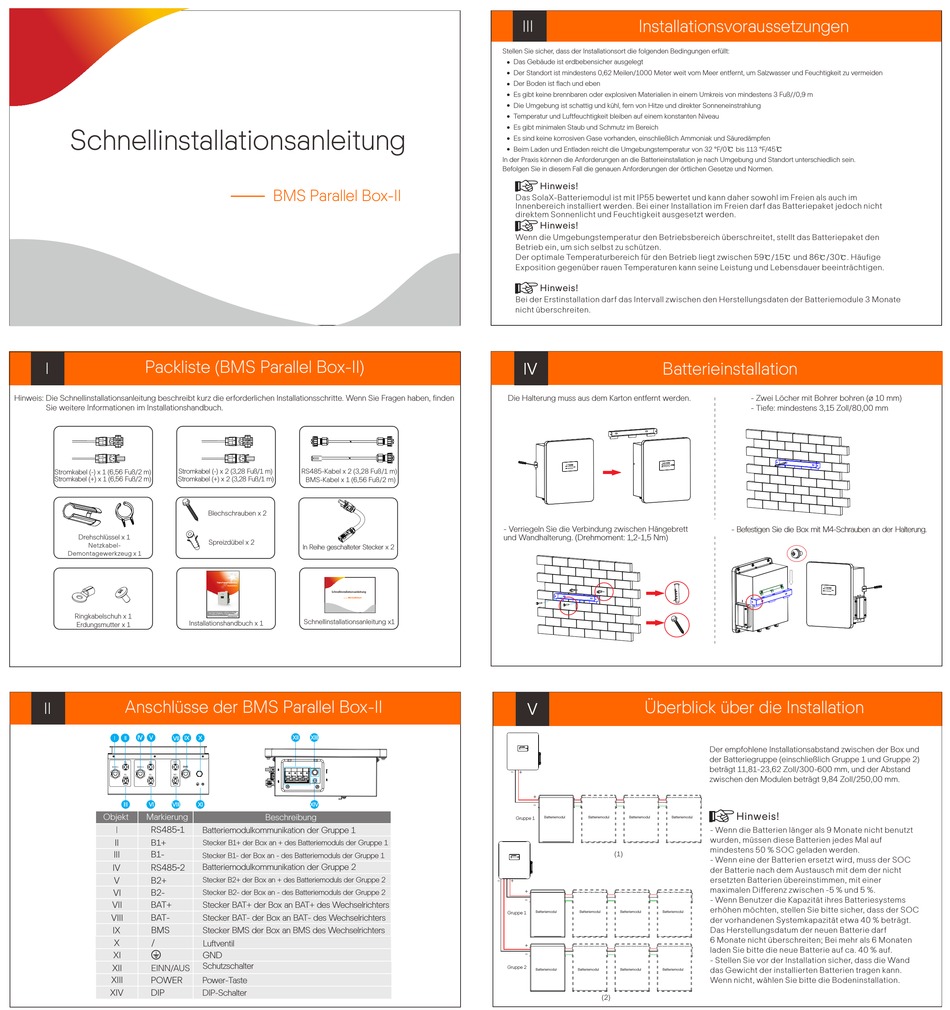

Solax BMS Parallel Box-II Schnellinstallationsanleitung

Werbung

Schnellinstallationsanleitung
Packliste (BMS Parallel Box-II)
I
Hinweis: Die Schnellinstallationsanleitung beschreibt kurz die erforderlichen Installationsschritte. Wenn Sie Fragen haben, finden
Sie weitere Informationen im Installationshandbuch.
Stromkabel (-) x 2 (3,28 Fuß/1 m)
Stromkabel (-) x 1 (6,56 Fuß/2 m)
Stromkabel (+) x 1 (6,56 Fuß/2 m)
Stromkabel (+) x 2 (3,28 Fuß/1 m)
Drehschlüssel x 1
Netzkabel-
Demontagewerkzeug x 1
Ringkabelschuh x 1
Installationshandbuch x 1
Erdungsmutter x 1
Anschlüsse der BMS Parallel Box-II
II
BMS
Objekt
Markierung
RS485-1
B1+
B1-
RS485-2
B2+
B2-
BAT+
BAT-
BMS
/
EINN/AUS
POWER
DIP
BMS Parallel Box-II
RS485-Kabel x 2 (3,28 Fuß/1 m)
BMS-Kabel x 1 (6,56 Fuß/2 m)
Blechschrauben x 2
Spreizdübel x 2
In Reihe geschalteter Stecker x 2
Triple Power Parallel Box
Benutzerhandbuch
Schnellinstallationsanleitung
BMS Parallel Box-II
Kein Teil dieses Dokuments darf ohne vorherige schriftliche Zustimmung von SolaX
Copyright © SolaX Power Technology (Zhejiang) Co., Ltd. Alle Rechte vorbehalten.
Power Technology (Zhejiang) Co., Ltd. (im Folgenden als Solax bezeichnet) in
Solax behält sich das Recht der endgültigen Auslegung vor.
irgendeiner Form oder mit irgendwelchen Mitteln reproduziert oder übertragen werden.
Schnellinstallationsanleitung x1
Beschreibung
Batteriemodulkommunikation der Gruppe 1
Stecker B1+ der Box an + des Batteriemoduls der Gruppe 1
Stecker B1- der Box an - des Batteriemoduls der Gruppe 1
Batteriemodulkommunikation der Gruppe 2
Stecker B2+ der Box an + des Batteriemoduls der Gruppe 2
Stecker B2- der Box an - des Batteriemoduls der Gruppe 2
Stecker BAT+ der Box an BAT+ des Wechselrichters
Stecker BAT- der Box an BAT- des Wechselrichters
Stecker BMS der Box an BMS des Wechselrichters
Luftventil
GND
GND
Schutzschalter
Power-Taste
DIP-Schalter
III
Installationsvoraussetzungen
Stellen Sie sicher, dass der Installationsort die folgenden Bedingungen erfüllt:
Das Gebäude ist erdbebensicher ausgelegt
Ÿ
Der Standort ist mindestens 0,62 Meilen/1000 Meter weit vom Meer entfernt, um Salzwasser und Feuchtigkeit zu vermeiden
Ÿ
Der Boden ist flach und eben
Ÿ
Es gibt keine brennbaren oder explosiven Materialien in einem Umkreis von mindestens 3 Fuß//0,9 m
Ÿ
Die Umgebung ist schattig und kühl, fern von Hitze und direkter Sonneneinstrahlung
Ÿ
Temperatur und Luftfeuchtigkeit bleiben auf einem konstanten Niveau
Ÿ
Es gibt minimalen Staub und Schmutz im Bereich
Ÿ
Es sind keine korrosiven Gase vorhanden, einschließlich Ammoniak und Säuredämpfen
Ÿ
Beim Laden und Entladen reicht die Umgebungstemperatur von 32 °F/0
Ÿ
In der Praxis können die Anforderungen an die Batterieinstallation je nach Umgebung und Standort unterschiedlich sein.
Befolgen Sie in diesem Fall die genauen Anforderungen der örtlichen Gesetze und Normen.
Hinweis!
Das SolaX-Batteriemodul ist mit IP55 bewertet und kann daher sowohl im Freien als auch im
Innenbereich installiert werden. Bei einer Installation im Freien darf das Batteriepaket jedoch nicht
direktem Sonnenlicht und Feuchtigkeit ausgesetzt werden.
Hinweis!
Wenn die Umgebungstemperatur den Betriebsbereich überschreitet, stellt das Batteriepaket den
Betrieb ein, um sich selbst zu schützen.
Der optimale Temperaturbereich für den Betrieb liegt zwischen 59 /15
Exposition gegenüber rauen Temperaturen kann seine Leistung und Lebensdauer beeinträchtigen.
Hinweis!
Bei der Erstinstallation darf das Intervall zwischen den Herstellungsdaten der Batteriemodule 3 Monate
nicht überschreiten.
Batterieinstallation
IV
Die Halterung muss aus dem Karton entfernt werden.
- Verriegeln Sie die Verbindung zwischen Hängebrett
und Wandhalterung.
(Drehmoment: 1,2-1,5 Nm)
Überblick über die Installation
V
-
+
+
-
Gruppe 1
Batteriemodul
Batteriemodul
Batteriemodul
Batteriemodul
(1)
-
+
+
-
Batteriemodul
Batteriemodul
Batteriemodul
Batteriemodul
Gruppe 1
+
-
Gruppe 2
Batteriemodul
Batteriemodul
Batteriemodul
Batteriemodul
(2)
bis 113 °F/45
und 86 /30 . Häufige
- Zwei Löcher mit Bohrer bohren (ø 10 mm)
- Tiefe: mindestens 3,15 Zoll/80,00 mm
- Befestigen Sie die Box mit M4-Schrauben an der Halterung.
Der empfohlene Installationsabstand zwischen der Box und
der Batteriegruppe (einschließlich Gruppe 1 und Gruppe 2)
beträgt 11,81-23,62 Zoll/300-600 mm, und der Abstand
zwischen den Modulen beträgt 9,84 Zoll/250,00 mm.
Hinweis!
- Wenn die Batterien länger als 9 Monate nicht benutzt
wurden, müssen diese Batterien jedes Mal auf
mindestens 50 % SOC geladen werden.
- Wenn eine der Batterien ersetzt wird, muss der SOC
der Batterie nach dem Austausch mit dem der nicht
ersetzten Batterien übereinstimmen, mit einer
maximalen Differenz zwischen -5 % und 5 %.
- Wenn Benutzer die Kapazität ihres Batteriesystems
erhöhen möchten, stellen Sie bitte sicher, dass der SOC
der vorhandenen Systemkapazität etwa 40 % beträgt.
Das Herstellungsdatum der neuen Batterie darf
6 Monate nicht überschreiten; Bei mehr als 6 Monaten
laden Sie bitte die neue Batterie auf ca. 40 % auf.
- Stellen Sie vor der Installation sicher, dass die Wand
das Gewicht der installierten Batterien tragen kann.
Wenn nicht, wählen Sie bitte die Bodeninstallation.
