Schnellinstallation

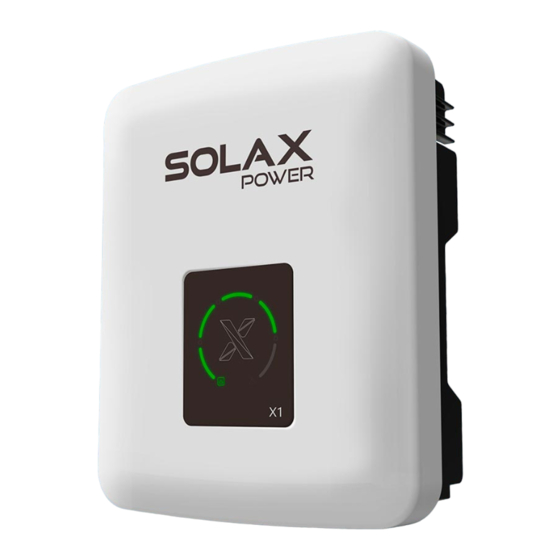

—— X1 Serie 2.5kw - 3.3kw
I
Verpackungsliste
2
3
1
4
X1
Inverter ×1
SteckerDC x 2
Positiv DC PIN Kontakt
Negativ DC PIN Kontakt
×2
×2
x 1
x 1
Garantieschein
Produkthandbuch
Female DC unit×1
Male DC unit×1
Buchse DC x 2
AC Verbinder x 1
Schrauben x 3
Erdungsklemme x 1
Dübel x 3
Plug`n Play Pocket WiFi
Schnellstartanleitung
Inverter Montage
II
- Markieren Sie die 3 Löcher
- Bohren Sie mit einem 6mm Bohrer
- Mindestiefe 50 mm
- Hängen Sie den Inverter an die Halterung
- Halterung befestigen
- Fixieren Sie ihn mit der Kreuzschlitzschraube auf der rechten Seite.
III
PV Installation
Kabelquerschnitt 12 AWG
Abisolierung:
6.0mm
12 AWG
Positiver DC
PIN Kontakt
negativer DC
PIN Kontakt
Kabel
Klemmen Kontakt
- Dübel befestigen
-Anordnung der Kupplung
Buchse
Stecker
Mutter
Mutter anziehen
