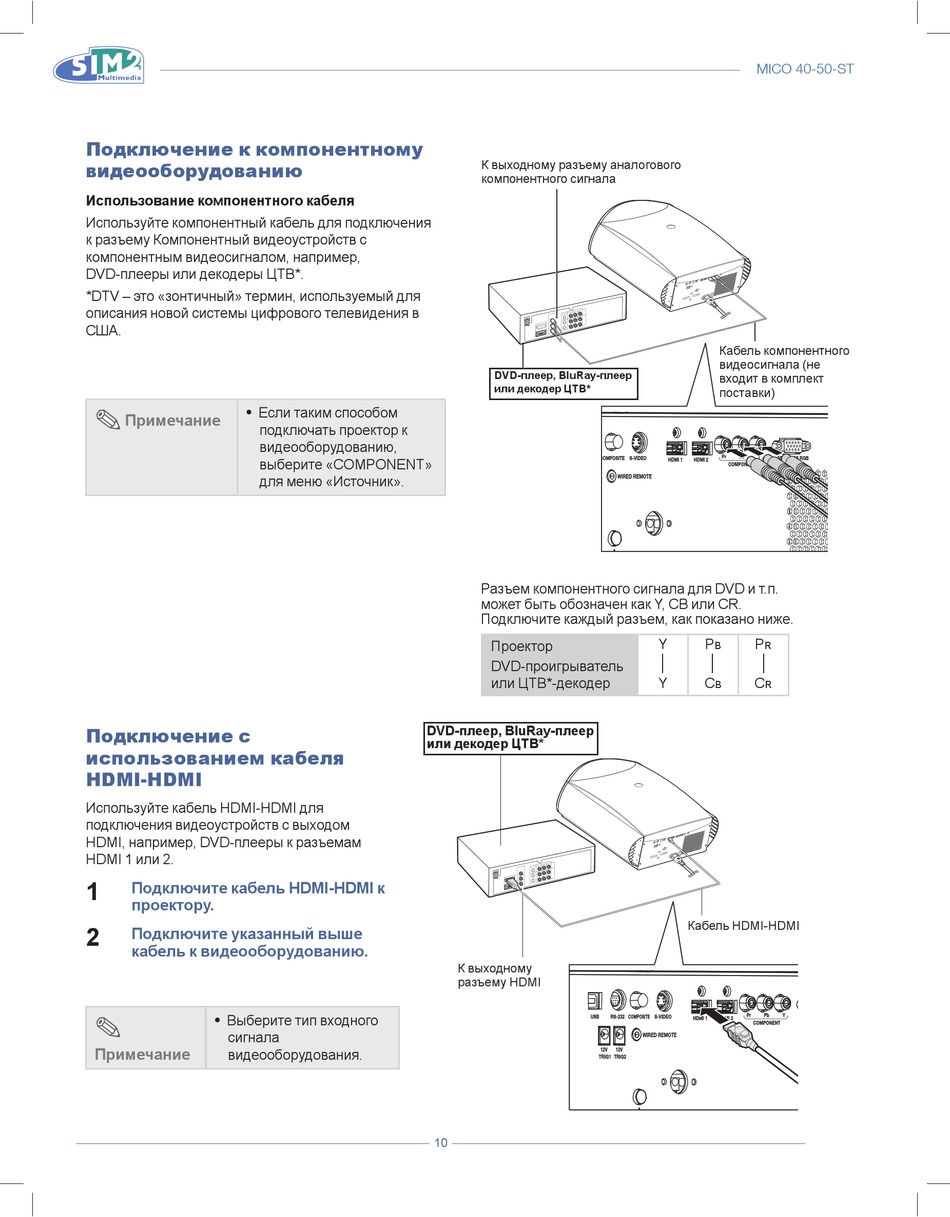

Подключение к компонентному
видеооборудованию
использование компонентного кабеля
Используйте компонентный кабель для подключения
к разъему Компонентный видеоустройств с
компонентным видеосигналом, например,
DVD-плееры или декодеры ЦТВ*.
*DTV – это «зонтичный» термин, используемый для
описания новой системы цифрового телевидения в
США.
•
Если таким способом
Примечание
подключать проектор к
видеооборудованию,
выберите «COMPONENT»
для меню «Источник».
Подключение с
использованием кабеля
HDMI-HDMI
Используйте кабель HDMI-HDMI для
подключения видеоустройств с выходом
HDMI, например, DVD-плееры к разъемам
HDMI 1 или 2.
1
Подключите кабель HDMI-HDMI к
проектору.
2
Подключите указанный выше
кабель к видеооборудованию.
•
Выберите тип входного
сигнала
Примечание
видеооборудования.
К выходному разъему аналогового
компонентного сигнала
DVD-плеер, BluRay-плеер
или декодер ЦТВ*
COMPOSITE
Разъем компонентного сигнала для DVD и т.п.
может быть обозначен как Y, CB или CR.
Подключите каждый разъем, как показано ниже.
Проектор
DVD-проигрыватель
или ЦТВ*-декодер
DVD-плеер, BluRay-плеер
или декодер ЦТВ*
К выходному
разъему HDMI
USB
12V
TRIG1
10
MICO 40-50-ST
MICO 50
Кабель компонентного
видеосигнала (не
входит в комплект
поставки)
Pr Pb Y
S-VIDEO GRAPHICS RGB
HDMI 1 HDMI 2
COMPONENT
WIRED REMOTE
Y P P
b r
Y C C
b r
Кабель HDMI-HDMI
Pr Pb Y
RS-232 COMPOSITE S-VIDEO
HDMI 1 HDMI 2
COMPONENT
WIRED REMOTE
12V
TRIG2
GR
