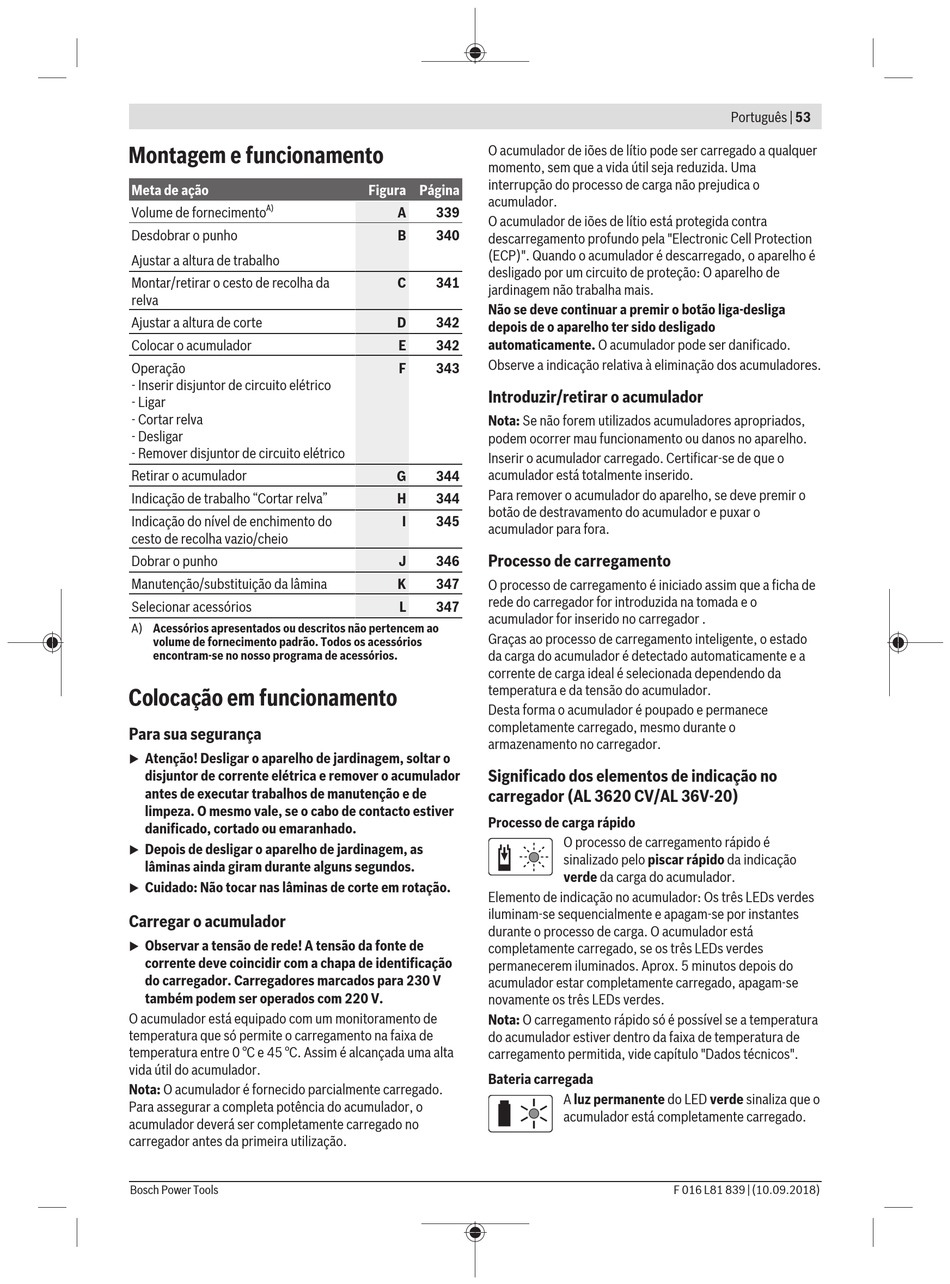

Montagem E Funcionamento; Colocação Em Funcionamento - Bosch AdvancedRotak 36-660 Originalbetriebsanleitung

Montagem e funcionamento

Meta de ação
A)
Volume de fornecimento
Desdobrar o punho
Ajustar a altura de trabalho
Montar/retirar o cesto de recolha da
relva
Ajustar a altura de corte
Colocar o acumulador
Operação
- Inserir disjuntor de circuito elétrico
- Ligar
- Cortar relva
- Desligar
- Remover disjuntor de circuito elétrico
Retirar o acumulador
Indicação de trabalho "Cortar relva"
Indicação do nível de enchimento do
cesto de recolha vazio/cheio
Dobrar o punho
Manutenção/substituição da lâmina
Selecionar acessórios
A) Acessórios apresentados ou descritos não pertencem ao
volume de fornecimento padrão. Todos os acessórios
encontram-se no nosso programa de acessórios.
Colocação em funcionamento
Para sua segurança
Atenção! Desligar o aparelho de jardinagem, soltar o
u
disjuntor de corrente elétrica e remover o acumulador
antes de executar trabalhos de manutenção e de
limpeza. O mesmo vale, se o cabo de contacto estiver
danificado, cortado ou emaranhado.
Depois de desligar o aparelho de jardinagem, as
u
lâminas ainda giram durante alguns segundos.
Cuidado: Não tocar nas lâminas de corte em rotação.
u
Carregar o acumulador
Observar a tensão de rede! A tensão da fonte de
u
corrente deve coincidir com a chapa de identificação
do carregador. Carregadores marcados para 230 V
também podem ser operados com 220 V.
O acumulador está equipado com um monitoramento de
temperatura que só permite o carregamento na faixa de
temperatura entre 0 °C e 45 °C. Assim é alcançada uma alta
vida útil do acumulador.
Nota: O acumulador é fornecido parcialmente carregado.
Para assegurar a completa potência do acumulador, o
acumulador deverá ser completamente carregado no
carregador antes da primeira utilização.
Bosch Power Tools
O acumulador de iões de lítio pode ser carregado a qualquer
momento, sem que a vida útil seja reduzida. Uma
interrupção do processo de carga não prejudica o
Figura Página
acumulador.
A 339
O acumulador de iões de lítio está protegida contra
B 340
descarregamento profundo pela "Electronic Cell Protection
(ECP)". Quando o acumulador é descarregado, o aparelho é
desligado por um circuito de proteção: O aparelho de
C 341
jardinagem não trabalha mais.
Não se deve continuar a premir o botão liga-desliga
D 342
depois de o aparelho ter sido desligado
automaticamente. O acumulador pode ser danificado.
E 342
Observe a indicação relativa à eliminação dos acumuladores.
F 343
Introduzir/retirar o acumulador
Nota: Se não forem utilizados acumuladores apropriados,
podem ocorrer mau funcionamento ou danos no aparelho.
Inserir o acumulador carregado. Certificar-se de que o
acumulador está totalmente inserido.
G 344
Para remover o acumulador do aparelho, se deve premir o
H 344
botão de destravamento do acumulador e puxar o
I 345
acumulador para fora.
Processo de carregamento
J 346
K 347
O processo de carregamento é iniciado assim que a ficha de
rede do carregador for introduzida na tomada e o
L 347
acumulador for inserido no carregador .
Graças ao processo de carregamento inteligente, o estado
da carga do acumulador é detectado automaticamente e a
corrente de carga ideal é selecionada dependendo da
temperatura e da tensão do acumulador.
Desta forma o acumulador é poupado e permanece
completamente carregado, mesmo durante o
armazenamento no carregador.
Significado dos elementos de indicação no
carregador (AL 3620 CV/AL 36V-20)
Processo de carga rápido
Elemento de indicação no acumulador: Os três LEDs verdes
iluminam-se sequencialmente e apagam-se por instantes
durante o processo de carga. O acumulador está
completamente carregado, se os três LEDs verdes
permanecerem iluminados. Aprox. 5 minutos depois do
acumulador estar completamente carregado, apagam-se
novamente os três LEDs verdes.
Nota: O carregamento rápido só é possível se a temperatura
do acumulador estiver dentro da faixa de temperatura de
carregamento permitida, vide capítulo "Dados técnicos".
Bateria carregada
Português | 53
O processo de carregamento rápido é
sinalizado pelo piscar rápido da indicação
verde da carga do acumulador.
A luz permanente do LED verde sinaliza que o
acumulador está completamente carregado.
F 016 L81 839 | (10.09.2018)
