DR5000 DIGICENTRAL
2019-03-14

2.4 Track Out Gleisausgang Strom und Spannung

Gleis Spannung (Volt)
Die DR5000 wird standardmäßig mit einem einstellbarem Schaltnetzteil (15VDC - 24VDC) und einer Leistung von 3,5 Ampere ausgeliefert. Bei der Einstellung
der Ausgangsspannung des Netzteiles ist zu beachten, dass die Zentrale mit
darf. Die Verwendung einer anderen gleichgerichteten Spannungsversorgung ist möglich, wenn diese eine minimale Spannung von 14 VDC und eine maximale
Spannung von 22 VDC (Empfohlenen Eingangsspannung max.19VDC) aufweist.
Die tatsächliche Gleisspannung weicht immer 1 bis 1,5 Volt von der Spannung ab, die an dem Spannungseingang der DR5000 angeschlossen ist.
Bei 19 Volt-Spannungsversorgung beträgt die endgül3ge Gleisspannung ca. 17,5 Volt.
Die Gleisspannung kann nicht in der Hardware der Zentrale oder in der SoBware eingestellt werden.

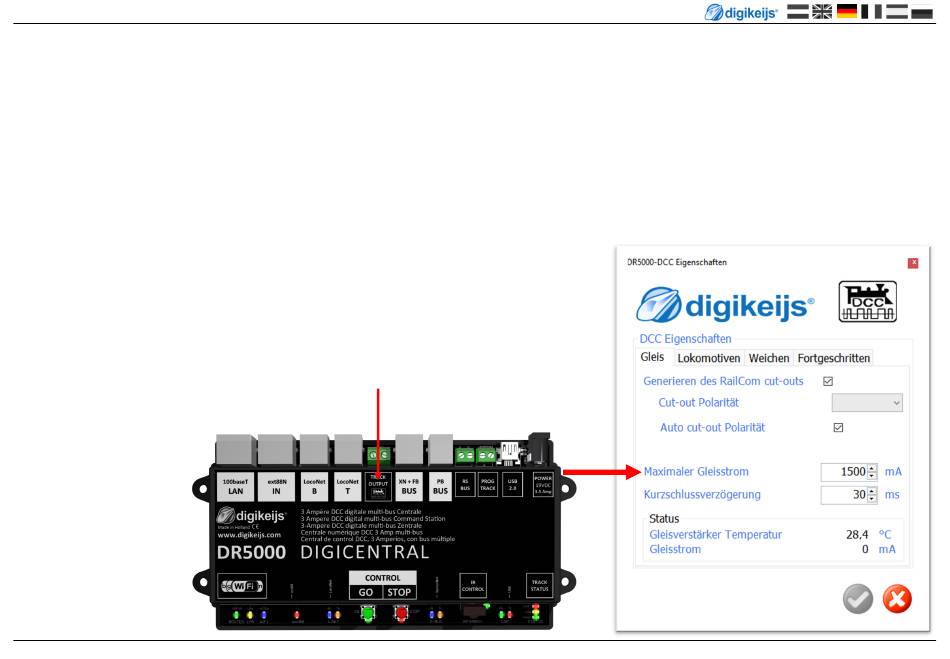

Maximaler Ausgangsstrom
Die maximale Leistung der DR5000 beträgt 3 Ampere.
Der maximale Ausgangsstrom kann über die Konfigura3onssoBware eingestellt werden.
Klicken Sie hierzu auf das Menü "Track Output", hier kann man den maximalen Gleisstrom einstellen.
www.digikeijs.com
maximal 22VDC (Empfohlenen Eingangsspannung max.19VDC) betrieben werden
