DR5000 DIGICENTRAL
2019-03-14

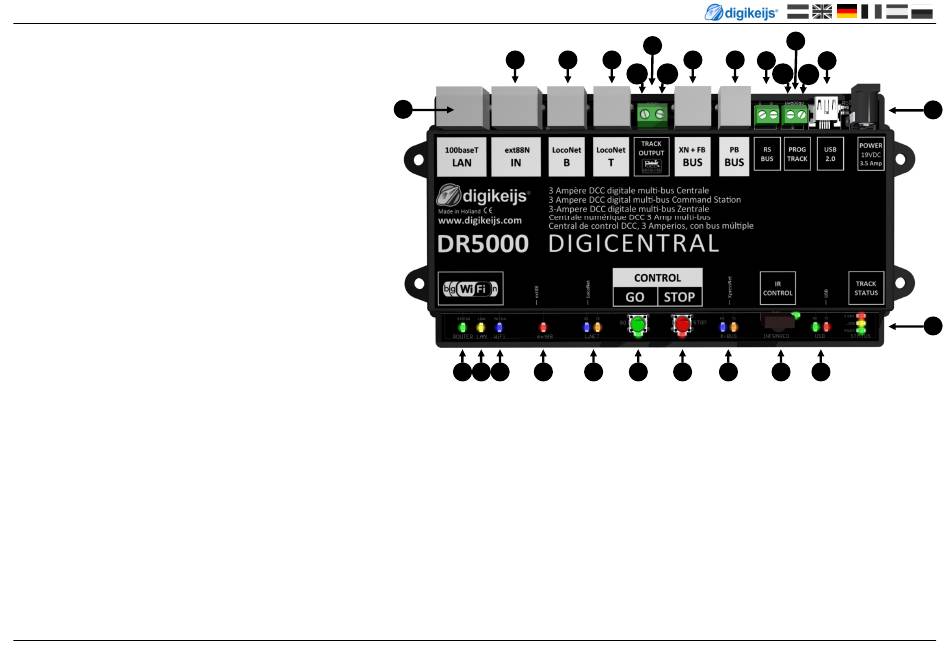

2.3 Hardware Übersicht
1 LAN Verbindung (100 MBit)
2 ext88N Bus (kompa3bel zu S88N®)
3 LocoNet® B Bus (LocoNet® Boosteranschluss)
4 LocoNet® T Bus (LocoNet® Zubehör, Handregler, usw)
5 Hauptgleis Anschluß
5.1 TrackOut-L
5.2 TrackOut-R
6 Rückmeldebus (X-Bus® & R-Bus®)
7 Booster Bus (B-Bus®)
8 RS-Bus®
9 Programmiergleis Anschluß
9.1 Prog.Gleis-R
9.2 Prog.Gleis-L
10 USB Verbindung
11 Spannungsversorgung (min. 14VDC max. 22VDC)
(Empfohlenen Eingangsspannung max.19VDC)
12 Status Gleisausgang und Belastungsanzeige
Power: Eingangsspannung vorhanden
Programmiergleis Indika3on
Load:
Ausgangsbelastung
Aus keine Belastung, Ein Belastung
3.15Amp.
Short: Kurzschluss (blinkt)
kon3nuierlich ein Track-Out Okay.
13 USB Ak3vität
www.digikeijs.com
® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz
2 3
1
22 21 20 19
14 Infrarot Empfänger
15 XpressNet® Ak3vität
16 STOP Taster (Gleisspannung abschalten)
17 GO Taster (Gleisspannung einschalten)
18 LocoNet® Ak3vität
19 ext88-N Ak3vität
20 Wi-Fi Ak3vität
21 LAN Ak3vität
22 Router Ak3vität
5
4 6 7 8
5.1 5.2
18 17 16 15
9
10
9.1
9.2
11
12
14 13
P 7
