10.1 ext88N/S88N® Rückmeldemodule (DR4088CS)
www.digikeijs.com

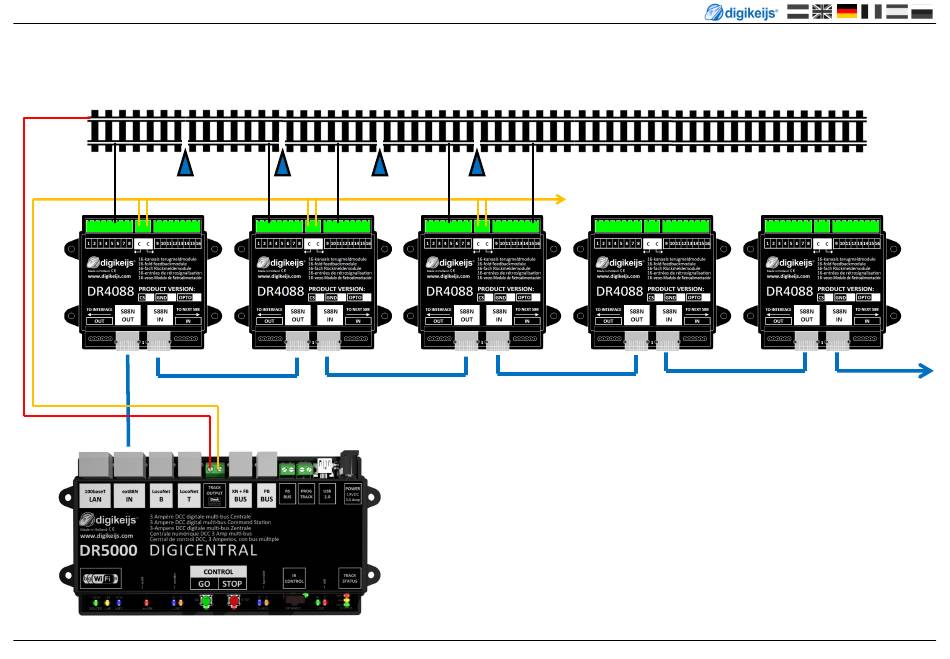

DR5000 in Verbindung mit Rückmeldemodulen S88N®
Der ext88N Anschluss der DR5000 ist ein kompa3bler S88N® Bus.
In diesem Beispiel werden die Rückmeldemodule DR4088CS (Stromfühler) verwendet.
Diese Rückmeldemodule sind mit normalen RJ45-Kabeln mit der DR5000 und untereinan-
der verbunden. Es können maximal 16 S88N® Module mit jeweils 16 Eingängen an der Zent-
rale angeschlossen werden. Insgesamt können 256 Rückmelder (S88N®/ext88N ) von der
DR5000 verwaltet werden.
3-Leiter Betrieb: Aufgrund der H-Brücke (Track Output) in der DR5000 dürfen auf keinen Fall die
Rückmelder DR4088GND gegen Gleismasse, wie das sonst üblich ist, verwendet werden. Das führt
unweigerlich zur Zerstörung der DR5000.
(Fremdhersteller) die gegen Gleismasse schalten. Möchte ein 3-Leiterfahrer trotzdem mit
der DR5000 fahren und rückmelden, muss zwingend der DR4088OPTO verwendet werden.
Gleiches gilt auch für alle anderen Rückmelder
P 62
