10.3 LocoNet® Rückmeldemodule (DR4088LN-CS)
www.digikeijs.com

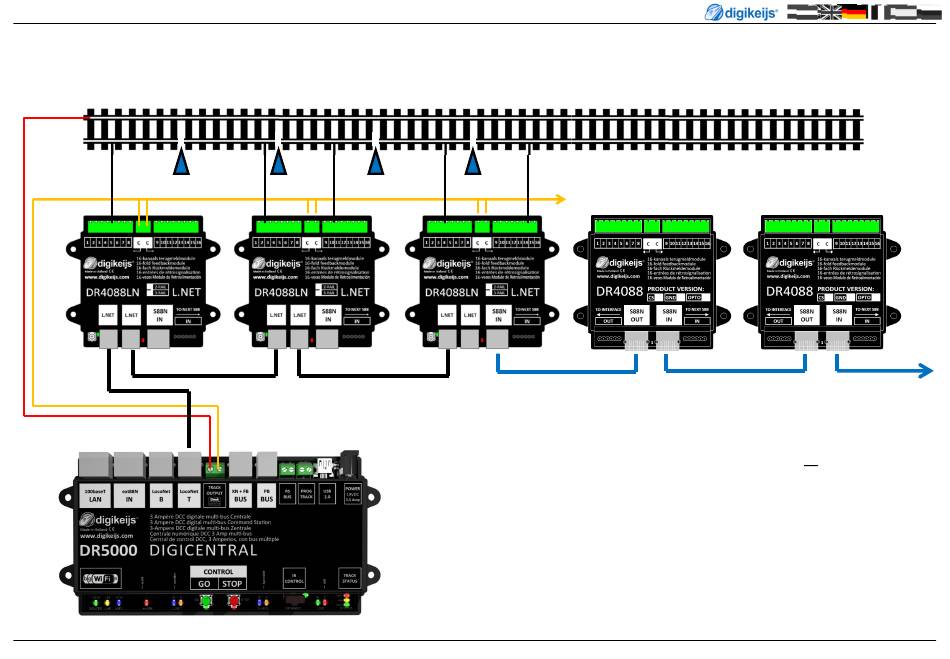

DR5000 in Verbindung mit LocoNet Rückmeldemodulen (DR4088LN-CS)
In diesem Beispiel werden die LocoNe®t-Module DR4088LN-CS (Stromfühlerprinzip)
verwendet. Diese Rückmeldemodule sind über das LocoNet® mit der DR5000 verbunden. Es
können maximal 128 Module mit jeweils 16 Eingängen an der LocoNet® T Buchse der Zentra-
le angeschlossen werden.
Insgesamt sind so 2048 Rückmelder möglich.
Von diesen 2048 Rückmelder müssen alle anderen angeschlossenen Rückmeldemodule, die
über ext88N oder R-Bus® angeschlossen sind, abgezogen werden.
