7.1.1 ext88N zum steuern von Magnetar%kel verwenden
Mit der DR5000 besteht die Möglichkeit, über am ext88N Bus (DR4088GND, 4088OPTO), angeschlossenen Rückmeldemodule einfach Mag-
netar3keladressen zu schalten.
Für diese Funk3on sind die ersten 8x16 Rückmeldeeingänge (insgesamt also maximal 128 Rückmelder) am ext88N Bus vorgesehen. Wenn
diese Funk3on genutzt wird ist zu beachten das die Rückmeldemodule, die für den Anschluss von Taster bzw. Schaltern genutzt werden,
immer Direkt und als Erstes am ext88N Bus der DR5000 angeschlossen werden!
www.digikeijs.com

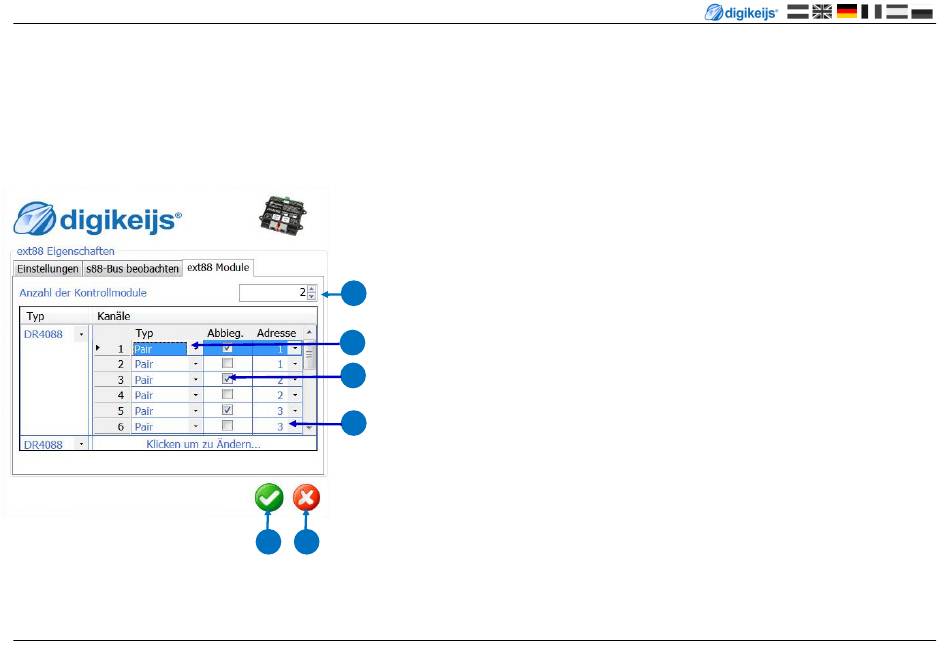

1) Anzahl der Rückmeldemodule die für Taster bzw. Schalter verwendet werden sollen.
2) Funk3onsauswahl wie der Rückmelder verwendet werden soll.
'Pair'
'Toggle' Ein Drucktaster pro Weiche, ein Eingang wird am DR4088 benö3gt.
1
2
'OnOff' Ein Kippschalter pro Weiche, ein Eingang wird am DR4088 benö3gt.
3
4
3) Auswahl wie der Magnatar3kel schalten soll.
4) Adresse das Magnetar3kel der geschaltet werden soll.
Wurde die Funk3on 'Pair' ausgewählt muss die Adresse zweimal (einmal für die Taster rot
und einmal für die Taste grün) eingetragen werden.
5) Aktuelle Einstellungen übernehmen
6) Abbrechen
5 6
Zwei Taster pro Weiche, insgesamt zwei Eingänge werden vom DR4088 benö3gt.
Herkömmliche Weichensteuerung mit den Tasten 'Rot' und 'Grünen'
Der Begriff Toggle bedeutet:
Taster drücken, Weiche schaltet von „gerade auf gebogen".
Taster nochmals drücken, Weiche schaltet von „gebogen auf gerade".
'OnOff' bedeutet:
Kippschalter Ein, „Weiche gebogen".
Kippschalter Aus, „Weiche gerade".
Die DR5000 schaltet die Weiche um sobald sich die Schalterstellung ändert.
