Win-Digipet® über LAN verbinden
Die Einstellungen beziehen sich auf WDP 2015.2®. Bei andern Versionen können andere
Einstellungen erforderlich sein
Starten Sie WinDigipet® und wählen Sie oben links im Menü "Systemeinstellungen".

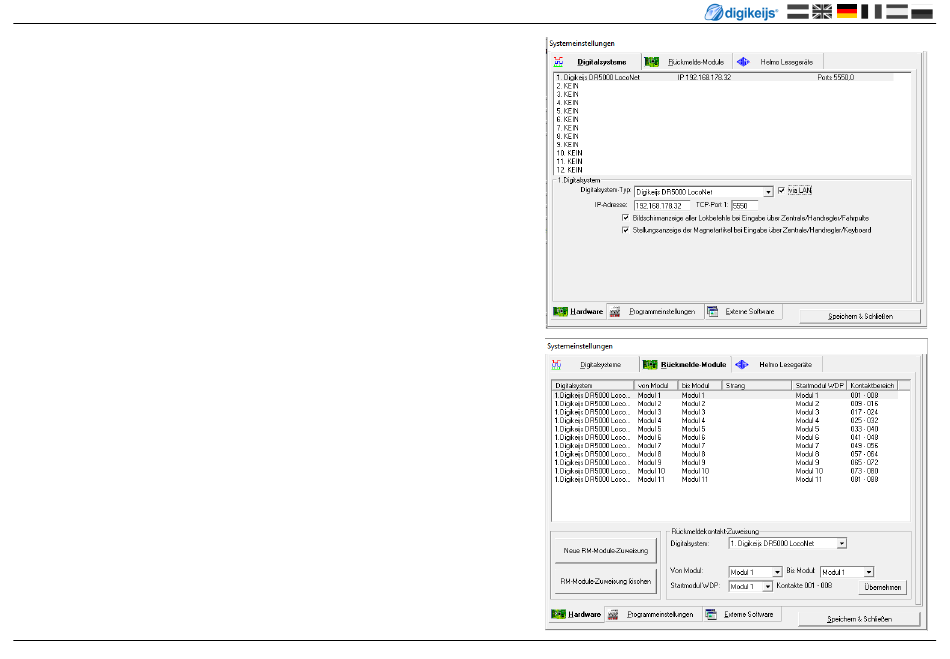

Die Einstellungen können nach dem Beispielbild vorgenommen werden:
Digitalsystem type: Digikeijs DR5000 LocoNet®
Via LAN: Haken setzen
IP Adresse derDR5000: IP Adresse der DR5000 die über DHCP zugewiesen wurde
TCP port 1: 5550
Die beiden Haken „Bildschirmanzeige aller Lokbefehle" und „Stellungsanzeige der Magnet-
ar3kel" sollten mit angehakt werden.
Schließen Sie nun WinDigipet® Eingabemaske durch Klicken auf "Speichen & Schließen"
und starten WDP neu, um die Verbindung neu zu ini3alisieren.
Im nächsten Schri4 müssen die Rückmeldemodule eingegeben werden.
Klicken Sie auf Neue RM-Modul Zuweisung und geben Sie die Rückmeldemodule wie im
Bild rechts ein. Die Anzahl der Rückmeldemodule richtet sich natürlich nach der Anzahl der
von ihnen verwendeten Module
Digitalsystem: Digikeijs DR5000 LocoNet®
Rückmeldemodule mit 16 Eingängen müssen in zwei 8 fach Modulen aufgeteilt werden.
Also z.B. Modul 1 bis Modul 1 Kontakte 1-8 und Modul 2 bis Modul 2 Kontakte 9-16
Schließen Sie nun WinDigipet® durch Klicken auf "Speichen & Schließen" und starten WDP
neu, um die Rückmeldemodule neu zu ini3alisieren.
