10.6 DR5088RC in Kombina%on mit der DR5000
Detektor 1
Modul 1
Detector Adresse
1 bis 16
www.digikeijs.com
Detektor 2
Detektor 3
Globaler Detektor
1001
Detektor 10 Detektor 17
Modul 2
DetektorAdresse
17 bis32

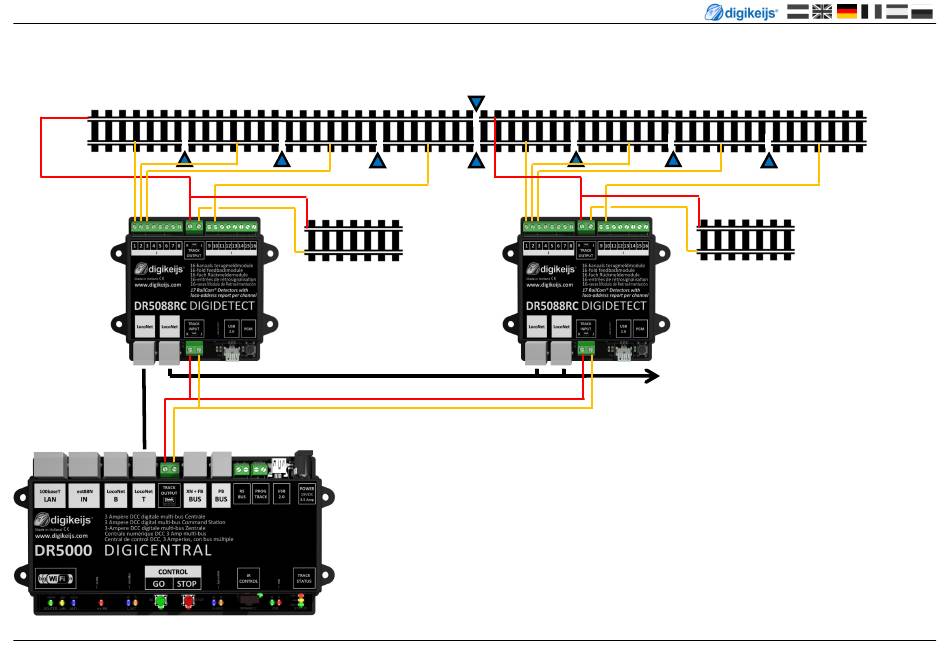

DR5088RC in Kombina%on mit der DR5000
In diesem Beispiel wird der DR5088RC Railcom® Detektore in Verbindung mit der DR5000 ver-
wendet.
Der DR5088RC wird mit einem LocoNet® Kabeln und dem LocoNet® der DR5000 verbunden.
Der TRACK INPUT des DR5088RC wird mit dem TRACK OUTPUT der DR5000 verbunden.
Sie können bis zu 120 DR5088RC Railcom® Detektoren mit 17 Eingängen an der DR5000
anschließen. Insgesamt sind maximal 2048 Rückmelder möglich.
Detektor 18 Detektor 19
Globaler Detektor
1017
Detektor 26
P 67
