PowerWalker VFI 1000R LCD Bedienungsanleitung
Verwandte Anleitungen für PowerWalker VFI 1000R LCD
Inhaltszusammenfassung für PowerWalker VFI 1000R LCD
-
Seite 21: Unterbrechungsfreie Stromversorgung

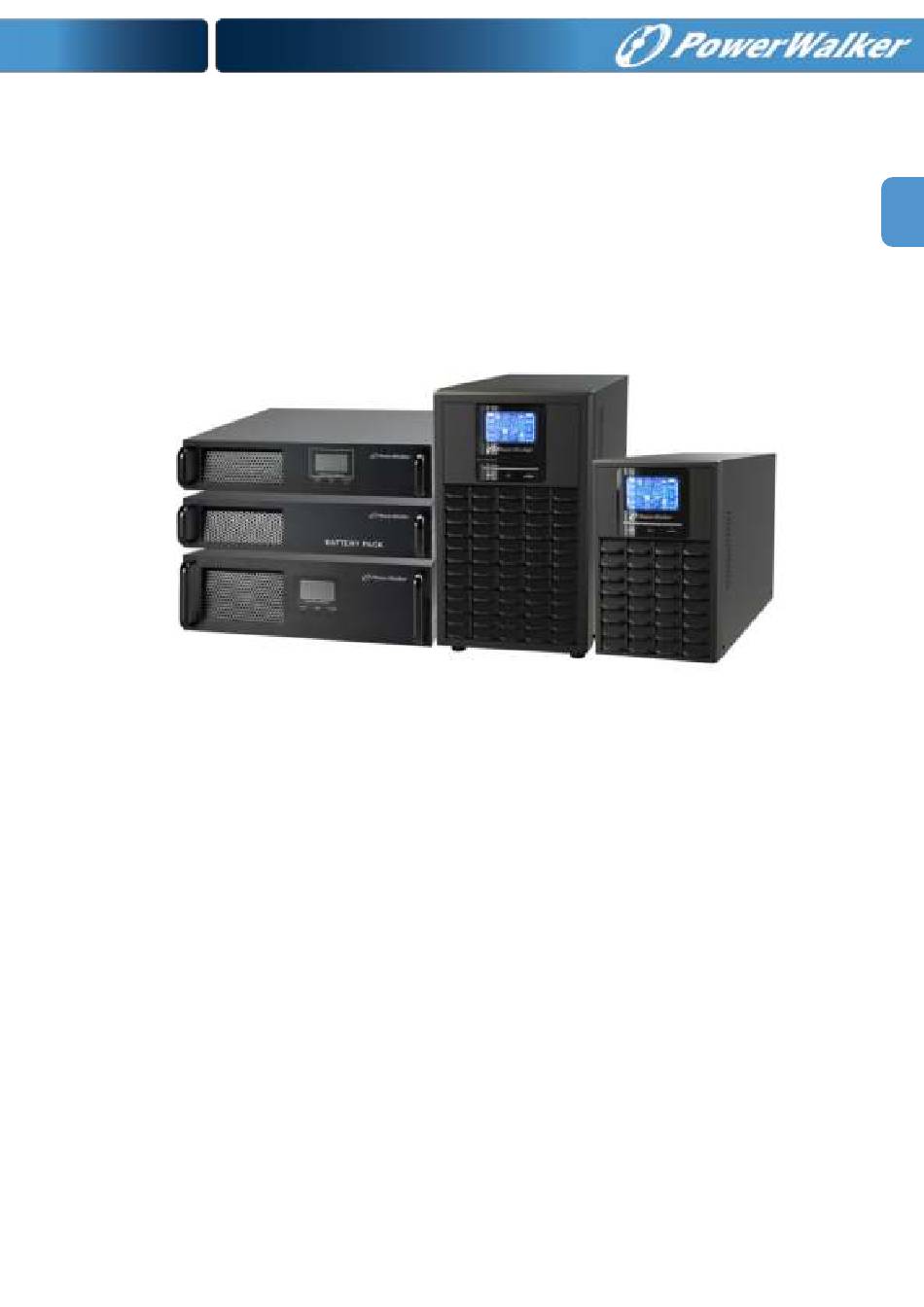

Online USV (Dauerwandler) PowerWalker VFI 1000 LCD / VFI 1000R LCD (Rack) PowerWalker VFI 1500 LCD / VFI 1500R LCD (Rack) PowerWalker VFI 2000 LCD / VFI 2000R LCD (Rack) PowerWalker VFI 3000 LCD / VFI 3000R LCD (Rack) Bedienungsanleitung... - Seite 22 Inhaltsverzeichnis 1. Wichtige Sicherheitshinweise……………………………………… 1-1. Transport 1-2. Vorbereitung 1-3. Installation 1-4. Betrieb 1-5. Instandhaltung, Service und Fehlerbehebung 2. Installation und Aufbau…………………………………………… 2-1. Hintere Konsolenansicht 2-2. Die USV anschließen 3. Betrieb………………………………………………………………….. 3-1. Tastenbedienung 3-2. LCD-Display 3-3. Akustischer Alarm 3-4. LCD-Display Index der Formulierungen 3-5.
-
Seite 23: Wichtige Sicherheitshinweise
1. Wichtige Sicherheitshinweise Bitte beachten Sie strikt alle Warnhinweise und Bedienungsanleitungen in diesem Handbuch. Verwahren Sie diese Anleitung gut auf und lesen sorgfältig die folgenden Anweisungen, bevor Sie das Gerät installieren. Nehmen Sie das Gerät nicht vor dem Lesen aller Sicherheitsinformation und Betriebsanleitungen in Betrieb. -
Seite 24: Instandhaltung, Service Und Fehlerbehebung
1-5. Instandhaltung, Service und Fehlerbehebung Der Betrieb der USV erfolgt mit gefährlichen Spannungen. Reparaturen dürfen nur von qualifizierten Personen durchgeführt werden. Achtung – Stromschlaggefahr. Selbst wenn das Gerät ausgesteckt ist, sind Teile der USV immer noch mit dem Akku verbunden und stehen unter Strom. ... -
Seite 25: Installation Und Aufbau
2. Installation und Aufbau HINWEIS: Bitte inspizieren Sie das Gerät vor der Installation. Vergewissern Sie sich, dass kein Teil beschädigt ist. Bitte bewahren Sie die original Verpackung für weiteren Gebrauch auf. HINWEIS: Es gibt zwei unterschiedliche Arten von Online-USV: Standard and Long-run Modelle. -
Seite 26: Die Usv Anschließen
2-2. Die USV anschließen Schritt 1: USV Eingangsstecker Stecken Sie die USV nur in eine zweipolige, dreiadrige, geerdete Steckdose. Vermeiden Sie die Verwendung von Verlängerungsschnüren. Modelle 200/208/220/230/240VAC: Das Stromkabel wird mit der USV mitgeliefert. Modelle 100/110/115/120/127VAC: Das Stromkabel ist mit der USV verbunden. Der Eingangsstecker ist ein NEMA 5-15P bei 1000, 1000L, 1500 und 1500L Modellen, NEMA 5-20P bei 2000 und 2000L Modellen. - Seite 27 Sie können die Software von der mitgelieferten CD installieren oder über das Internet herunterladen: 1. Rufen Sie die Webseite http://www.powerwalker.com/viewpower.html 2. Klicken Sie auf das ViewPower Software Icon und wählen das entsprechende Betriebssystem aus, um die Software herunterzuladen.
- Seite 28 Schritt 8: Externer Akkuanschluss (nur bei Long-run Modellen) Bevor Sie einen externen Akku anschließen, führen Sie bitte folgende Schritte aus, um das Akkukabel zusammen zu stellem. Es wird empfohlen AWG12 Das mitgelieferte externe Öffnen Sie das Legen Sie die Kupferlitze oder 3 mm feine Akkukabel besteht aus...
-
Seite 29: Betrieb
3. Betrieb 3-1. Tastenbedienung Taste Funktion Anschalten der USV: Drücken und halten Sie die ON/Mute Taste für mindesten 2 Sekunden, um die USV einzuschalten. Stummschaltung des Alarms: Sobald die USV im Akkubetrieb ist, drücken und halten Sie diese Taste für mindesten 5 Sekunde um den Alarm an oder auszuschalten. - Seite 30 Anzeige Funktion Laufzeit Zeigt die verbleibende Überbrückungszeit als Tortendiagramm. Zeigt die verbleibende Überbrückungszeit als Wert. H: Stunde, M: Minute, S: Sekunde Fehlermeldung Zeigt Warnungen und Fehler an. Zeigt Warnung- und Fehlerkodierung an. Die Kodes sind im Kapitel 3-5 detailliert aufgelistet. Stummschaltung Zeigt an, dass der USV-Alarm ausgeschaltet ist.
-
Seite 31: Lcd-Display Index Der Formulierungen
Eingangs- & Akkuspannung Zeigt die Eingangsspannung oder -frequenz oder die Akkuspannung an. Vac: Eingangsspannung, Vdc: Akkuspannung, Hz: Eingangsfrequenz 3-3. Akustischer Alarm Akkumodus Ertönt alle 4 Sekunden Akku leer Ertönt jede Sekunde Überlastung Ertönt zweimal jede Sekunde Fehler Kontinuierlicher Ton Bypassmodus Ertönt alle 10 Sekunden 3-4. -
Seite 32: Ausgangsspannungseinstellung Interface
01: Ausgangsspannungseinstellung Interface Einstellung Parameter 3: Ausgangsspannung Bei den Modellen 200/208/220/230/240 VAC können folgende Ausgangsspannung eingestellt werden: 200: Ausgangsspannung 200V Wechselstrom 208: Ausgangsspannung 208V Wechselstrom 220: Ausgangsspannung 220V Wechselstrom 230: Ausgangsspannung 230V Wechselstrom 240: Ausgangsspannung 240V Wechselstrom Für 100/110/150/120/127 VAC Modelle können Sie folgende Ausgangsspannung wählen: 100: Ausgangsspannung 100V Wechselstrom 110: Ausgangsspannung 110V Wechselstrom... -
Seite 33: Bypass Spannungsbereicheinstellung Interface
nominalen Spannung eingestellt werden. Für Modelle 100/110/115/120/127 VAC kann der Einstellungsbereich des Parameters 3 von +3V bis +12V der nominalen Spannung eingestellt werden. LLS: Niedrige Verlustspannung im Stromsparmodus mit Parameter 2. Für Modelle 200/208/220/230/240 VAC kann der Einstellungsbereich des Parameters 3 von -7V bis -24V der nominalen Spannung eingestellt werden. -
Seite 34: Betriebsmodus Beschreibung (Operating Mode Description)
09: Programmierbare Steckdosen Einstellungen Interface Einstellung Parameter 3: Einstellung des Laufzeitlimits der programmierbare Steckdosen. 0-999: Einstellung des Laufzeitlimits von 0-999 Minuten, für eingesteckte Geräte mit niedriger Ausfallsicherheit. 10: Standard Steckdosen Einstellungen Interface Einstellung Parameter 3: Einstellung des Laufzeitlimits der standard Steckdosen. -
Seite 35: Fehlerreferenzkode
Standby-Modus Die USV ist ausgeschaltet und bietet keinen Backupstrom, kann aber immer noch die Akkus laden. 3-7. Fehlerreferenzkode Aufgetretener Fehler Fehlerkode Icon Aufgetretener Fehler Fehlerkode Icon Bus Startfehler Inverter Niederspannung 13 Bus über Inverter Ausgangkurzschluss Bus unter Akkuspannung zu hoch Bus unausgeglichen Akkuspannung zu niedrig 28 Inverter Softstart Fehler... -
Seite 36: Fehlerbehebung
4. Fehlerbehebung Falls die USV nicht einwandfrei funktioniert, können Sie den Fehler mit Hilfe der Tabelle unten beheben. Symptom Mögliche Ursache Abhilfe Kein Alarm oder Warnhinweis. Das Stromkabel ist nicht Überprüfen Sie ob das korrekt verbunden. Stromkabel korrekt verbunden ist. Das Stromkabel ist mit Verbinden Sie das Ausgang... - Seite 37 Abhilfe Symptom Mögliche Ursache Der Fehlerkode 43 und das Icon Die USV wurde Nehmen Sie zuerst die automatisch abgestellt da überschüssigen Geräte erscheinen auf dem der Ausgang überlaste war. vom USV Ausgang und LCD-Display und der Alarm ertönt starten dann die USV neu. kontinuierlich.
-
Seite 38: Lagerung Und Instandhaltung
5. Lagerung und Instandhaltung Betrieb Die USV enthält keine Teile die vom Benutzer gewartet werden müssen. Falls die Akkulebensdauer (3~5 Jahre bei 25°C Umgebungstemperatur) überschritten wurde, müssen die Akkus ausgetauscht werde. Kontaktieren Sie in diesem Fall Ihren Händler. Bringen Sie gebrauchte Akkus zum Recycling oder senden Sie sie zu Ihrem Händler. -
Seite 39: Spezifikationen
6. Spezifikationen MODELL 1000 1500 2000 3000 KAPAZITÄT* 1000 VA / 800 W 1500 VA / 1200 W 2000 VA / 1600 W 3000 VA / 2400 W INPUT 160 VAC / 140 VAC / 120 VAC / 110 VAC ± 5 % oder 80 VAC / 70 VAC / 60 VAC / 50 VAC ± 5 % Niedrige Überleitung ( abhängig von der prozentualen Last 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0) Niedrige... - Seite 41 Online UPS PowerWalker VFI 1000 LCD / VFI 1000R LCD (Rack) PowerWalker VFI 1500 LCD / VFI 1500R LCD (Rack) PowerWalker VFI 2000 LCD / VFI 2000R LCD (Rack) PowerWalker VFI 3000 LCD / VFI 3000R LCD (Rack) Onduleur...
-
Seite 61: Sistema De Alimentación Ininterrumpida
Online UPS PowerWalker VFI 1000 LCD / VFI 1000R LCD (Rack) PowerWalker VFI 1500 LCD / VFI 1500R LCD (Rack) PowerWalker VFI 2000 LCD / VFI 2000R LCD (Rack) PowerWalker VFI 3000 LCD / VFI 3000R LCD (Rack) Sistema de Alimentación Ininterrumpida... - Seite 103 Online UPS PowerWalker VFI 1000 LCD / VFI 1000R LCD (Rack) PowerWalker VFI 1500 LCD / VFI 1500R LCD (Rack) PowerWalker VFI 2000 LCD / VFI 2000R LCD (Rack) PowerWalker VFI 3000 LCD / VFI 3000R LCD (Rack) Gruppi di Continuità...
