Projektabgleich
vorbereiten – messen
HEC

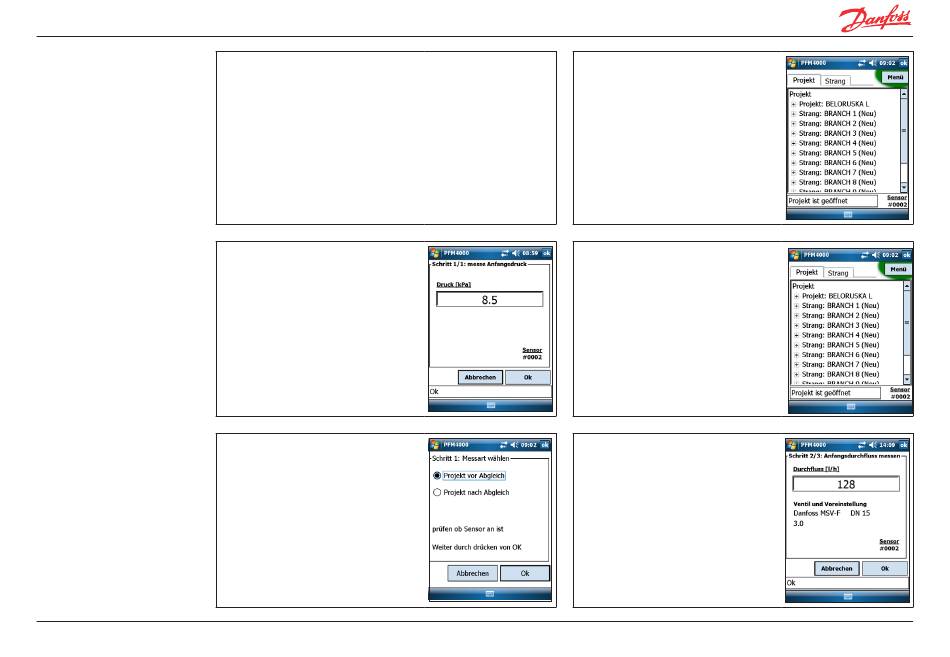

1. Vor der Messung muss der Anfangsdruck an allen Regelventilen
innerhalb des Projekts einschließlich des Hauptventils eingestellt
werden . Wenn ein vorhandenes oder neu entworfenes Projekt
neu abgeglichen wird, ist es am effektivsten, die aktuelle
Voreinstellung der darin enthaltenen Regelventile einzugeben.
3 . Der gemessene Wert wird
automatisch in das entsprechende
Feld übernommen .
5. Klicken Sie auf die Schaltflächen
„Menü" -> „Messung" und wählen Sie
die Messart „Projekt vor Abgleich" .
VUE2A103 © Danfoss 08/2009
2. Schließen Sie den Sensor des PFM
4000 Standard an den Eingangsdruck
an. Wählen Sie das Register „Projekt"
und klicken Sie anschließend auf die
Schaltflächen „Menü" -> „Messung".
4. Schließen Sie den Sensor des PFM
4000 Standard an das Regelventil
in einem beliebigen Strang an und
wählen Sie den entsprechenden
Strang in dem Register „Strang"
aus . Es ist erforderlich, sowohl den
Durchfluss durch das Ventil (wobei
am Regelventil der Anfangsdruck
eingestellt ist) als auch den
verfügbaren Druck im Strang bei
geschlossenem Regelventil zu
messen .
6. Das PFM 4000 Standard wählt
automatisch das korrekte Ventil
und die richtige Voreinstellung
gemäß dem ausgewählten Strang.
Der gemessene Anfangsdurchfluss
wird zusammen mit den restlichen
Strangdaten gespeichert .
21
