Neues Projekt
erstellen
HEC

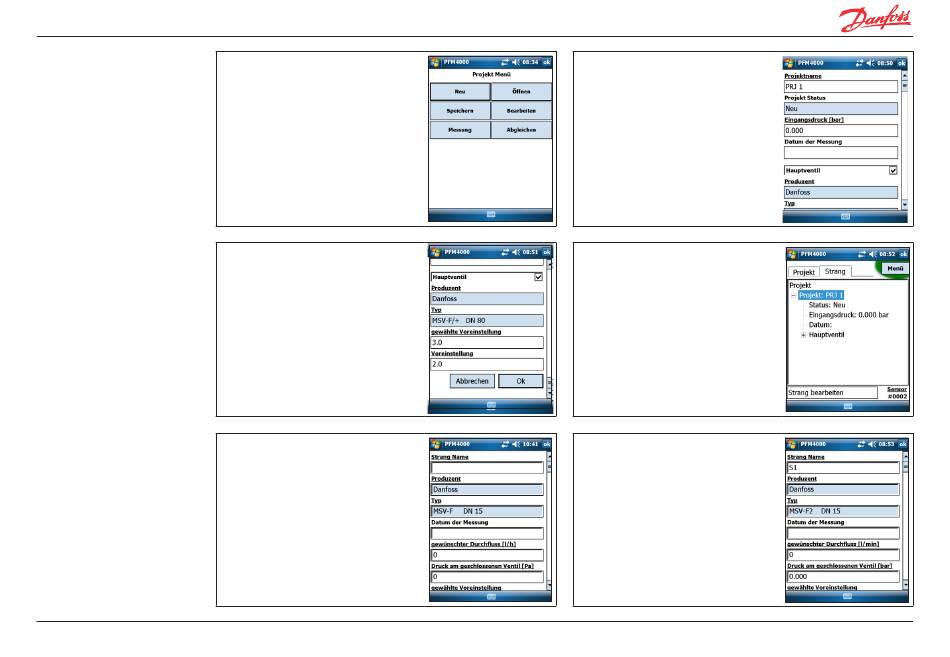

1. Wählen Sie das Register „Projekt",
klicken Sie auf die Schaltflächen
„Menü -> Neu" und anschließend
auf „Bearbeiten" .
3 . Beispiel: Beachten Sie, dass es an
dieser Stelle nicht erforderlich ist,
den Eingangsdruck anzugeben . Es ist
möglich, den Eingangsdruck mittels
der Funktion „Projekt/Messung" zu
messen, die im nächsten Abschnitt
beschrieben wird . Die berechnete
Voreinstellung für das Hauptventil
kann am Ende des Projektabgleichs
im Fenster „Voreinstellung" angezeigt
werden .
5 . Füllen Sie die Felder „Strang-Name",
„Produzent", „Typ", „gewünschter
Durchfluss" und „gewählte
Voreinstellung" aus .
Die anderen Felder werden während
der Strangmessung bzw . nach der
Abgleichsberechnung automatisch
ausgefüllt .
VUE2A103 © Danfoss 08/2009
2 . Füllen Sie die unterstrichenen Felder
aus – einschließlich „Gewählte Vorein-
stellung" .Deaktivieren Sie das Kontroll-
kästchen „Hauptventil", falls im Projekt
kein Hauptventil vorhanden ist .
4. Wählen Sie das Register „Strang"
und klicken Sie auf die Schaltflächen
„Menü" -> „Add".
6 . Beispiel: Ähnlich wie der „Ein-
gangsdruck" lassen sich auch der
„Anfangsdurchfluss" und der „ Druck
am geschlossenen Ventil" mit Hilfe
der Funktion „Projekt/Messung"
messen .
