Einrichtungshandbuch Fleck 2910 - NXT - Installation

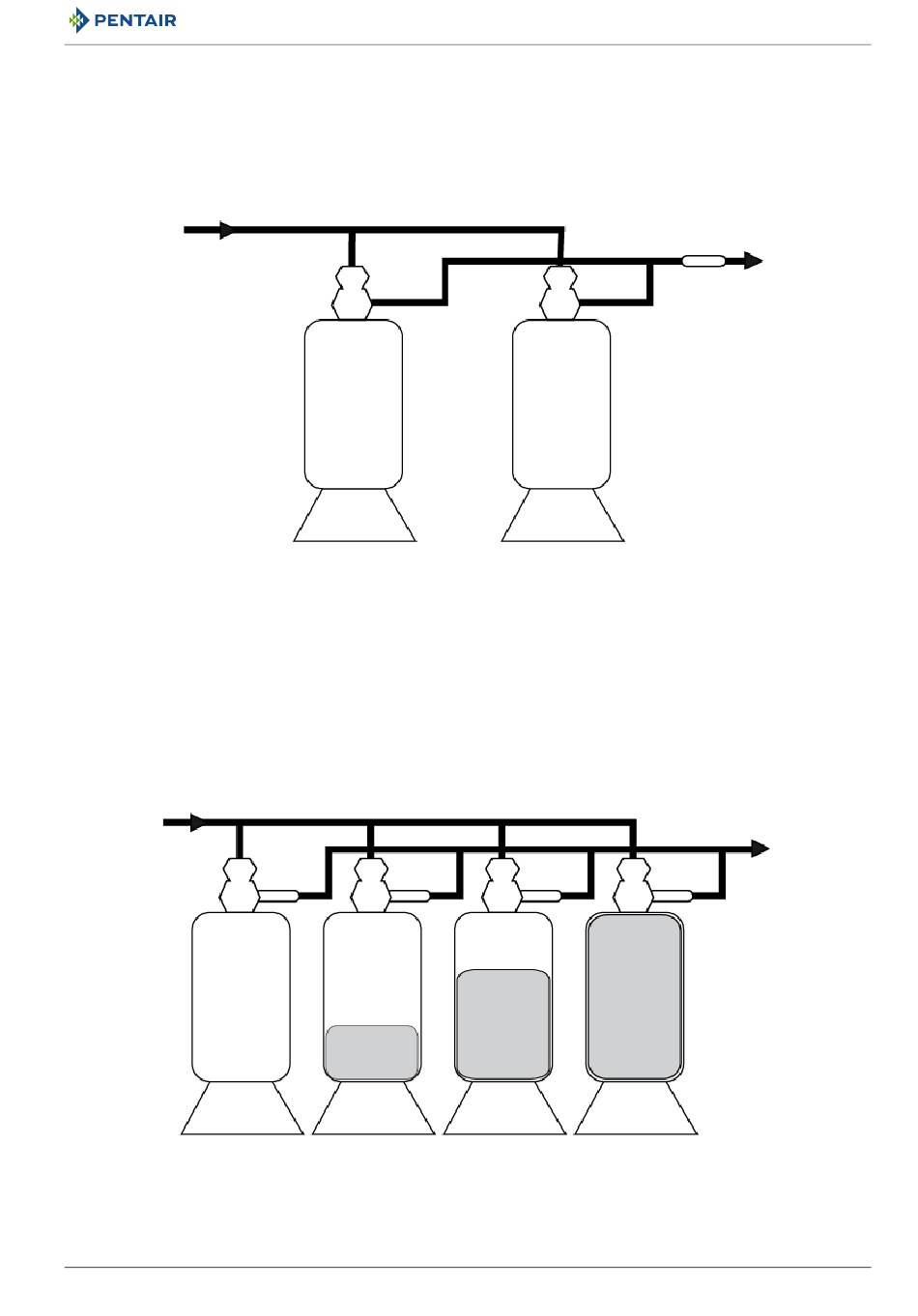

5.7.4. Duplex abwechselnd (System #7)

Dieses System arbeitet mit 2 Ventilen und einem Zähler.
Während des Normalbetriebs zeigen die Steuerungen jedes Ventils die Tageszeit und die verbleibende Was-
sermenge an. Die angezeigte Restmenge sinkt mit dem Wasserverbrauch auf Null. Wenn dies eintritt, star-
tet die Regeneration sofort. Das Ventil in Betrieb sendet ein Signal an das Ventil im Standby-Modus, das in
Betrieb geht. Sobald dies der Fall ist, geht das erste Ventil in die Regeneration über.
Eingang
Auslass
Zähler
Ventil Ventil
Behälter Behälter

5.7.5. Mehrere Ventile, abwechselnd (System #9)

Dieses System arbeitet mit 2-4 Ventilen.
Ein, zwei oder drei Behälter in Linie liefern behandeltes Wasser, ein Behälter im Standby-Modus. Jede Ein-
heit im System hat ihren eigenen Durchflusszähler. Die Regeneration einer Einheit beginnt, nachdem die an-
dere Steuerung aus dem Standby in den Betrieb zurückgekehrt ist. Sobald der Regenerationszyklus
abgeschlossen ist, tritt die regenerierte Einheit in den Standby-Modus. Das Standby auf jedem Behälter wird
durch die unteren Antriebsausgangsklemmen gesteuert (24VAC, siehe LDM auf 5.9. Anschlüsse (elektrisch),
Seite 46) auf der NXT-Leiterplatte.
Eingang
Auslass
Zähler Zähler Zähler Zähler
Ventil Ventil Ventil Ventil
Behälter Behälter Behälter Behälter
Betrieb Betrieb Betrieb Stand-by
100%
