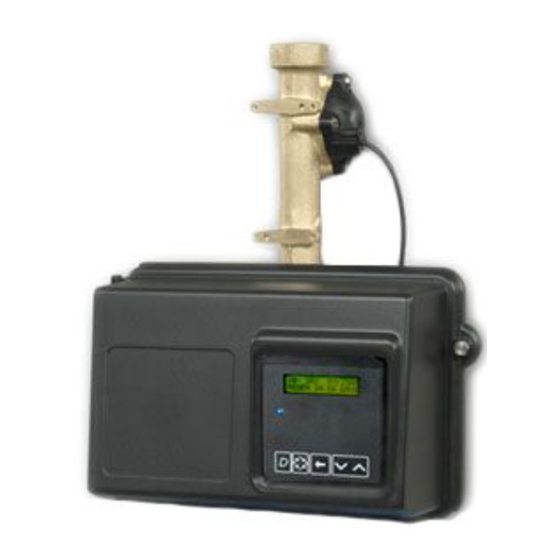

Pentair FLECK 2750 NXT Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Pentair Anleitungen
  4. Steuergeräte
  5. FLECK 2750 NXT
  6. Installationsanleitung

Pentair FLECK 2750 NXT Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

INSTALLATIONS-
HANDBUCH
FLECK
2750 NXT/NXT2
INDUSTRIEUMGEBUNG
www.pentairaquaeurope.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pentair FLECK 2750 NXT

Inhaltszusammenfassung für Pentair FLECK 2750 NXT

  • Seite 1 INSTALLATIONS- HANDBUCH FLECK 2750 NXT/NXT2 INDUSTRIEUMGEBUNG www.pentairaquaeurope.com...

  • Seite 2: Inhaltsverzeichnis

    Installationshandbuch Fleck 2750 NXT/NXT2 - Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines ..................Dokumentationsumfang................Versionsverwaltung..................Herstellerkennzeichnung, Produkt ............Bestimmungsgemäße Verwendung............Verwendete Abkürzungen ................Normen......................1.6.1 Anwendbare Normen ..................1.6.2 Verfügbare Zertifizierungen................Vorgehensweise für technischen Support..........Urheberrecht und Markenzeichen.............. Haftungsbeschränkung................1.10 „Scan & Service“-App ................. 10 Sicherheit ..................
  • Seite 3 Installationshandbuch Fleck 2750 NXT/NXT2 - Inhaltsverzeichnis Systemdimensionierung..............32 Empfohlene Injektor-/DLFC-/BLFC-Ventilkonfiguration......32 Dimensionieren eines Enthärters (Einzelgerät) ......... 32 4.2.1 Zu berücksichtigende Parameter ............... 4.2.2 Bestimmen der erforderlichen Harzmenge ............4.2.3 Harzaustauschkapazität und Anlagenkapazität ..........4.2.4 Ventilkonfiguration....................4.2.5 Berechnen der Zyklusdauer ................
  • Seite 4 Installationshandbuch Fleck 2750 NXT/NXT2 - Inhaltsverzeichnis Programmierung................66 NXT-Steuerung.................... 66 6.1.1 Anzeige ........................ 6.1.2 Befehle ........................ 6.1.3 Uhrzeit einstellen ....................6.1.4 Grundprogrammierung..................6.1.5 Erweiterter Programmiermodus................ 6.1.6 Diagnose......................6.1.7 Zurücksetzen der Steuerung ................NXT2-Steuerung..................89 6.2.1 Anzeige ........................ 6.2.2 Befehle ........................
  • Seite 5 Installationshandbuch Fleck 2750 NXT/NXT2 - Inhaltsverzeichnis 9.2.1 Ventil verwendet zum Enthärten ................ 141 9.2.2 Ventil verwendet zum Filtern................143 Empfehlungen ..................... 144 9.3.1 Original-Ersatzteile verwenden ................144 9.3.2 Zugelassene Original-Schmiermittel verwenden ..........144 9.3.3 Wartungsanweisungen ..................144 Reinigung und Wartung................144 9.4.1...

  • Seite 6: Allgemeines

    Installationshandbuch Fleck 2750 NXT/NXT2 - Allgemeines Allgemeines Dokumentationsumfang Die Dokumentation bietet die notwendigen Informationen für eine sachgerechte Nutzung des Produkts. Sie enthält Benutzerinformationen zur Gewährleistung effizienter Installations-, Betriebs- und Wartungsverfahren. Der Inhalt dieses Dokuments basiert auf den zum Zeitpunkt der Veröffentlichung verfügbaren Informationen.

  • Seite 7: Bestimmungsgemäße Verwendung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Allgemeines Bestimmungsgemäße Verwendung Das Gerät ist nur für den Einsatz in Industrieumgebungen bestimmt und wurde speziell zur Wasseraufbereitung entwickelt. Verwendete Abkürzungen Assy Baugruppe (Assembly) BLFC Ansaugrateregler (Brine Line Flow Controller) Soleventil (Brine Valve) Kaltwasser (Cold Water)

  • Seite 8: Verfügbare Zertifizierungen

    Seite 161]. Falls das Problem weiterhin besteht, wenden Sie sich an → Ihren Lieferanten. Urheberrecht und Markenzeichen Alle aufgeführten Markenzeichen und Logos von Pentair sind Eigentum von Pentair. Eingetragene und nicht eingetragene Markenzeichen und Logos Dritter sind Eigentum der jeweiligen Inhaber. © 2020 Pentair. Alle Rechte vorbehalten. 8 / 180...

  • Seite 9: Haftungsbeschränkung

    Hersteller nicht als produktkompatibel aufgeführt sind; • Fehlfunktionen durch falsche Konfiguration und/oder Dimensionierung. Pentair lehnt jede Haftung für Geräte ab, die vom Benutzer den Pentair-Produkten vor- oder nachgeschaltet angebracht wurden sowie für Verfahren/Produktionsprozesse, die um die Anlage herum und in Verbindung mit dieser installiert sind. Störungen, Ausfälle, direkte oder indirekte Schäden, die durch solche Geräte oder Prozesse entstehen, sind ebenfalls von der Garantie...

  • Seite 10: Scan & Service"-App

    Installationshandbuch Fleck 2750 NXT/NXT2 - Allgemeines 1.10 „Scan & Service“-App Die mobile Applikation „Scan & Service“ ist die perfekte Unterstützung für Wartungspersonal im Arbeitsalltag. Durch einfaches Einscannen eines Identifikationsetiketts (1) am Ventil mit einem Smartphone werden sofort alle aktualisierten Informationen zu dem Produkt abgerufen, wie: •...

  • Seite 11: Sicherheit

    Installationshandbuch Fleck 2750 NXT/NXT2 - Sicherheit Sicherheit Erläuterung der Sicherheitspiktogramme GEFAHR Diese Kombination aus Symbol und Stichwort weist auf eine unmittelbare Gefahrensituation hin, die schwere oder tödliche Verletzungen zur Folge hat, wenn sie nicht vermieden wird. WARNUNG Diese Kombination aus Symbol und Stichwort weist auf eine eventuelle Gefahrensituation hin, die schwere oder tödliche Verletzungen zur Folge haben kann,...

  • Seite 12: Position Des Typenschilds

    Installationshandbuch Fleck 2750 NXT/NXT2 - Sicherheit Position des Typenschilds Modell Teilenummer Elektrische Nenngrößen Seriennummer Produktionsdatum Produktionsauftrag Verpflichtung Stellen Sie sicher, dass Typenschild und Sicherheitsetiketten am Gerät sauber und vollständig lesbar sind! Wenn erforderlich, ersetzen Sie sie durch neue Etiketten an denselben Stellen.

  • Seite 13: Material

    Installationshandbuch Fleck 2750 NXT/NXT2 - Sicherheit 2.3.2 Material Um einen ordnungsgemäßen Betrieb des Systems sowie die Sicherheit der Benutzer zu gewährleisten, sind folgende Punkte zu beachten: • Die hohe Transformatorspannung (100–240 V) erfordert besondere Vorsicht; • greifen Sie nicht mit den Fingern in das System (Gefahr durch bewegliche Teile und elektrische Schläge).
  • Seite 14 Installationshandbuch Fleck 2750 NXT/NXT2 - Sicherheit • während der Montage und Installation wird empfohlen, auf maximale Sauberkeit zu achten; • verwenden Sie zur Desinfektion Natrium- oder Calciumhypochlorid und führen Sie eine manuelle Regeneration durch. 14 / 180 Ref. MKT-IM-026 / A – 26.05.2020...

  • Seite 15: Beschreibung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Beschreibung Beschreibung Technische Kenndaten Konstruktionsdaten/Eigenschaften Ventilkörper Messing Gummibauteile EP oder EPDM Gewicht (Ventil mit Steuerung) 4,6 kg (max.) Empfohlener Betriebsdruck 1,8–8,6 bar Max. Eintrittsdruck 8,6 bar Hydrostatischer Testdruck 20 bar Wassertemperatur standard 1–43 °C Wassertemperatur für HW mengen- 1–65 °C (nur mit mechanischem oder elektronischem...
  • Seite 16 Installationshandbuch Fleck 2750 NXT/NXT2 - Beschreibung Soleleitung (1700/1710) ½” Elektrik Betriebsspannung Steuerung 24 VAC für NXT / 24 VDC für NXT2 Eingangsfrequenz 50 oder 60 Hz Ausgangsspannung Transformator 24 VAC für NXT / 24 VDC für NXT2 Eingangsspannung Motor bis März 24 VAC...

  • Seite 17: Kenndaten Durchflussleistung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Beschreibung Kenndaten Durchflussleistung Die Grafik zeigt den durch das Ventil erzeugten Druckverlust bei unterschiedlichen Durchflussmengen. Hiermit kann der maximale Ventildurchfluss in Abhängigkeit von den Systemeinstellungen (Eintrittsdruck etc.) bestimmt werden. Ebenfalls kann der Ventildruckabfall bei einem vorgegebenen Durchfluss und somit der Abfall des Systemdrucks im Vergleich zum Durchfluss bestimmt werden.

  • Seite 18: Umrisszeichnung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Beschreibung Umrisszeichnung 18 / 180 Ref. MKT-IM-026 / A – 26.05.2020...

  • Seite 19: Beschreibung Und Position Der Bauteile

    Installationshandbuch Fleck 2750 NXT/NXT2 - Beschreibung Beschreibung und Position der Bauteile 3.4.1 Mit NXT-Steuerung und AC-Motor Steuerkopf Abflussleitung Soleventil Soleleitung Injektorblock Einlass Ref. MKT-IM-026 / A – 26.05.2020 19 / 180...
  • Seite 20 Installationshandbuch Fleck 2750 NXT/NXT2 - Beschreibung Nockenwelle AC-Motor Kolben NXT-Steuerung Mikroschalter Statusleuchte Anzeige Diagnosetaste Einstellungstaste Umschalttaste Regenerationstaste 20 / 180 Ref. MKT-IM-026 / A – 26.05.2020...

  • Seite 21: Mit Nxt-Steuerung Und Dc-Motor

    Installationshandbuch Fleck 2750 NXT/NXT2 - Beschreibung 3.4.2 Mit NXT-Steuerung und DC-Motor Hinweis Ab April 2019 werden NXT-Ventile mit einem 24 VDC-Motor geliefert. Dieser Motor ist mit einem AC/DC-Wechselrichter ausgestattet, der die Stromversorgung mit 24 VAC oder mit 24 VDC ermöglicht. Bei Verwendung von NXT-Platinen, die eine 24 VAC- Stromversorgung benötigen und daher 24 VAC an den Motor senden, wandelt der...
  • Seite 22 Installationshandbuch Fleck 2750 NXT/NXT2 - Beschreibung Statusleuchte Anzeige Diagnosetaste Einstellungstaste Umschalttaste Regenerationstaste 22 / 180 Ref. MKT-IM-026 / A – 26.05.2020...
  • Seite 23 Installationshandbuch Fleck 2750 NXT/NXT2 - Beschreibung AC/DC-Konverter Nockenwelle DC-Motor Kolben NXT-Steuerung Mikroschalter Ref. MKT-IM-026 / A – 26.05.2020 23 / 180...

  • Seite 24: Mit Nxt2-Steuerung Und Dc-Motor

    Installationshandbuch Fleck 2750 NXT/NXT2 - Beschreibung 3.4.3 Mit NXT2-Steuerung und DC-Motor AC/DC-Konverter DC-Motor Kolben NXT2-Steuerung Nockenwelle Mikroschalter 24 / 180 Ref. MKT-IM-026 / A – 26.05.2020...
  • Seite 25 Installationshandbuch Fleck 2750 NXT/NXT2 - Beschreibung Statusleuchte Anzeige Links-/Diagnosetaste Abwärtstaste Aufwärtstaste Regen.-Taste Steuerkopf Abflussleitung Soleventil Soleleitung Injektorblock Einlass Ref. MKT-IM-026 / A – 26.05.2020 25 / 180...

  • Seite 26: Systemregenerationszyklus

    Installationshandbuch Fleck 2750 NXT/NXT2 - Beschreibung Systemregenerationszyklus Hinweis Dieses Ventil ermöglicht die Filterung und Regenerationen im Gleichstrom. 3.5.1 Regenerationszyklus im Gleichstrom (Betrieb mit 5 Zyklen) Betrieb — Normaler Einsatz Unbehandeltes Wasser wird abwärts durch das Harzbett und anschließend aufwärts durch das Steigrohr geleitet.
  • Seite 27 Installationshandbuch Fleck 2750 NXT/NXT2 - Beschreibung BETRIEB NORMALER EINSATZ RÜCKSPÜLEN Auslass Einlass Auslass Einlass Abfluss Ventil Ventil BESALZEN & LANGSAMSPÜLEN SCHNELLSPÜLEN Auslass Einlass Auslass Einlass Abfluss Abfluss Ventil Ventil Solebehälter SOLEBEHÄLTERFÜLLEN PAUSE & WARTEN Auslass Einlass Auslass Einlass Ventil Ventil Solebehälter...

  • Seite 28: Filtrationszyklus (Betrieb Mit 3 Zyklen)

    Installationshandbuch Fleck 2750 NXT/NXT2 - Beschreibung 3.5.2 Filtrationszyklus (Betrieb mit 3 Zyklen) Betrieb — Normaler Einsatz Unbehandeltes Wasser wird abwärts durch das Filtermedium und anschließend aufwärts durch das Steigrohr geleitet. Verunreinigungen werden vom Medium zurückgehalten. Das Wasser wird gefiltert, während es das Medium passiert.
  • Seite 29 Installationshandbuch Fleck 2750 NXT/NXT2 - Beschreibung BETRIEB NORMALER EINSATZ RÜCKSPÜLEN Auslass Einlass Auslass Einlass Abfluss Ventil Ventil BETRIEB SCHNELLSPÜLEN NORMALER EINSATZ Auslass Einlass Auslass Einlass Abfluss Ventil Ventil Unaufbereitetes Wasser, nur mit Kolben mit Bypass Ref. MKT-IM-026 / A – 26.05.2020...

  • Seite 30: Konfigurationen Für Enthärter Ohne Bypass Und Filter

    Installationshandbuch Fleck 2750 NXT/NXT2 - Beschreibung Konfigurationen für Enthärter ohne Bypass und Filter 3.6.1 Enthärter im Gleichstrom Das Ventil wird mit dem NXT/NXT2-Steuerkopf 2510/2750/2850, Teilenummer PH275NC-001 und einer Injektorbaugruppe 1600 oder 1700/1710 montiert. NXT/NXT2 Steuerkopf 2510/2750/2850 Injektorbaugruppe 1600 oder 1700/1710 3.6.2...

  • Seite 31: Filter

    Installationshandbuch Fleck 2750 NXT/NXT2 - Beschreibung 3.6.3 Filter Das Ventil wird mit dem NXT/NXT2-Steuerkopf 2510/2750/2850, Teilenummer PH275NC-001 einem Injektorsatz für Filteranpassung 2750/2850/2910, Teilenummer 29249 montiert. NXT/NXT2 Steuerkopf 2510/2750/2850 Injektorsatz für Filteranpassung Ref. MKT-IM-026 / A – 26.05.2020 31 / 180...

  • Seite 32: Systemdimensionierung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Systemdimensionierung Systemdimensionierung Empfohlene Injektor-/DLFC-/BLFC-Ventilkonfiguration Sole- Behälter- Harzmen- Injektor DLFC BLFC syst. durchmes- [in] Farbe Farbe [gpm] DF [gpm] UF [gpm] 2750/ 35–42 Weiß 0,50 1600 43–56 Blau 57–85 Gelb 2750/ 83–113 Gelb 1700 114–198 Grün 10,0 199–283...

  • Seite 33: Bestimmen Der Erforderlichen Harzmenge

    Installationshandbuch Fleck 2750 NXT/NXT2 - Systemdimensionierung Betriebsgeschwindigkeit Eingangshärte °f °dH [Bettvolumen pro Stunde] [mg/l als CaCO °TH 8–40 < 350 < 35 < 19,6 8–30 350–450 35–45 19,6–25,2 8–20 > 450 > 45 > 25,2 Vorsicht - Material Gefahr von Leckagen durch nicht eingehaltene Betriebsgeschwindigkeit! Die Nichtbeachtung der Betriebsgeschwindigkeit führt zum Austritt von hartem Wasser...

  • Seite 34: Harzaustauschkapazität Und Anlagenkapazität

    Installationshandbuch Fleck 2750 NXT/NXT2 - Systemdimensionierung = Fs × BV mit: max. Betrieb Betrieb : Betriebsdurchfluss [m max. Betrieb : Betriebsgeschwindigkeit [BV/h] Betrieb BV: Harzbettvolumen [m Auf der Grundlage dieser erforderlichen Harzmenge ist es nun möglich, den benötigten Behälter zu bestimmen. Beachten Sie, dass mindestens ein Drittel des Gesamtvolumens des Behälters leer bleiben muss, damit die Bettausdehnung während der Rückspülung ausreichend ist, um eine...
  • Seite 35 Installationshandbuch Fleck 2750 NXT/NXT2 - Systemdimensionierung Salzmenge Entsprechende Harzaus- °f.m °dH.m [g/l tauschkapazität [pro l [pro l Harz Harz Harz [g/l ] als CaCO Harz 53,8 5,38 3,01 55,5 5,55 58,5 5,85 3,27 62,7 6,27 66,9 6,69 3,74 3,97 75,3...

  • Seite 36: Ventilkonfiguration

    Installationshandbuch Fleck 2750 NXT/NXT2 - Systemdimensionierung 4.2.4 Ventilkonfiguration Anhand von Harzmenge, Behältergröße und Harzkenndaten kann die erforderliche Ventilkonfiguration bestimmt werden. Die Harzkenndaten geben die Rückspülgeschwindigkeit sowie die Besalzungs- und Langsamspülgeschwindigkeit an, die eingehalten werden müssen, um eine ordnungsgemäße Regeneration der Anlage zu gewährleisten. Bestimmen Sie anhand dieser Daten den erforderlichen Rückspüldurchfluss sowie den Durchfluss für Besalzen und...
  • Seite 37 Installationshandbuch Fleck 2750 NXT/NXT2 - Systemdimensionierung Hinweis Mehrere Parameter müssen möglicherweise angepasst werden. Zum Berechnen der Zyklusdauer muss die Ventilkonfiguration bekannt sein, die abhängig ist von: • der Behältergröße; • den Harzkenndaten für die zur Rückspülung des Harzbetts erforderliche Geschwindigkeit;...
  • Seite 38 Installationshandbuch Fleck 2750 NXT/NXT2 - Systemdimensionierung Berechnen der Langsamspüldauer: Die für das Langsamspülen zu verwendende Wassermenge ist in den Harzkenndaten des Herstellers angegeben. Im Allgemeinen empfiehlt es sich, zum Langsamspülen nach dem Besalzen zwischen 2 und 4 BV Wasser zu verwenden. Der Langsamspülzyklus ermöglicht, dass die Sole langsam durch das Harzbett geschoben wird, so dass das Harz für eine ausreichend...

  • Seite 39: Salzmengenbestimmung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Systemdimensionierung x BV / S mit: Salz Lös : Zur Bereitstellung der Sole anzusaugende Was- sermenge [l] : Salzdosierung pro Liter Harz [g/l] Salz BV: Bettvolumen [l] : 360g/l – Löslichkeit Salz pro Liter Wasser Lös...

  • Seite 40: Injektoren 1650

    Installationshandbuch Fleck 2750 NXT/NXT2 - Systemdimensionierung INJEKTOR 2 Gesamt Spülen Besalzen Eintrittsdruck [bar] INJEKTOR 3 Gesamt Spülen Besalzen Eintrittsdruck [bar] 4.4.2 Injektoren 1650 INJEKTOR 1 Gesamt Spülen Besalzen Eintrittsdruck [bar] 40 / 180 Ref. MKT-IM-026 / A – 26.05.2020...

  • Seite 41: Injektoren 1700/1710

    Installationshandbuch Fleck 2750 NXT/NXT2 - Systemdimensionierung INJEKTOR 2 Gesamt Spülen Besalzen Eintrittsdruck [bar] INJEKTOR 3 Gesamt Spülen Besalzen Eintrittsdruck [bar] 4.4.3 Injektoren 1700/1710 INJEKTOR 3C Gesamt Spülen Spülen Besalzen Besalzen Eintrittsdruck [bar] Ref. MKT-IM-026 / A – 26.05.2020 41 / 180...
  • Seite 42 Installationshandbuch Fleck 2750 NXT/NXT2 - Systemdimensionierung INJEKTOR 4C Gesamt Spülen Besalzen Eintrittsdruck [bar] INJEKTOR 5C Gesamt Spülen Besalzen Eintrittsdruck [bar] 42 / 180 Ref. MKT-IM-026 / A – 26.05.2020...

  • Seite 43: Installation

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation Installation VORSICHT Verletzungsgefahr durch Stromschlag oder unter Druck stehende Teile! Der Zugriff auf interne Bauteile des Systems zur Durchführung jeglicher technischer Arbeiten ist nicht qualifizierten Personen strengstens untersagt. Stellen Sie sicher, dass die Stromversorgung getrennt, die Wasserzufuhr geschlossen und das System drucklos ist, bevor die vordere Abdeckung für den Zugriff auf interne...

  • Seite 44: Installationsumgebung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation Installationsumgebung 5.3.1 Allgemein • Verwenden Sie ausschließlich für die Wasserenthärtung vorgesehene Solesalze. Verwenden Sie kein Streu-, Block- oder Steinsalz; • stellen Sie eine aufrechte Position des Medienbehälters sicher. Drehen Sie den Behälter nicht auf die Seite oder kopfüber und lassen Sie ihn nicht fallen. Ein Umdrehen des Behälters kann ein Eindringen des Mediums in das Ventil oder ein Verstopfen des oberen Siebs zur Folge haben;...

  • Seite 45: Mechanik

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation • vergewissern Sie sich, dass die Steuerung an eine Stromquelle angeschlossen ist; • wenn das Stromkabel beschädigt ist, muss es zwingend von qualifiziertem Personal ersetzt werden. 5.3.4 Mechanik Vorsicht - Material Gefahr von Schäden durch falsche Schmiermittelverwendung! Verwenden Sie keine Schmiermittel auf Mineralölbasis, wie z.

  • Seite 46: Anschließen Des Ventils An Die Rohrleitung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation • konstante Stromversorgung für den Betrieb der Steuerung; • Mindestrohrlänge zum Warmwasserbereiter von 3 m (10 Fuß), um den Rückstau von Heißwasser in das System zu verhindern; • installieren Sie vor einem Wassererwärmer stets ein Rückschlagventil, um den Enthärter vor zurückfließendem Heißwasser zu schützen;...
  • Seite 47 Installationshandbuch Fleck 2750 NXT/NXT2 - Installation Wandbefestigung min 200 mm flexible Leitung min 200 mm flexible Leitung Wandbefestigung • Die Abbildungen oben zeigen, wie die Leitungsanschlüsse zu montieren sind; • um die Längenausdehnung des Behälters angemessen kompensieren zu können, müssen die flexiblen Leitungen horizontal angebracht werden;...
  • Seite 48 Installationshandbuch Fleck 2750 NXT/NXT2 - Installation • in jedem Fall jedoch können Fehler durch inkorrekte Installationen und/oder Leitungsanschlüsse zu einem Verlust der Garantie für die Pentair-Produkte führen; • in gleicher Weise ist die Verwendung von Schmiermittel* [ → Seite 48] am Ventilgewinde nicht zulässig und führt zu einem Verlust der Garantie für Ventil und Behälter.

  • Seite 49: Blockdiagramm Und Konfigurationsbeispiel

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation Blockdiagramm und Konfigurationsbeispiel Blockdiagramm Druckmesser Haupteingang Benutzerleitung Rückschlagventil zur Vermeidung von Filterkartusche Wasserschäden Bypass Druckregler Zähler Empfohlene Optionen Mischvorrichtung Kann in das Ventil Abflussleitung integriert werden Soleleitung Ventil Solebehälter Harzbehälter Abfluss Konfigurationsbeispiel Top-Montage 2750-NXT/NXT2...

  • Seite 50: Regenerationsarten

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation Regenerationsarten Verpflichtung Bei den Systemen 5 und 6 mit mehreren Behältern müssen Ventilversionen ohne Bypass (NBP) verwendet werden! Bei den Systemen 7, 8 (nur für NXT2), 9 und 14 mit mehreren Behältern müssen Ventilversionen mit Bypass (WBP) in Kombination mit Magnetventilen am Ausgang verwendet werden! Das Magnetventil muss angeschlossen werden an AUSGANG P6 24 VAC 50/60Hz, 0,25 A,...

  • Seite 51: Einzelventil (System 4)

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation 5.7.1 Einzelventil (System 4) Wie der Name besagt, arbeitet dieses System mit nur einem Ventil. Die Regeneration kann entsprechend der aufbereiteten Menge (zeitverzögert oder sofort), zeitgesteuert oder per externem Remote-Regenerationssignal oder an bestimmten Wochentagen gestartet werden (nur NXT2-Steuerung).

  • Seite 52: Mehrere Ventile, Parallelsystem Mit Aufeinanderfolgenden Regenerationen (System 6)

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation 5.7.3 Mehrere Ventile, Parallelsystem mit aufeinanderfolgenden Regenerationen (System 6) Dieser Systemtyp kann für Systeme mit 2 bis 4 Ventilen mit NXT-Steuerung und Systeme mit 2 bis 8 Ventilen mit NXT2-Steuerung verwendet werden. Es wird nur ein Wasserzähler für das gesamte System benötigt.

  • Seite 53: Doppelsystem, Abwechselnd, Zeitverzögert (System 8) (Nur Nxt2)

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation Einlass Auslass Ventil Zähler Behälter Rückschlagventil 5.7.5 Doppelsystem, abwechselnd, zeitverzögert (System 8) (nur NXT2) Dieses System arbeitet mit zwei Ventilen und einem Zähler. Im normalen Betrieb zeigt die Steuerung jedes Ventils die Uhrzeit und die verbleibende Wassermenge an.

  • Seite 54: Mehrere Ventile, Bedarfsgeregeltes System (System 14)

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation Betriebsstellung geschaltet hat. Wenn der Regenerationszyklus beendet ist, schaltet die regenerierte Einheit in den Standby-Modus. Der Standby-Modus der einzelnen Behälter wird über die Ausgangsklemmen für den unteren Antriebsmotor gesteuert (24 VAC oder 24 VDC, siehe P6 in Anschlüsse NXT-Steuerung [...
  • Seite 55 Installationshandbuch Fleck 2750 NXT/NXT2 - Installation Der Gesamtdurchfluss zum Hauptbehälter nimmt zu und überschreitet den ersten programmierten Startpunkt. Der Durchflussbedarf bleibt für die voreingestellte Zeitdauer über dem Startpunkt. Der nächste Behälter (mit der geringsten verbleibenden Menge) schaltet vom Standby in den Betrieb. Dadurch wird der Gesamtdurchfluss auf beide Zähler verteilt.
  • Seite 56 Installationshandbuch Fleck 2750 NXT/NXT2 - Installation Einlass Auslass Ventil Behälter Rückschlagventil Betrieb Betrieb Betrieb Standby Zähler Der Gesamtdurchfluss ist auf drei Zähler verteilt Der dritte Behälter kehrt wieder in Standby zurück, wenn der Bedarf unter den zweiten Startpunkt sinkt. Einlass...

  • Seite 57: Systembetrieb Während Regeneration

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation Einlass Auslass Ventil Behälter Rückschlagventil Als 4. in Als 3. in Als 2. in Als 1. in Standby Standby Standby Standby (Hauptventil) Zähler 5.7.7.2 Systembetrieb während Regeneration Der Hauptbehälter regeneriert, wenn seine verbleibende Menge null ist. Der nächste Behälter mit der geringsten verbleibende Menge wird zum neuen Hauptbehälter.

  • Seite 58: Elektrische Anschlüsse

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation Elektrische Anschlüsse CMN: Common Magnetventil Durchflussmesser Sw1: Schalter Ventil Startposition GND: Masse Sw2: Schalter Ventil Zyklusschrittpositi- HCAM: Nockenscheibe Ventil Startposition Sw3: Schalter unterer Antriebsmotor (nur für Ventile 2910 und 3900) LCK: Remote-Regeneration gesperrt UDM:...

  • Seite 59: Anschlüsse Nxt-Steuerung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation 5.8.1 Anschlüsse NXT-Steuerung Ref. MKT-IM-026 / A – 26.05.2020 59 / 180...

  • Seite 60: Anschlüsse Nxt2-Steuerung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation 5.8.2 Anschlüsse NXT2-Steuerung Vorsicht - Material Gefahr von Schäden durch falschen Anschluss! Schließen Sie keine 24V-Stromversorgung (AC oder DC) am Schalterstecker für den unteren Kolben P17 an, da dies die Elektronikplatine sofort und irreversibel beschädigen würde.

  • Seite 61: Anschlüsse Nxt-Steuerung Für Mehrere Ventile

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation 5.8.3 Anschlüsse NXT-Steuerung für mehrere Ventile 2 NXT-Steuerungen Doppelsystem 5, 6, 7, 9 und 14 3 NXT-Steuerungen Dreifachsystem 5, 6, 9 und 14 4 NXT-Steuerungen Vierfachsystem 5, 6, 9 und 14 Hinweis Das Ventil mit der Adresse #1 darf sich nicht am linken oder rechten Ende des Systems befinden, um eine einwandfreie Informationskommunikation zwischen den 4 Ventilen des Systems zu gewährleisten.

  • Seite 62: Anschlüsse Nxt2-Steuerung Für Mehrere Ventile

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation 5.8.4 Anschlüsse NXT2-Steuerung für mehrere Ventile Verpflichtung Verwenden Sie CAT5 (mit RJ45-Stecker) oder besser verdrillte Zweidrahtleitungen mit einer maximalen Länge von 30 Metern! 2 NXT2-Steuerungen Doppelsystem 5, 6, 7, 8, 9 und 14 3 NXT2-Steuerungen...

  • Seite 63: Bypass

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation Bypass An allen Wasseraufbereitungssystemen muss ein Bypass-Ventilsystem installiert werden. Bypass-Ventile trennen den Enthärter vom Wassersystem und ermöglichen die Verwendung von nicht aufbereitetem Wasser. Reparatur- oder routinemäßige Wartungsarbeiten können ebenfalls eine Umgehung des Systems erfordern.

  • Seite 64: Anschließen Der Überlaufleitung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation Die Abflussleitung kann bis zu einer Höhe von 1,8 m erhöht werden, sofern sie eine Länge von 4,6 m nicht überschreitet und der Wasserdruck am Enthärter mindestens 2,76 bar beträgt. Die Anhebung kann pro zusätzliche 0,69 bar Wasserdruck am Abflussanschluss um 61 cm erhöht werden.

  • Seite 65: Anschließen Der Soleleitung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Installation Nicht mit der Abflussleitung der Steuerung verbinden. Die Überlaufleitung muss eine direkte, separate Leitung von der Überlaufarmatur zu Abfluss, Abwasserleitung oder Wanne sein. Einen Luftspalt gemäß den Anweisungen zur Abflussleitung vorsehen. Überlaufarmatur Abflussrohrleitung Schlauch fixieren...

  • Seite 66: Programmierung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Programmierung NXT-Steuerung 6.1.1 Anzeige 1. Systemtyp • 4: Einzelventil; • 5: Mehrere Ventile, Parallelsystem mit Sperre, 2 bis 4 Ventile; • 6: Mehrere Ventile, Parallelsystem mit aufeinanderfolgenden Regenerationen, 2 bis 4 Ventile; • 7: Abwechselndes Doppelsystem mit Sofortregeneration, 2 Ventile;...

  • Seite 67: Befehle

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 6. Betriebsmodus • verbleibende Menge im mengengesteuerten Modus; • verbleibende Tage bis zur nächsten Regeneration im zeitgesteuerten Modus. 6.1.2 Befehle Hinweis Sie können jederzeit D drücken, um ohne zu speichern zum Startbildschirm zurückzukehren. Die Menüs werden in einer festgelegten und aufsteigenden Reihenfolge angezeigt.

  • Seite 68: Grundprogrammierung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 6.1.4 Grundprogrammierung 6.1.4.1 Tabelle Grundprogrammierung Parameter Optionen Definition Hinweis SPRACHE ENGLISH Englisch FRANCAIS Französisch DEUTSCH Deutsch ITALIANO Italienisch ESPANOL Spanisch EINGANGSHÄR- 1 bis 1’999 Milligramm CaCO Dieser Bildschirm wird bei Systemtyp TEGRAD 6 nur an der Haupteinheit angezeigt.
  • Seite 69 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Stellen Sie die Eingangshärte mit ein. 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. 6.1.4.4 Tage bis Zwangsregeneration Stellen Sie die maximale Anzahl an Tagen ein, die das Ventil ohne Regeneration in Betrieb ist, unabhängig von der verbrauchten Wassermenge.

  • Seite 70: Erweiterter Programmiermodus

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 6.1.5 Erweiterter Programmiermodus Hinweis Sobald der Programmiermodus aufgerufen wurde, können alle Parameter angezeigt oder den Bedürfnissen entsprechend eingestellt werden. Je nach aktueller Programmierung werden einige Funktionen nicht angezeigt bzw. können nicht ausgewählt werden. 6.1.5.1...
  • Seite 71 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Parameter Optionen Definition Hinweis VENTILTYP 2750 (Werkseinstellung) 2850 2900/2910 3150 3900 STAGER- NOTCH CAM REGENERATION GLEICH- (Werkseinstellung) STROM GEGEN- Nicht verfügbar für Ventil 2850. STROM GEGEN- Nicht verfügbar für Ventile 2850, 3150 STROM ZU- und 3900.
  • Seite 72 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Parameter Optionen Definition Hinweis STARTPUNKT 1 1 bis 3997 L/min Dieser Bildschirm wird nur bei Sys- temtyp 14 und nur auf der Haupt- VERZÖGERUNG 30 bis 99 Sekunden steuerung (Ventiladresse #1) ange- (standardmäßig 30 Se- zeigt.
  • Seite 73 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Parameter Optionen Definition Hinweis ZUSATZRELAIS Nicht kompatibel mit aktivierter Do- sierpumpe. NEIN (Werkseinstellung) Bewegen Sie sich mit der Umschalt- taste nach links. ZUSATZRELAIS 00:00:00 bis Uhrzeit Wird nur angezeigt, wenn das Zusatz- REG START...

  • Seite 74: Aufrufen Des Erweiterten Programmiermodus

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Parameter Optionen Definition Hinweis ZÄHLER 1.0" FLUE- Dieser Parameter ist nur für mengen- GELRAD gesteuerte Ventilen verfügbar. Der voreingestellte Wassermessertyp 1.0" TURBI- hängt vom Ventiltyp ab. Dieser Bildschirm wird bei Systemtyp 1.5" FLUE- 6 und 7 nur an der Haupteinheit (#1) GELRAD angezeigt.

  • Seite 75: Systemgröße

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung • 4 (Werkseinstellung): Einzelventil; • 5: Mehrere Ventile, Parallelsystem mit Sperre; • 6: Mehrere Ventile, Parallelsystem mit aufeinanderfolgenden Regenerationen; • 7: Doppelsystem, abwechselnd, Sofortregeneration; • 9: Mehrere Ventile, Parallelsystem mit Standby-Einheit; • 14: Mehrere Ventile, bedarfsgeregeltes System.
  • Seite 76 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Hinweis Wird nur bei Systemen mit mehreren Ventilen und nur am Hauptventil #1 angezeigt. Optionen: • 2 Ventile im System (Werkseinstellung); • 3 Ventile im System; • 4 Ventile im System. 1. Stellen Sie die Systemgröße mit ein.

  • Seite 77: Regenerationsrichtung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 6.1.5.9 Regenerationsrichtung Einstellen der Fließrichtung während des Besalzungszyklus. Hinweis Die Verfügbarkeit hängt von dem im vorherigen Schritt eingestellten Ventiltyp ab. Optionen: • Gleichstrom (standardmäßig); • Gegenstrom (nicht bei Ventiltyp 2850); • Gegenstrom zuerst Befüllen (nur bei Typ 2750 und 2900/2910).

  • Seite 78: Anlagenkapazität

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung • METRISCH-EU: Menge in Liter, Zeitanzeige 24 Stunden und Härte je nach Spracheinstellung: EN: mg/l als Ca- FR: °F GE: °dH IT: °TH SP: °TH 1. Stellen Sie das Anzeigeformat mit ein. 2. Drücken Sie , um die Einstellung zu bestätigen und zum...
  • Seite 79 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 6.1.5.14 Eingangshärte Hinweis Wird nur angezeigt, wenn das Ventil auf mengengesteuert eingestellt ist. Dieser Bildschirm wird bei Systemtyp 6 nur an der Haupteinheit (#1) angezeigt. Bei allen anderen Systemtypen wird es an allen Einheiten angezeigt.
  • Seite 80 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Stellen Sie den Durchfluss für Startpunkt 2 mit ein. ð Einstellbar von Startpunkt 1+1 bis 3998 l/min. 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. 3. Stellen Sie die Verzögerung für Startpunkt 2 mit ein.
  • Seite 81 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Stellen Sie die Anzahl der Tage mit ein. Ohne Zwangsregeneration. 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. ð Einstellbar von: Zwangsweise alle 3 Tage. 1 bis 99 Tage bei zeitgesteuerter Regeneration;...
  • Seite 82 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Stellen Sie die Zyklusdauer mit ein. 1. Rückspülen: 10 min (Werkseinstellung). 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. 3. Wiederholen Sie die Einstellung für jeden Zyklus.
  • Seite 83 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Aktivieren Sie das Relais mit Deaktiviert. 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. 3. Stellen Sie die Zeit für die Relaisaktivierung mit Relais bei Regenerations- ein.
  • Seite 84 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Aktivieren Sie das Relais mit Deaktiviert. 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. 3. Stellen Sie die Menge für die Relaisaktivierung mit Relais alle 20 Liter aktiviert.

  • Seite 85: Speichern Der Parameter

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Hinweis Für diesen Parameter gibt es zwei Einstellungen. Der erste Bildschirm ist für die Eingabe des maximalen Zählerdurchflusses. Der zweite Bildschirm ist für die Eingabe der Werte für den Durchflussmesser (Impulse/ Menge). 1. Stellen Sie den maximalen Durchfluss mit Beispiel: 290 L/min.

  • Seite 86: Stunden Zwischen Den Beiden Letzten Regenerationen

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 2. Drücken Sie , um mit dem nächsten Schritt fortzufahren. 3. Drücken Sie D, um den Diagnosemodus jederzeit zu verlassen. 6.1.6.2 Aktueller Durchfluss Hinweis Die Anzeige wird sekündlich aktualisiert. 6.1.6.3 Spitzendurchfluss Hinweis Die Steuerung erfasst den höchsten Durchfluss seit der letzten Regeneration.

  • Seite 87: Stunden Seit Der Letzten Regeneration

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 6.1.6.6 Stunden seit der letzten Regeneration Hinweis Zeigt die Stunden seit der letzten Regeneration an, was die Dauer des aktuellen Betriebszyklus wiedergibt. 6.1.6.7 Verbleibende Menge Hinweis Zeigt die verbleibende Menge für das Ventil an, an dem die Steuerung installiert ist, außer bei System 6, dort wird die verbleibende Menge für das gesamte System...

  • Seite 88: Zurücksetzen Der Steuerung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Verpflichtung Überprüfen Sie bei einem System mit mehreren Ventilen die Kompatibilität der Steuerungssoftware! 6.1.7 Zurücksetzen der Steuerung Verpflichtung Nachdem Sie diesen Vorgang beendet haben, überprüfen Sie alle Programmierschritte! Hinweis Es gibt zwei Möglichkeiten, um die Steuerung zurückzusetzen: Teilweises und vollständiges Zurücksetzen.

  • Seite 89: Nxt2-Steuerung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung NXT2-Steuerung Hinweis Alle Angaben in diesem Kapitel entsprechen Software-Version 1.0.1387. 6.2.1 Anzeige 1. Systemtyp • 4: Einzelventil; • 5: Mehrere Ventile, Parallelsystem mit Sperre, 2 bis 8 Ventile; • 6: Mehrere Ventile, Parallelsystem mit aufeinanderfolgenden Regenerationen, 2 bis 8 Ventile;...
  • Seite 90 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 3. Ventilstatus • Initialisierung: nach einem Stromausfall oder einer Änderung der Einstellungen initialisieren die Steuerungen ca. 30 Sekunden lang; • Sperrintervall: die Steuerung befindet sich innerhalb des Sperrintervalls; • Fernsperre: die Steuerung erhält ein Fernsignal zur Sperrung;...

  • Seite 91: Befehle

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 12. Links-Taste • Zurück zum vorherigen Menüpunkt; • Menü ohne zu speichern verlassen; • Diagnosemenü aufrufen. 6.2.2 Befehle 6.2.2.1 Menübefehle Hinweis Sie können in jedem Menü drücken, um ohne zu speichern zum vorherigen Bildschirm zurückzukehren.

  • Seite 92: Uhrzeitmenü

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung • Sofortige Regeneration auslösen • Zugang zum Menü Benutzerprogrammierung • Zugang zum Menü Erweiterte Programmierung 6.2.3 Uhrzeitmenü Verpflichtung Stellen Sie bei Systemen mit mehreren Ventilen die Uhrzeit am Hauptventil (#1) ein! Die Uhrzeit wird an den anderen Ventilen automatisch innerhalb von 10 Sekunden aktualisiert.

  • Seite 93: Grundprogrammierung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Stellen Sie den Kalendertag mit ein: 2. Drücken Sie , um die Einstellung zu bestätigen und verlassen Sie das Menü durch Speichern der Einstellungen. 6.2.4 Grundprogrammierung 6.2.4.1 Tabelle Grundprogrammierung Parameter Optionen Definition Hinweis...
  • Seite 94 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Verpflichtung Muss bei zeitgesteuertem Ventil eingestellt werden! Hinweis Bei mengengesteuerten Ventilen würde der Parameter Zwangsregeneration nur dann eine Regeneration auslösen, wenn die mengenabhängige Ansteuerung vor dem Ablauf der Zeitspanne für die Zwangsregeneration noch keine Regeneration ausgelöst hat.

  • Seite 95: Einstellungen Übertragen

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Stellen Sie die Wasserhärte mit ein. 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. 6.2.4.5 Verbleibende Menge Zeigt die Menge an, die bis zur Erschöpfung der Anlagenkapazität verbleibt. Dieser Parameter kann erforderlichenfalls angepasst werden und entspricht nach der nächsten Regeneration...
  • Seite 96 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Parameter Optionen Definition Hinweis SPRACHE ENGLISH Englisch (Werkseinstel- lung) FRANCAIS Französisch DEUTSCH Deutsch ITALIANO Italienisch ESPANOL Spanisch NEDER- Niederländisch LANDS PORTUGUES Portugiesisch HILFE NAME 1 Maximal 12 Zeichen. HILFE NAME 2 UNTERSTUET- Maximal 14 Zeichen.
  • Seite 97 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Parameter Optionen Definition Hinweis GRENZWERTEIN- 60 bis 300 Sekunden Nur bei System 14; STELLUNG #X - Zeitspanne, innerhalb welcher der STANDBYDAUER Betriebsdurchfluss unter dem ange- gebenen Grenzwert liegen muss, da- mit einer der Behälter im System wieder in Standby geht.
  • Seite 98 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Parameter Optionen Definition Hinweis KAPAZITAET 0 bis 9999999 Gramm als CaCO -Äqui- Diese Bildschirme werden nur ange- valent wenn Härteein- zeigt, wenn die eingestellte Regene- heit mg/l rationsart „Enthärter mengenge- l x °FTH wenn Härteein- steuert, sofortig oder zeitverzögert“...
  • Seite 99 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Parameter Optionen Definition Hinweis FERNREGENERA- (Werkseinstellung) TION SOFORTIGER VERZOEGER- SIGNALDAUER 1 bis 5940 Sekunden Wird nur angezeigt, wenn Fernrege- UM ZU AKTIVIE- neration, sofortig oder zeitverzögert gewählt wurde. TAGES DER WO- Sonntag (Werkseinstel- Dieser Bildschirm wird nur ange-...
  • Seite 100 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Parameter Optionen Definition Hinweis SPERRUNG ENDE 00:00 bis Uhrzeit Dieser Bildschirm wird nur ange- 23:59 zeigt, wenn das Sperrintervall 1 pro- grammiert wurde. SPERRUNG IN- Dieser Bildschirm wird nur ange- TERVALL #2 zeigt, wenn das Sperrintervall 1 pro- (Werkseinstellung) grammiert wurde.
  • Seite 101 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Parameter Optionen Definition Hinweis IMPULSE/L 0 bis 1500 IMPULSE/L Wird nur angezeigt, wenn bei Was- sermessertyp „GENE- SPITZENDURCH- 76 bis 7570 l/min RISCH“ (Fremdfabrikat) gewählt FLUSS - L/MIN wurde. der theoretisch programmierbare Höchstwert beträgt zwar 9999 bzw.
  • Seite 102 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Parameter Optionen Definition Hinweis AUX. 1: ZEIT BA- 0 bis Gesamt- Minuten Wird nur angezeigt, wenn für Zusatz- SIEREND - regenerati- relais 1 „zeitbasiert“ gewählt wurde. STARTZEIT #1 onsdauer mi- nus 1 Minute AUX. 1: ZEIT BA-...
  • Seite 103 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Parameter Optionen Definition Hinweis AUX 2 STANDBY Aktiviert das Relais ab Beginn der Regeneration und während der Standby-Phase. (Werkseinstellung) ALARMBA- Jeder Alarm oder Fehler, der von SIERT der Steuerung erkannt wird, wird als Signal am Zusatzrelais #2 ausgege- ben.
  • Seite 104 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Parameter Optionen Definition Hinweis AUX. 2: VOLUMEN 0 bis MAX Liter Wird nur angezeigt, wenn für Zusatz- BASIEREND - VO- relais 1 „volumenbasiert“ gewählt LUMEN - L wurde; Der Volumenbereich hängt von der Kapazität ab;...

  • Seite 105: Name 1 Und 2 Des Wartungskontakts

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Wählen Sie die Option mit aus. 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. 6.2.5.4 Sprache Auswählen der Anzeigesprache. Optionen: • Englisch (Werkseinstellung); • Französisch; • Deutsch;...

  • Seite 106: Behälteranzahl

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Hinweis Maximal 14 Stellen. Tipp Drücken Sie 2 Sekunden lang , um sofort zum nächsten Bildschirm zu wechseln. 1. Geben Sie die Telefonnummer mit ein; ð Jedes Zeichen kann von 0 bis 9 ausgewählt werden oder leer bleiben;...
  • Seite 107 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Stellen Sie die Anzahl der Behälter mit ein; 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. 6.2.5.9 Grenzwerte Einstellen von Durchfluss, Betriebs- und Standby-Dauer für das Umschalten des Behälters vom Standby in den Betrieb.
  • Seite 108 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung • 3900; • 2815. 1. Stellen Sie den Ventiltyp am 2750 mit ein; 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. 6.2.5.11 Regenerationsrichtung Einstellen der Fließrichtung während des Besalzungszyklus bei einem Enthärter oder Auswahl Filter.

  • Seite 109: Härteeinheiten

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Stellen Sie die Regenerationsart mit ein; 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. 6.2.5.13 Einheit Einstellen der verwendeten Einheiten. Optionen: • US (Werkseinstellung): Menge in Gallonen, Zeitanzeige 2 x 12 Stunden, Härte in GPG (Grains pro Gallone);...

  • Seite 110: Kapazität

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Stellen Sie die Härteeinheit mit ein; 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. 6.2.5.16 Kapazität Einstellen der Kapazität des Behälters, an dem das Ventil installiert ist.
  • Seite 111 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Stellen Sie die Härte mit ein; ð Einstellbar von: ð 1–1999 mg/l; ð 1–199,9 °F; ð 1–112,0 °dH; ð 1–140,2 °eH. ð Jeder Wert über dem Maximalwert einer Einheit wird nicht angenommen; stattdessen wird der Maximalwert der entsprechenden Einheit übernommen.

  • Seite 112: Fernregeneration

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Kein Sicherheitsfaktor ein- 1. Stellen Sie den Sicherheitsfaktor mit ein; gestellt. ð Einstellbar von 0 bis 50 %; ð Jeder Wert über dem Maximalwert wird nicht angenommen; stattdessen wird der oben genannte Maximalwert übernommen.

  • Seite 113: Fernsignaldauer

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Stellen Sie die Art der Fernregeneration mit ein; Fernregeneration deakti- viert. 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. 6.2.5.20 Fernsignaldauer Einstellen der Dauer des Fernsignals.
  • Seite 114 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Wählen Sie die Regenerationstage mit aus; ð Eine Mehrfachauswahl ist möglich; ð Nicht ausgewählte Tage werden mit und ausgewählte Tage mit gekennzeichnet; 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen.
  • Seite 115 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 6.2.5.24 Sperrintervall Einstellen eines Sperrintervalls: Sperrintervalle können durch Einstellung der gewünschten Start- und Endzeit programmiert werden. Hinweis Während der Sperrzeit wird eine Regeneration der Anlage verhindert. Es sind zwei Sperrintervalle verfügbar (SPERRUNG INTERVALL #1 und SPERRUNG INTERVALL #2).
  • Seite 116 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Aktivieren Sie das Sperrintervall mit Sperrintervall 2 aktiviert. 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. 3. Stellen Sie die Startzeit des Sperrintervalls mit ein; Sperrintervall 2 beginnt um 13:00 Uhr.
  • Seite 117 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Stellen Sie die Zyklusdauer mit ein; 1. Rückspülen: 10 min (Werkseinstellung). ð Einstellbar von: 0 bis 240 Minuten; 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen; 2. Besalzen (ANSAUGEN): 3.

  • Seite 118: Erkennung Von Rohrleckagen

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung • generisch. 1. Stellen Sie den Wassermessertyp mit ein; 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. Fremdfabrikat-Zähler Einstellen der Parameter des Fremdfabrikat-Zählers. Hinweis Nur sichtbar, wenn im vorherigen Schritt als Zählertyp „generisch“ (Fremdfabrikat) ausgewählt wurde.
  • Seite 119 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Hinweis Wenn während des Betriebs eine vorgegebene Zeit lang ein bestimmter kontinuierlicher Durchfluss erkannt wird, wird ein Alarm ausgelöst. Nur bei mengengesteuerten Enthärtersystemen. Die Durchflussraten aufgrund von Leckagen liegen im Allgemeinen deutlich unter der Betriebsdurchflussrate.
  • Seite 120 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung Optionen: • Standby (aktiviert das Relais ab Beginn der Regeneration und während der Standby-Phase); • aus (Werkseinstellung); • alarmbasiert; • zyklusbasiert; • zeitbasiert; • volumenbasiert. 1. Wählen Sie die Optionen für das Relais mit aus;...
  • Seite 121 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Stellen Sie die Relais-Startzeit #1 mit ein; Aktiviert ab dem Beginn der Regeneration. 2. Einstellung von 0 bis Gesamtregenerationsdauer minus 1 Minute möglich; ZEITBASIERT - STARTZEIT 3. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen.

  • Seite 122: Als Kundenspezifische Einstellungen Speichern

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Stellen Sie die Menge für die Aktivierung des Relais mit Aktiviert nach 1 Liter. ein; VOLUMEN BASIEREND - VOLUMEN - L. 2. Einstellbar von: 1l bis Gesamtkapazität eines Betriebszyklus; 3. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen;...
  • Seite 123 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 1. Wählen Sie mit die Option „als kundenspezifische Einstellung speichern“ aus; 2. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. 6.2.5.31 Sperroptionen Auswählen der gewünschten Option für das Verriegeln der Einstellungen (aus, zeitbasiert, verzögert, Code eingeben).

  • Seite 124: Diagnose

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 6.2.6 Diagnose 6.2.6.1 Befehle Hinweis Je nach den aktuellen Einstellungen werden einige Displays nicht angezeigt. Wenn im Diagnosemodus 5 Minuten lang keine Taste betätigt wird, oder es zu einem Stromausfall kommt, kehrt die Steuerung in den Betriebsmodus zurück.

  • Seite 125: Verbrauch Seit Regeneration

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 6.2.6.5 Reserve Hinweis Zeigt die Einstellungen der Reservekapazität an. 6.2.6.6 Verbrauch seit Regeneration Hinweis Zeigt die Austrittsmenge seit der letzten Regeneration an 6.2.6.7 Ventiladresse Hinweis Zeigt die Position des Ventils in einem System mit mehreren Ventilen an.

  • Seite 126: Letzte Einstellungsänderung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 6.2.6.10 Anzahl Regenerationen Hinweis Zeigt die Anzahl an Regenerationen seit Inbetriebnahme an. 6.2.6.11 Regenerationsintervall Hinweis Zeigt die Zeit zwischen zwei Regenerationen an. 6.2.6.12 Letzte Einstellungsänderung Hinweis Zeigt an, wann die Einstellungen zuletzt geändert wurden.

  • Seite 127: Durchschnittlicher Verbrauch An Montagen

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 6.2.6.15 Sonntag – täglicher Verbrauch Hinweis Zeigt den Wasserverbrauch der letzten 20 Sonntage an. 6.2.6.16 Durchschnittlicher Verbrauch an Montagen Hinweis Zeigt den durchschnittlichen Wasserverbrauch an Montagen an. 6.2.6.17 Montag – täglicher Verbrauch Hinweis Zeigt den Wasserverbrauch der letzten 20 Montage an.

  • Seite 128: Durchschnittlicher Verbrauch An Mittwochen

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 6.2.6.20 Durchschnittlicher Verbrauch an Mittwochen Hinweis Zeigt den durchschnittlichen Wasserverbrauchs an Mittwochen an. 6.2.6.21 Mittwoch – täglicher Verbrauch Hinweis Zeigt den Wasserverbrauch der letzten 20 Mittwoche an. 6.2.6.22 Durchschnittlicher Verbrauch an Donnerstagen Hinweis Zeigt den durchschnittlichen Wasserverbrauchs an Donnerstagen an.

  • Seite 129: Durchschnittlicher Verbrauch An Samstagen

    Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung 6.2.6.25 Freitag – täglicher Verbrauch Hinweis Zeigt den Wasserverbrauch der letzten 20 Freitage an. 6.2.6.26 Durchschnittlicher Verbrauch an Samstagen Hinweis Zeigt den durchschnittlichen Wasserverbrauchs an Samstagen an. 6.2.6.27 Samstag – täglicher Verbrauch Hinweis Zeigt den Wasserverbrauch der letzten 20 Samstage an.
  • Seite 130 Installationshandbuch Fleck 2750 NXT/NXT2 - Programmierung • zurück: Rückkehr zum Hauptbildschirm ohne Zurücksetzen; • Zurücksetzen auf Werkseinstellungen; • Zücksetzen auf kundenspezifische Einstellungen. 1. Schalten Sie die Anlage ein; 2. Wenn das Pentair-Logo erscheint, halten Sie gedrückt; ð Das Rücksetzmenü wird angezeigt;...

  • Seite 131: Inbetriebnahme

    Installationshandbuch Fleck 2750 NXT/NXT2 - Inbetriebnahme Inbetriebnahme Hinweis Dieses Kapitel gilt für Standard-Regenerationsabläufe. Wenn die aktuelle Regeneration keine Standard-Regeneration ist und Sie Hilfe benötigen, wenden Sie sich bitte an Ihren Händler. Prüfen von Wasserfüllung, Abfluss und Wasserdichtigkeit 7.1.1 Einschalten eines Systems mit einem Ventil (System 4) 1.

  • Seite 132: Einschalten Eines Systems Mit Mehreren Ventilen (Systeme 5, 6, 7, 8, 9 Und 14)

    Installationshandbuch Fleck 2750 NXT/NXT2 - Inbetriebnahme 11. Befüllen Sie den Solebehälter mit Salz. Sie können den Wasserstand im Solebehälter markieren, wenn dieser vollständig mit Wasser und Salz gefüllt ist. In Zukunft können Sie nach jeder Regeneration visuell prüfen, ob die nachgefüllte Wassermenge zwischen den beiden angebrachten Markierungen liegt.

  • Seite 133: Desinfizieren

    Installationshandbuch Fleck 2750 NXT/NXT2 - Inbetriebnahme Desinfizieren 7.2.1 Desinfizieren von Wasserenthärtern Die Konstruktionsmaterialien moderner Wasserenthärter unterstützen kein Bakterienwachstum und belasten nicht die Wasserversorgung. Bei normaler Verwendung kann ein Enthärter durch organische Materie oder in manchen Fällen durch Bakterien aus dem Zulaufwasser verschmutzt werden.

  • Seite 134: Elektrochlorung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Inbetriebnahme 7.2.3 Elektrochlorung Ventile oder Systeme, die bereits mit einem Gerät oder System zur Elektrochlorung ausgestattet sind, werden während der Besalzungsphase desinfiziert. 134 / 180 Ref. MKT-IM-026 / A – 26.05.2020...

  • Seite 135: Betrieb

    Installationshandbuch Fleck 2750 NXT/NXT2 - Betrieb Betrieb Anzeige 8.1.1 NXT-Steuerung 8.1.1.1 Während des Betriebs • Einzelventil in Betrieb im zeitgesteuerten Modus: • Einzelventil in Betrieb im sofortigen oder zeitverzögerten, mengengesteuerten Modus: • Hauptventil mit Regeneration in Warteschleife in System mit Sperre: •...
  • Seite 136 Installationshandbuch Fleck 2750 NXT/NXT2 - Betrieb • Einzelventil in Betrieb im sofortigen oder zeitverzögerten, mengengesteuerten Modus: • Hauptventil mit Regeneration in Warteschleife in System mit Sperre: • Fenstersperre in seriellem Regenerationssystem aktiviert: • Fernsperre in seriellem Regenerationssystem aktiviert: 8.1.2.2 Während einer Regeneration Während einer Regeneration werden auf dem Display die Zyklusnummer und die für diesen Zyklus...

  • Seite 137: Led-Statusleuchte

    Installationshandbuch Fleck 2750 NXT/NXT2 - Betrieb • Die Steuerung schaltet weiter zu Regenerationszyklusschritt Während des Übergangs zum Zyklus: • Zyklusschritt #4, 2 Stunden 40 min verbleibend: Bei erreichter Stellung: • Die Steuerung schaltet weiter zu Regenerationszyklusschritt Während des Übergangs zum Zyklus: •...

  • Seite 138: Manuelle Zeitverzögerte Regeneration

    Installationshandbuch Fleck 2750 NXT/NXT2 - Betrieb 8.3.1 Manuelle zeitverzögerte Regeneration 1. Drücken Sie einmal (NXT) oder (NXT2) für eine zeitverzögerte Regeneration. ð Die Regeneration beginnt zur eingestellten Regenerationszeit. Siehe Kapitel Regenerationszeit [ → Seite 81] für NXT und Kapitel Regenerationszeit [ →...

  • Seite 139: Wartung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung Wartung Verpflichtung Reinigung, Instandhaltung und Wartung müssen in regelmäßigen Intervallen erfolgen und dürfen nur von qualifiziertem Personal durchgeführt werden, um das ordnungsgemäße Funktionieren des gesamten Systems zu gewährleisten. Dokumentieren Sie die Wartung im Wartungskapitel der Bedienungsanleitung.

  • Seite 140: Regenerationstest

    Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung 6. Wenn vor und nach dem Enthärter-/Filtersystem Druckmesser angebracht sind, prüfen und notieren Sie den statischen und dynamischen Druck, notieren Sie den Druckverlust. Kontrollieren Sie, dass der Eintrittsdruck innerhalb der Grenzen von Ventil und Enthärter-/ Filtersystem liegt.

  • Seite 141: Empfohlener Wartungsplan

    Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung Empfohlener Wartungsplan 9.2.1 Ventil verwendet zum Enthärten Teile 1 Jahr 2 Jahre 3 Jahre 4 Jahre 5 Jahre Injektor und Reinigen Reinigen Reinigen Reinigen Reinigen/ggf. Filter austauschen BLFC*** Reinigen Reinigen Reinigen Reinigen Reinigen/ggf. austauschen...
  • Seite 142 Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung Teile 1 Jahr 2 Jahre 3 Jahre 4 Jahre 5 Jahre Mikroschalter Kontrollieren Kontrollieren Kontrollieren Kontrollieren Austauschen Wasserzähler* Kontrollieren Kontrollieren Kontrollieren Kontrollieren Austauschen (wenn vorhan- und reinigen und reinigen und reinigen und reinigen den) Wasserzähler-...

  • Seite 143: Ventil Verwendet Zum Filtern

    Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung 9.2.2 Ventil verwendet zum Filtern Teile 1 Jahr 2 Jahre 3 Jahre 4 Jahre 5 Jahre DLFC*** Reinigen Reinigen Reinigen Reinigen Reinigen/ggf. austauschen Bypass (falls Reinigen Reinigen Reinigen Reinigen Reinigen/ggf. vorhanden, austauschen enthält O-Rin-...

  • Seite 144: Empfehlungen

    Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung *** Elastomer – Haltbarkeit stark von der Rohwasserkonzentration im Chlor und seinen Derivaten abhängig. Empfehlungen 9.3.1 Original-Ersatzteile verwenden Vorsicht - Material Beschädigungsgefahr durch Verwendung von Nicht-Original-Ersatzteilen! Verwenden Sie ausschließlich Original-Ersatzteile und vom Hersteller empfohlenes Zubehör, um einen korrekten Betrieb und die Sicherheit des Geräts zu gewährleisten.

  • Seite 145: Austauschen Von Steuerkopf Und/Oder Motor

    Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung 9.4.2 Austauschen von Steuerkopf und/oder Motor 9.4.2.1 Ventil mit NXT-Steuerung Hinweis Da der DC-Motor mit einem AC/DC-Konverter ausgestattet ist, können mit der NXT- Steuerung sowohl AC- als auch DC-Motoren verwendet werden. 1. Schrauben Sie mit einem flachen Schraubendreher die Schraube (1) heraus und öffnen Sie die Abdeckung (2).
  • Seite 146 Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung AC-Motor DC-Motor 146 / 180 Ref. MKT-IM-026 / A – 26.05.2020...

  • Seite 147: Ventil Mit Nxt2-Steuerung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung 9.4.2.2 Ventil mit NXT2-Steuerung Vorsicht - Material Beschädigungsgefahr durch Verwendung eines AC-Motors! Verwenden Sie mit der NXT2-Steuerung nur einen DC-Motor. 1. Schrauben Sie mit einem flachen Schraubendreher die Schraube (1) heraus und öffnen Sie die Abdeckung (2).
  • Seite 148 Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung DC-Motor 148 / 180 Ref. MKT-IM-026 / A – 26.05.2020...

  • Seite 149: Aufrüstung Von Nxt- Auf Nxt2-Steuerung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung 9.4.3 Aufrüstung von NXT- auf NXT2-Steuerung Verpflichtung Das die NXT2-Steuerung nur mit DC-Motoren funktioniert, muss bei einer Aufrüstung von der NXT-Steuerung auf die NXT2-Steuerung der AC-Motor gegen einen DC-Motor ausgetauscht werden! 1. Schrauben Sie mit einem flachen Schraubendreher die Schraube (1) heraus und öffnen Sie die Abdeckung (2).
  • Seite 150 Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung 150 / 180 Ref. MKT-IM-026 / A – 26.05.2020...

  • Seite 151: Austauschen Der Nxt2-Steuerung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung 9.4.4 Austauschen der NXT2-Steuerung 1. Schrauben Sie mit einem flachen Schraubendreher die Schraube (1) heraus und öffnen Sie die Abdeckung (2). 2. Drücken Sie auf die Klemmen (3) und entfernen Sie die Steuerung (4).

  • Seite 152: Austauschen Von Kolben Und/Oder Dichtungen Und Distanzringen

    Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung 9.4.5 Austauschen von Kolben und/oder Dichtungen und Distanzringen 1. Entfernen Sie den Steuerkopf, siehe Austauschen von Steuerkopf und/oder Motor → Seite 145]. 2. Entfernen Sie den Kolben (5) mithilfe einer Zange. Vorsicht - Material Beschädigungsgefahr des Kolbens durch Verwendung eines Schraubenschlüssels! Die Verwendung eines Schraubenschlüssels an der Kolbenstangenbeschichtung führt zu...
  • Seite 153 Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung Posten Teilenummer Beschreibung Verpa- ckungs- einheit 13061 Abzieher 11098 Stopfer Ref. MKT-IM-026 / A – 26.05.2020 153 / 180...

  • Seite 154: Austauschen Der Mikroschalter

    Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung 9.4.6 Austauschen der Mikroschalter Hinweis Diese Vorgehensweise gilt für AC- und DC-Motoren. 1. Schrauben Sie mit einem flachen Schraubendreher die Schraube (2) heraus und öffnen Sie die Abdeckung (1). 2. Öffnen Sie die NXT2-Steuerung  (3) oder Schrauben Sie mit einem Phillips-Schraubendreher die Schraube (4) heraus und öffnen Sie die NXT-Steuerung (5).
  • Seite 155 Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung Ref. MKT-IM-026 / A – 26.05.2020 155 / 180...

  • Seite 156: Austauschen Der Nockenscheiben

    Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung 9.4.7 Austauschen der Nockenscheiben Hinweis Diese Vorgehensweise gilt für AC- und DC-Motoren. 1. Entfernen Sie die Mikroschalter (, siehe Austauschen der Mikroschalter [ → Seite 154]). 2. Entfernen Sie mithilfe einer Zange den Sicherungsring (1) und lösen Sie den Arm (2).

  • Seite 157: Reinigen Des Injektors

    Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung 9.4.8 Reinigen des Injektors 1. Lösen Sie mit einem 16-mm-Schraubenschlüssel die Mutter (3), um das Rohr (4) freizugeben. 2. Lösen Sie mit einem 8-mm-Schraubenschlüssel die Schrauben (1) und entfernen Sie die Injektorbaugruppe (2). 3. Entfernen Sie mit einem flachen Schraubendreher die Injektordüse (7) und den Injektorschaft (8) vom Injektorkörper (10).

  • Seite 158: Reinigen Des Ansaugratereglers (Blfc)

    Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung 9.4.9 Reinigen des Ansaugratereglers (BLFC) 1. Lösen Sie mit einem 16-mm-Schraubenschlüssel die Muttern (2) und entfernen Sie das Rohr (1). 2. Entfernen Sie mithilfe eines 18-mm-Schraubenschlüssels den BLFC-Halter (3). 3. Entfernen Sie das Gehäuse (4) mit einer Zange vom BLFC-Halter (3).

  • Seite 159: Reinigen Des Abflussratereglers (Dlfc)

    Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung 9.4.10 Reinigen des Abflussratereglers (DLFC) 1. Entfernen Sie mithilfe eines 38-mm-Schraubenschlüssels den DLFC-Halter (2). 2. Entfernen Sie den Durchflussregler (1) mit einem flachen Schraubendreher vom DLFC- Halter (2). 3. Reinigen Sie den Durchflussregler (1) oder tauschen Sie ihn aus.

  • Seite 160: Montieren Des Ventils Am Behälter

    Installationshandbuch Fleck 2750 NXT/NXT2 - Wartung 9.4.11 Montieren des Ventils am Behälter 1. Schmieren Sie die Dichtungen mit zugelassenem Silikonfett. 2. Schrauben Sie das Ventil (1) auf den Behälter (2), stellen Sie dabei sicher, dass die Gewinde nicht verkanten. 3. Drehen Sie das Ventil (1) ohne Kraft aufzuwenden im Uhrzeigersinn bis es arretiert.

  • Seite 161: Troubleshooting

    Installationshandbuch Fleck 2750 NXT/NXT2 - Troubleshooting Troubleshooting 10.1 Fehlererkennung Hinweis Es kann bis zu 30 Sekunden dauern, bevor ein Fehler erkannt und angezeigt wird. Verpflichtung Alle Fehler müssen auf allen Steuerungen angezeigt werden, damit sie korrigiert werden können! • Wird ein Fehlerzustand festgestellt, leuchtet die LED-Statusleuchte rot;...
  • Seite 162 Installationshandbuch Fleck 2750 NXT/NXT2 - Troubleshooting Problem Ursache Abhilfe Hartes Wasser Bypass-Ventil ist geöffnet. Schließen Sie das Bypass-Ventil. Kein Salz im Solebehälter. Füllen Sie Salz in den Solebehäl- ter und sorgen Sie dafür, dass das Salzniveau über dem Wasserstand bleibt.

  • Seite 163: Programmierungsfehler

    Installationshandbuch Fleck 2750 NXT/NXT2 - Troubleshooting Problem Ursache Abhilfe Eisen im aufbereiteten Mineralbett verschmutzt. Prüfen Sie Rückspülen, Besalzen Wasser und Solebehälterfüllen. Erhöhen Sie die Regenerationshäufigkeit. Verlängern Sie die Rückspüldau- Zu viel Wasser im Solebe- Abflussrateregler verstopft. Reinigen Sie den Durchflussreg- hälter...

  • Seite 164: Beispiele Für Angezeigte Fehler

    Installationshandbuch Fleck 2750 NXT/NXT2 - Troubleshooting • Alle Einheiten, die sich in Betrieb befinden, bleiben in Betrieb; • alle Einheiten in Standby schalten in den Betrieb; • wenn ein Fehler auftritt, beendet die Einheit, die dabei war eine Regeneration auszuführen, die Regeneration und kehrt in den Betrieb zurück;...

  • Seite 165: Nxt2-Steuerung

    Installationshandbuch Fleck 2750 NXT/NXT2 - Troubleshooting • die programmierten Werte stimmen nicht überein, kontrollieren Sie die bei jeder Einheit eingestellten Werte; – Beispiel: Anzeigeformate der Einheiten unterscheiden sich. – Beispiel: System mit 4 Einheiten, aber nur 2 erkannt oder angeschlossen.
  • Seite 166 Installationshandbuch Fleck 2750 NXT/NXT2 - Troubleshooting • Es sind 100 Tage ohne Regeneration vergangen; – Starten Sie eine manuelle Regeneration. Überprüfen Sie die Benutzerprogrammierung, das Wasserzählerkabel und die Funktion des Wasserzählers. 166 / 180 Ref. MKT-IM-026 / A – 26.05.2020...

  • Seite 167: Ersatzteile Und Zubehör

    Installationshandbuch Fleck 2750 NXT/NXT2 - Ersatzteile und Zubehör Ersatzteile und Zubehör 11.1 Ventilteilliste Posten Teilenummer Beschreibung Verpa- ckungsein- heit Soleventil (siehe Teileliste Soleventil) 29220 Winkelsatz 90° ¼” x 3/8” Messing 23748 Winkel Innengewinde 1”x1” Zähler 2750 1700/1710 Injektorbaugruppe (siehe Teileliste Injektor...
  • Seite 168 Installationshandbuch Fleck 2750 NXT/NXT2 - Ersatzteile und Zubehör Posten Teilenummer Beschreibung Verpa- ckungsein- heit 24212-1.5 DLFC ¾” NPT – ½” NPT 2750/2900 1,5 gpm 24212-2 DLFC ¾” NPT – ½” NPT 2750/2900 2 gpm 24212-2.4 DLFC ¾” NPT – ½” NPT 2750/2900 2,4 gpm 24212-3 DLFC ¾”...

  • Seite 169: Teileliste Steuerkopf

    Installationshandbuch Fleck 2750 NXT/NXT2 - Ersatzteile und Zubehör 11.2 Teileliste Steuerkopf Posten Teilenummer Beschreibung Verpa- ckungsein- heit 26260 Transformator 24 VAC, 60 VA 11545 Stromkabel, europäisch, schwarz BU28713 NXT-Steuerungsbaugruppe BR61702-03 NXT-Platine 29195 NXT2-Frontplatte 29194 NXT2-Steuerungsbaugruppe 26217-01 Abdeckungsbaugruppe, grau – Klarsichtfenster 10231SP Industrielle Sechskantschraube 29205 Antriebsmotorbaugruppe 2750/2850 24 VAC/DC –...

  • Seite 170: Teileliste Injektor

    Installationshandbuch Fleck 2750 NXT/NXT2 - Ersatzteile und Zubehör Posten Teilenummer Beschreibung Verpa- ckungsein- heit 27105 Baugruppe Kabelführung und Kabel 2850 1½” 25351 Baugruppe Kabelführung und Kabel 19791-02SP Elektrokabel Turbinenradzähler 0,450 m 19791-04SP Elektrokabel Turbinenradzähler 2,5 m 19791-05SP Elektrokabel Turbinenradzähler 7,7 m 19121-01SP Elektronisches Zählerkabel 0,47 m...

  • Seite 171: Teileliste Injektor 1700/1710

    Installationshandbuch Fleck 2750 NXT/NXT2 - Ersatzteile und Zubehör Posten Teilenummer Beschreibung Verpa- ckungsein- heit 29247 Injektorbaugruppe 1650 #00 (#000 #0) 2750/2850/2910 29181 Injektorbaugruppe 1650 #3 (#2 #1) 9500/2750/2850/2910 29248 Injektorbaugruppe 1600 HW #2 (#0 #1 #3) 9500/2750/2850/2910 29143 Einspritzdüse und Injektorschaft #1 weiß...

  • Seite 172: Teileliste Soleventil

    Installationshandbuch Fleck 2750 NXT/NXT2 - Ersatzteile und Zubehör Posten Teilenummer Beschreibung Verpa- ckungsein- heit 29226 Einspritzdüse und Injektorschaft 1700/1710 #4C grün 29227 Einspritzdüse und Injektorschaft 1700/1710 #5C weiß 29249 Injektorsatz für Filteranpassung 2750/2850/2910 11.4 Teileliste Soleventil Posten Teilenummer Beschreibung Verpa-...
  • Seite 173 Installationshandbuch Fleck 2750 NXT/NXT2 - Ersatzteile und Zubehör Posten Teilenummer Beschreibung Verpa- ckungsein- heit 18092-0.50 Satz Soleventil 1600 und BLFC-Baugruppe indust. 0,50 18092-1 Satz BV 1600 und BLFC-Baugruppe indust. 1 gpm 26677-0.25 Satz BV 1650 Baugruppe 0,25 gpm 26677-0.50 Satz BV 1650 Baugruppe 0,50 gpm...

  • Seite 174: Liste Sicherheitssoleventile

    Installationshandbuch Fleck 2750 NXT/NXT2 - Ersatzteile und Zubehör 11.5 Liste Sicherheitssoleventile 2300 2310 2350 BV 44 Pos- Solesys- Teilenum- Beschreibung Verpa- ckungsein- heit 1600 27833 Sicherheitssoleventil 2300, ohne Luftsperre 27834 Sicherheitssoleventil 2300, HW, ohne Luftsperre 60067-03 Sicherheitssoleventil 2310, ohne Luftsperre...

  • Seite 175: Teileliste Verteilersystem

    Installationshandbuch Fleck 2750 NXT/NXT2 - Ersatzteile und Zubehör Posten Teilenummer Beschreibung Verpa- ckungsein- heit 60014SP Sicherheitssoleventilkörper, 2310 11183-01SP O-Ring 19625SP Kunststoffmutter Soleventil 1650 18312SP Halterung, Abfluss 19805SP Kunststoffmutter Sicherheitssoleventil 2310 60068-30SP Neue Schwimmerbaugruppe 2310 10150SP Durchführungsstange 2300/2310/2350 11.7 Teileliste Verteilersystem...

  • Seite 176: Liste Der Luftsperren

    Installationshandbuch Fleck 2750 NXT/NXT2 - Ersatzteile und Zubehör Posten Teilenummer Beschreibung Verpa- ckungsein- heit 25360 Untere Düse, 1” hoher Durchfluss 27106 Untere Düse, 1” hoher Durchfluss HW 25797 Untere Düse, 1” UF & hohe Kapazität 27109 Untere Düse, 1” UF & hohe Kapazität HW 11.8...

  • Seite 177: Zählersatz- Und Zählerkabelliste

    Installationshandbuch Fleck 2750 NXT/NXT2 - Ersatzteile und Zubehör Posten Teilenummer Beschreibung Verpa- ckungsein- heit 26820 Zählerbaugruppe ¾” elektrisch 2750 12473SP Schraube 29166 Zählerabdeckung ¾" elektronisch mit Flügelrad 29089 Zählerbaugruppe SS 1” BSP mech. 20m3/elektr. 61936 Wasserzählerdeckel 1 nach 3 in für SS mech.elektr.

  • Seite 178: Teileliste Ce-Konformität

    Installationshandbuch Fleck 2750 NXT/NXT2 - Ersatzteile und Zubehör 11.11 Teileliste CE-Konformität Posten Teilenummer Beschreibung Verpa- ckungsein- heit 18280SP Sammler oben 1”x 0,011 grau Bajonett 22359SP Abflussrohr ½” Nicht 18280-01SP Filter oben abgebil- 178 / 180 Ref. MKT-IM-026 / A – 26.05.2020...

  • Seite 179: Entsorgung

    Abfallverwertungsanlage, die der geltenden Gesetzgebung des Installationslandes entspricht, recycelt werden. Dies hilft, die Belastungen für Umwelt, Gesundheit und Sicherheit zu reduzieren und Recycling zu fördern. Pentair nimmt keine gebrauchten Produkte zum Recycling entgegen. Wenden Sie sich für weitere Informationen an Ihr örtliches Recyclingzentrum.
  • Seite 180 Alle aufgeführten Markenzeichen und Logos von Pentair sind Eigentum von Pentair. Eingetragene und nicht eingetragene Markenzeichen und Logos Dritter sind Eigentum der jeweiligen Inhaber. © 2020 Pentair. Alle Rechte vorbehalten.

Diese Anleitung auch für:

Fleck 2750 nxt2

Inhaltsverzeichnis
