AMC2 Extensions
–
–
Achten Sie bei Verwendung lokal hergestellter Produkte darauf, dass die technischen Daten
des Produkts mit den oben aufgeführten identisch sind.
Ein komplettes Anschlussdiagramm der Relaisanschlüsse finden Sie in Anschlussdiagramme,
Seite 35.

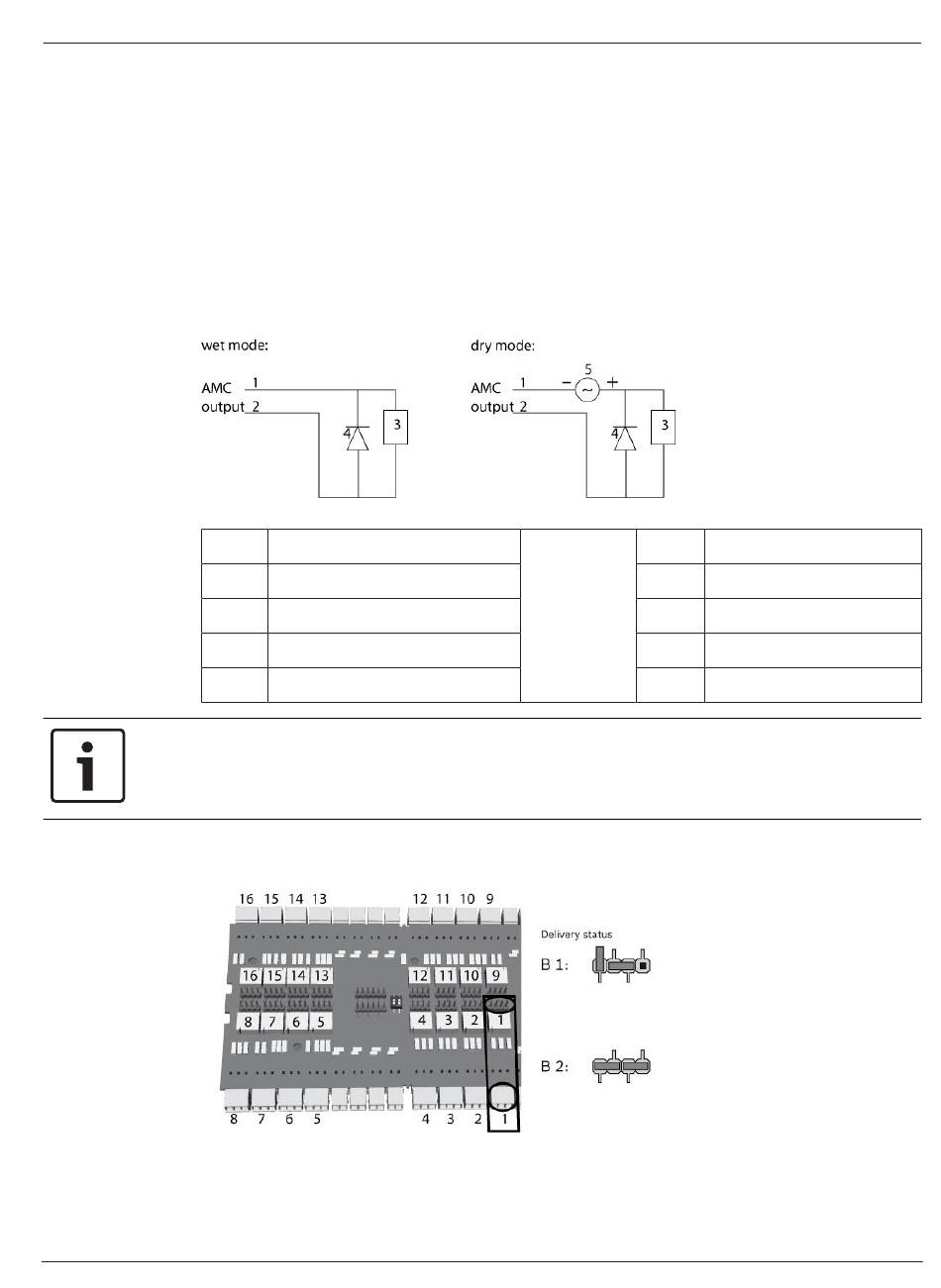

Abbildung 4.13: Schematische Darstellung der Freilaufdiode
1
2
3
4
Hinweis!
Gefahr von Geräteschäden
Schließen Sie Geräte mit externer Stromversorgung nicht im Nassmodus an. Dies kann zur
Beschädigung des AMC2-4R4 führen.
Jeder Relaisausgang verfügt über eine separate Jumpereinstellung auf der Unterseite der
Platine zur Auswahl von Trockenmodus (E1) oder Nassmodus (E2).
Abbildung 4.14: Position der Jumper für die Relaisausgänge
Bosch Access Systems GmbH
Induktive Lasten müssen mit Freilaufdioden kurzgeschlossen werden (siehe Abbildung
unten). Diese Dioden (1N4004) sind im Lieferumfang jedes AMC2-4R4-Pakets enthalten.
Wenn Sie für spezielle Anwendungen eine höhere Spannung benötigen, können Sie
externes Relais an die Ausgänge anschließen. Abhängig von der Art der Stromversorgung
werden die Relais des Unternehmens Wieland empfohlen:
– Flare move 12DC1W10A
– Flare move 24DC1W16A
Schließer/Öffner
Gemeinsam
Last
Diode
Installation Manual
Installation | de
1 Schließer/Öffner
2 Gemeinsam
3 Last
4 Diode
5 Spannungsquelle
