Inbetriebnahme
MIG SERIENAUSRÜSTUNG
3.5 Einstellung der Spannung der Einzugswalze
Die Walze auf dem beweglichen Arm übt über die Vorrichtung für einstellbare Spannung
Druck auf die gerillte Walze aus. Die Spannungseinstellung sollte auf minimale Spannung
gestellt sein, um ausreichende Drahtführung ohne Abrutschen zu ermöglichen. Sollte der
Draht trotzdem abrutschen und die Überprüfung des Drahtes des MIG Brenners zeigt keine
Verformungen oder Verschleiß auf, muss die Laufbüchse des Kabelkanals auf Knickstellen
oder Verstopfungen durch Metallflocken überprüft werden. Wenn dies nicht der Grund für
das Abrutschen ist, kann der Druck der Walze durch Drehen der Spannungsverstellung im
Uhrzeigersinn erhöht werden. Die Nutzung von erhöhtem Druck führt zu starkem Verschleiß
der Einzugswalze, Antriebswelle und des Motorlagers.
HINWEIS
Original Kontaktspitzen und Büchsen sollten benutzt werden. Teile von Drittanbietern sind
aus minderwertigen Materialien geschaffen und können daher beim Drahtschub zu
Problemen führen.

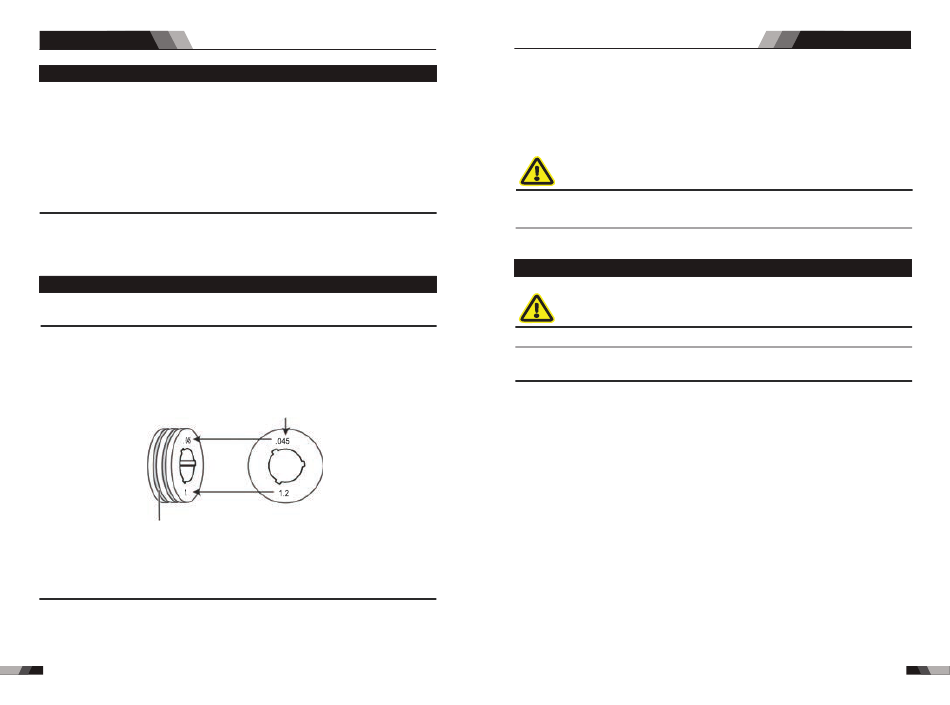

3.6 Wechseln der Einzugswalze
HINWEIS
Einzugswalzen haben oftmals einen Anti-Rost-Schutzfilm, der vor dem Einsetzen abgewa-
schen werden muss. Eine Einzugswalze hat vier Einkerbungen von verschiedenen Größen.
Die gelieferte Einzugswalze ist für 0.6mm/0.8mm und 1.0mm installiert.
Die eingeprägte Markierung verweist auf die Rille, die am weitesten von besagter Markierung
entfernt ist. Nach dem Montieren wird diese Rille am nächstem am Motor sein und die, die
aufgezogen werden sollte. Um den korrekten Drahtschub zu garantieren, muss die Rille, die
dem Motor am nächsten ist der Größe des Elektroden Drahtes entsprechen.
1.2mm (.045") Einkerbung
Die Größe, die beim Einbau der Vorschubrollesichtbarist, ist die Nutgrößeim Einsatz.beim
Einbau der Vorschubrollesichtbarist, ist die Nutgrößeim Einsatz.
HINWEIS
Alle Einzugswalzen haben ihre Drahtgröße auf der Seite der Walze eingestanzt. Bei Walzen
mit verschiedengroßen Rillen die äußere (bei montierter Walze sichtbare) eingestanzte
Drahtgröße ist die, die in Benutzung ist. Beziehen Sie sich bei der Auswahl und Bestellung
von Einzugswalzen Sets auf den Anhang, um die richtige auszuwählen.
16
MIG SERIENAUSRÜSTUNG
Das Set beinhaltet Arbeitsrollen, eine Eingangsdrahtführung und eine Ausgangsdrahtführung
für einen bestimmten Draht Typ und Größe.
Um die Einzugswalze zu entfernen, drehen Sie den Halterungsdeckel und passen Sie die
Halterungsknauf Kerbverzahnungen denen des Antriebsrads an. Um Einzugswalzen zu
installieren, legen Sie diese in die Kerbverzahnungen des Antriebrads und drehen Sie die
den Deckel wieder auf, sodass die Verzahnungen an der Fläche des Antriebsrads aufliegt
und ein Klicken zu hören war.
WARNUNG
Der Schweißdraht läuft heiß, wenn er durch Unterdrücken des MIG Schweißbrenner
Schalters versorgt wird. Bei Kontakt zwischen Elektrode und Arbeitsteil entsteht durch
Unterdrücken des MIG Schweißbrenner Schalters ein Lichtbogen.
3.7 Schutzgasregler Bedienungsanleitung
WARNUNG
Dieses Gerät ist nur für Schutzgasschweißen (Inert) vorgesehen.
HINWEIS
Schutzgas ist nicht erforderlich, wenn das Gerät mit geschirmten FCAW-Drähten (Fülldraht-
schweißen) verwendet wird.
Schutzgasregler Sicherheit
Gasregler sind entworfen, um Hochdruckgas zu reduzieren und zu steuern.
Bei unsachgemäßer Verwendung des Gerätes entstehen gefährliche Unfälle. Es liegt in
der Verantwortung des Benutzers, solche Bedingungen zu verhindern. Vergewissern Sie
sich vor der Übergabe und Verwendung des Gerätes stets, dass die in den Anweisungen
des Herstellers vorgeschriebenen Sicherheitsmaßnahmen eingehalten werden.
SPEZIFISCHE VORSCHRIFTEN für die Verwendung von Reglern sind nachfolgend
aufgelistet.
1 . S e t z e n S i e d e n R e g l e r N I C H T d e m E i n g a n g s d r u c k a u s , d e r g r ö ß e r a l s s e i n N e n n -
E i n g a n g s d r u c k i s t .
2. Niemals einen Regler mit losen oder beschädigten Teilen oder einem fragwürdigen
Zustand unter Druck setzen. Niemals eine Verbindung lösen oder versuchen, einen Teil
eines Reglers zu entfernen, bis der Gasdruck entlastet ist. Unter Druck kann Gas
gefährlich ein loses Teil treiben.
3. Den Regler NICHT aus einem Zylinder entfernen, ohne dass das Zylinderventil geschlos-
sen ist und Gas in den Hoch- und Niederdruckkammern des Reglers freigesetzt wird.
4. Verwenden Sie den Regler NICHT als Steuerventil. Wenn nachgeschaltete Geräte für
längere Zeit nicht benutzt werden, schalten Sie das Gas am Zylinderventil ab und lassen
das Gas aus dem Gerät.
5. Das Zylinderventil langsam öffnen. Nach Gebrauch schließen.
Inbetriebnahme
17
