Cod. 006.0001.1740
15/05/2018 V.2.5
DEUTSCH
2
INSTALLATION
Die Bedeutung dieser Symbole entnehmen Sie bitte der „Allgemeinen Bedienungsanleitung".
2.1 ANSCHLUSS AN DAS STROMNETZ
Die Angaben zu den Eigenschaften des Stromnetzes, an das das Gerät angeschlossen werden muss,
finden sich im Kapitel „TECHNISCHE DATEN" auf Seite 54.
Das Gerät kann an einem stabilisierten Generator betrieben werden.
Das Gerät muss immer ausgeschaltet sein, wenn andere Baugruppen angeschlossen werden.

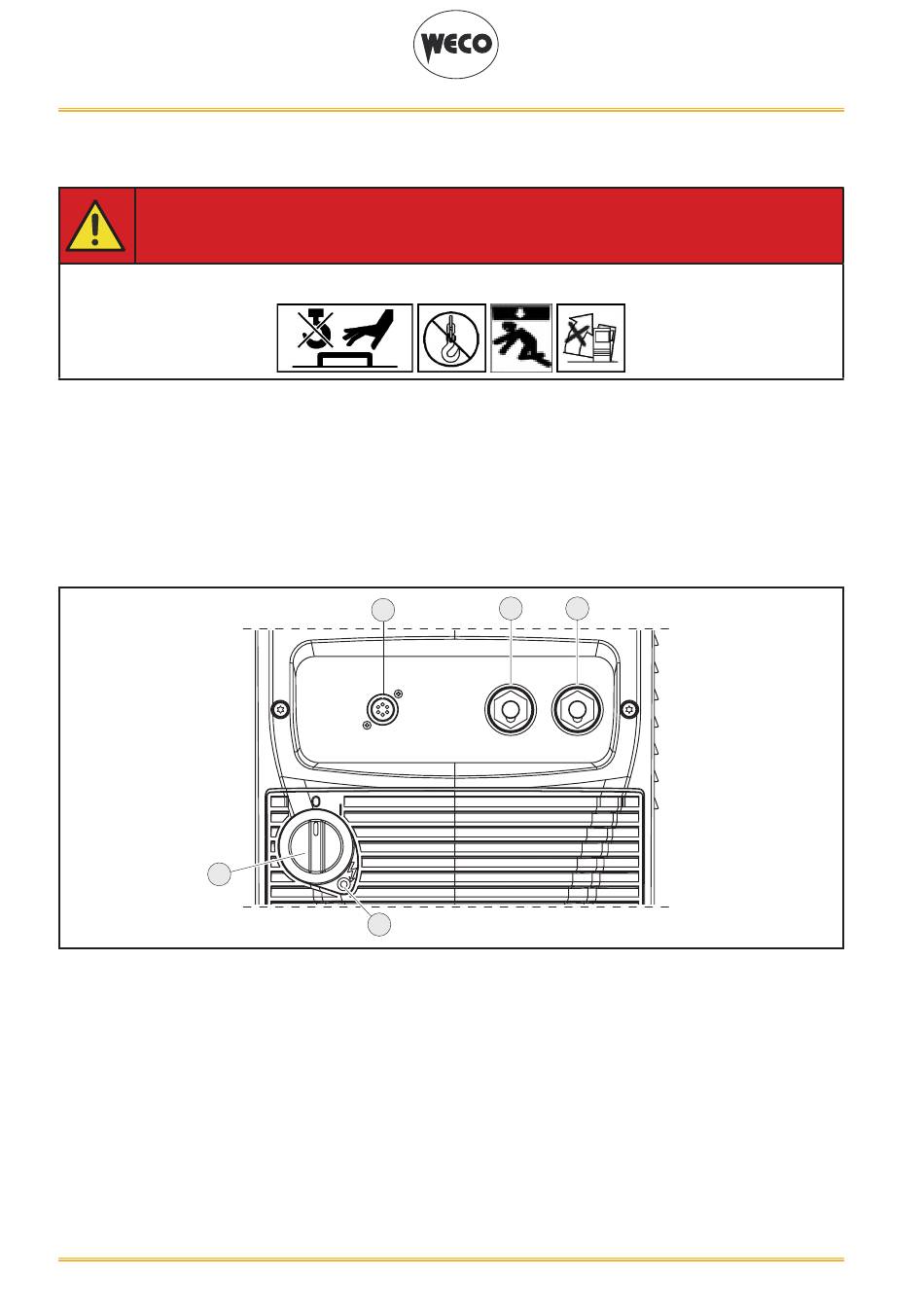

2.2 BEDIENFELD
4
○ Anschluss für die Fernbedienung [Pos. 1].
○ Schweißstromabgriff mit negativer Polarität [Pos. 2].
○ Schweißstromabgriff mit positiver Polarität [Pos. 3].
○ Hauptschalter [Pos. 4].
○ LED zeigt das Ansprechen der Netzsicherung an [Pos. 5]. Diese LED leuchtet dann auf, wenn ein
fehlerhafter Betriebszustand festgestellt wird.
• Eine Phase der Geräteversorgungsleitung fehlt.
6
WELD THE WORLD
GEFAHR!
Anheben und Aufstellen
2
1
5
Cruiser 322/402/502
Power Pulse 322/402/502
3
