SMA SUNNY WEBBOX Bedienungsanleitung Seite 34

Inbetriebnahme

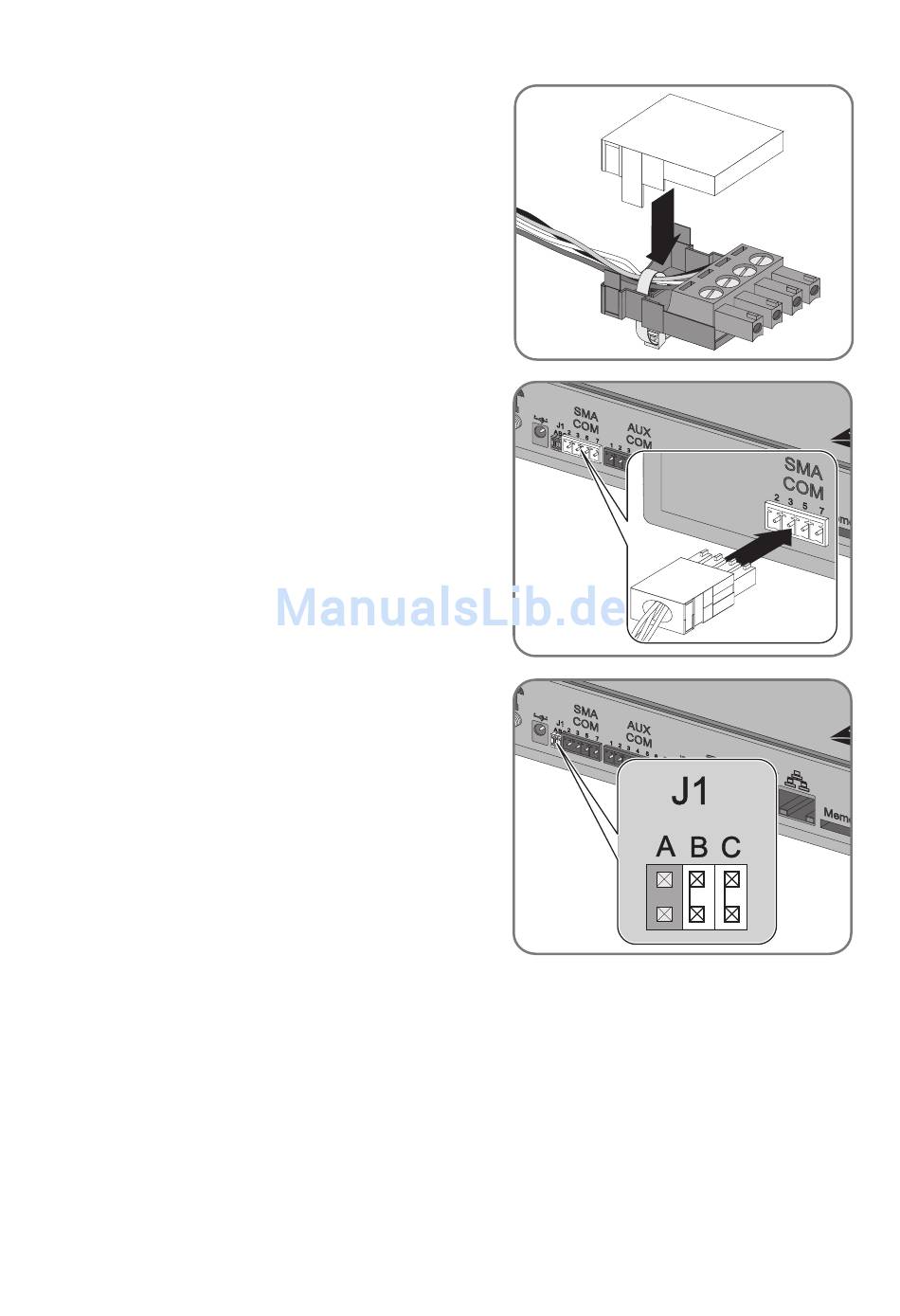

8. Die obere Hälfte des Kabelschutzgehäuses mit der
unteren Hälfte des Kabelschutzgehäuses und dem
Stecker zusammendrücken, bis die Klemmen
einrasten.
9. Stecker in die Buchse „SMA COM" der
Sunny WebBox stecken.
10. Prüfen, ob an der Sunny WebBox am Anschluss
„SMA COM" Jumper in „J1B" und „J1C" stecken.
Bei Auslieferung sind die Jumper gesteckt. Wenn
dort keine Jumper gesteckt sind, Jumper stecken.
Die Jumper dienen der Signalvorspannung und
gewährleisten eine ausreichend gute
Signalqualität des RS485-Kommunikationsbusses.
34 SWebBox-BA-de-36
