DESCRIpTION Du pRODuIT

L'armoire de commande est destinée à la commande de un ou deux moteurs 24V Somfy, pour l'ouverture et la fermeture de portails.

FONCTIONNEMENT ET uTILISATION

Fonctionnement normal

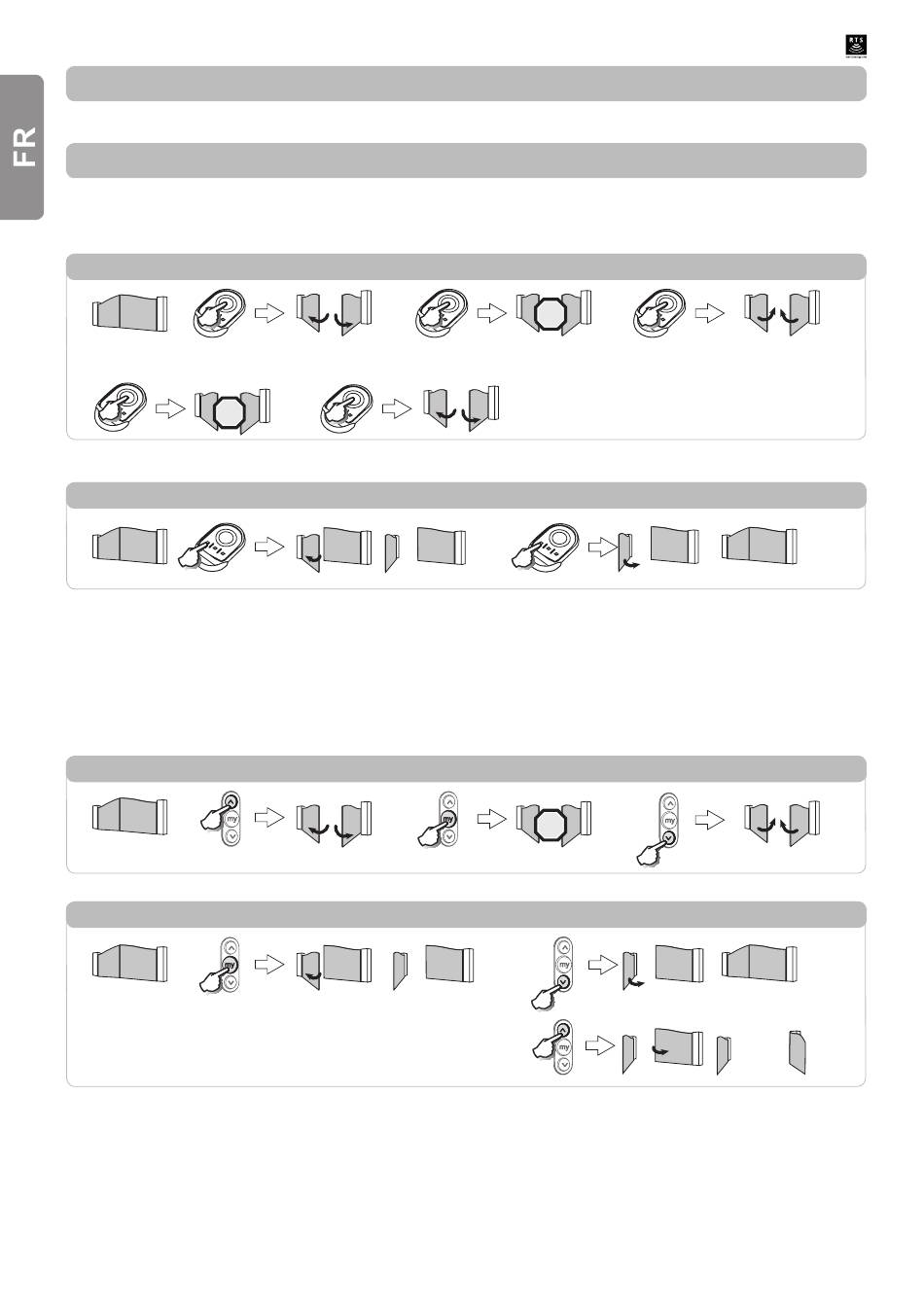

Fonctionnement «ouverture totale» avec une télécommande 2 ou 4 touches (Fig. 1)
Appuyez sur la touche programmée pour piloter l'ouverture totale du portail.
STOP
Fonctionnement «ouverture piétonne» avec une télécommande 2 ou 4 touches (Fig. 2)
Appuyez sur la touche programmée pour piloter l'ouverture piétonne du portail.
Fonctionnement de la détection d'obstacle
Une détection d'obstacle durant l'ouverture provoque l'arrêt puis le retrait du portail.
Une détection d'obstacle durant la fermeture provoque l'arrêt puis la ré-ouverture du portail.

Fonctionnements particuliers

Selon les périphériques installés et les options de fonctionnement programmées par votre installateur, la motorisation peut avoir les fonctionnements
particuliers suivants :
Fonctionnement «ouverture totale» avec une télécommande 3 touches (Fig. 3)
Fonctionnement «ouverture piétonne» avec une télécommande 3 touches (Fig. 4)
Fonctionnement des cellules de sécurité
Un obstacle placé entre les cellules empêche la fermeture du portail.
Si un obstacle est détecté pendant la fermeture du portail, celui-ci s'arrête puis se réouvre totalement ou partiellement suivant la programmation effectuée
lors de l'installation.
A partir de 3 minutes d'occultation des cellules, le système bascule en mode de fonctionnement «homme mort filaire». Dans ce mode, une commande sur
une entrée filaire entraîne le mouvement du portail à vitesse réduite. Le mouvement dure tant que la commande est maintenue et cesse immédiatement
lorsque la commande est relâchée. Le système repasse en mode de fonctionnement normal dès que les cellules cessent d'être occultées.
Attention : le mode «homme mort filaire» nécessite l'usage d'un contact de sécurité (ex. inverseur à clé ref. 1841036).
