Motorsteuergerät
Centralis Uno RTS

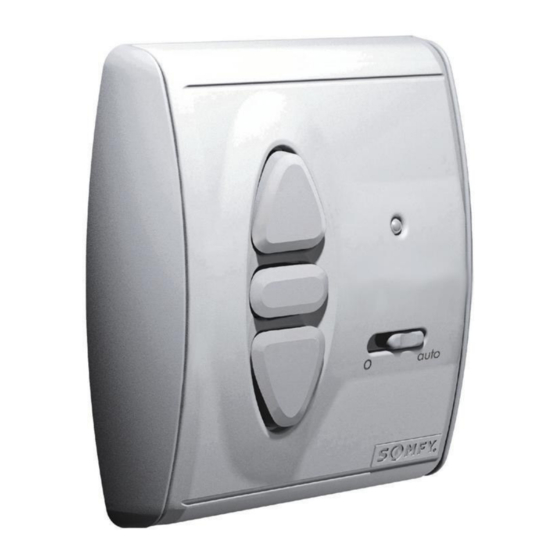

Centralis Uno RTS ist das Motorsteuergerät mit Funkempfänger aus dem neuen inteo-Steuerungsprogramm von
SOMFY. Je anzusteuernden Antrieb wird ein Motorsteuergerät benötigt. Zusätzlich zur manuellen Steuerung kann eine
Zentralsteuerung (z.B. Chronis RTS) über 433 MHz-Funkverbindung auf die Centralis Uno RTS eingelernt werden.
Da diese Fahrbefehle per Funk übertragen werden, reduziert sich der Installationsaufwand erheblich. Die Funkreichweite
beträgt bis zu 300 Meter im freien Feld und 20 Meter in Gebäuden. Mit der Centralis Uno RTS können alle SOMFY RTS-
Funksender empfangen werden.
1.
Merkmale
80 mm
80 mm
2.
Installation
Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der Anlage darf nur von einer
!
Elektrofachkraft (lt. VDE 0100) durchgeführt werden! Schalten Sie alle zu montieren-
den Anschlussleitungen spannungslos! Treffen Sie Sicherheitsvorkehrungen gegen
unbeabsichtigtes Einschalten! Der ordnungsgemäße Betrieb ist nur bei fachgerech-
ter Installation und ausreichender Stromversorgung gewährleistet!
Änderungen dienen dem technischen Fortschritt
und bleiben vorbehalten. Maße in mm.
GEBRAUCHS-
ANWEISUNG
Damit Sie die Vorzüge Ihres Motorsteuergerätes Centralis Uno RTS optimal nutzen
können, bitten wir Sie diese Gebrauchsanweisung genau durchzulesen.
Für Fragen, Anregungen und Wünsche stehen wir Ihnen unter der Rufnummer
0 180 / 5 25 21 31 gerne zur Verfügung.
inteo
Centralis Uno RTS
Schaltkontaktbelastbarkeit Relais:
33 mm 17 mm
Laufzeit Antrieb (Schaltzeit Relais):
Hiermit erklärt SOMFY, dass dieses Produkt den wesentlichen Anforderungen und anderen relevanten Vor-
schriften der Direktive 1999/5/EC entspricht. Die Konformitätserklärung kann abgerufen werden unter der
Internet-Adresse www.somfy.com, Klausel CE.
Artikel-Nummer:
Betriebsnennspannung:
Schutzgrad durch Gehäuse:
Schutzklasse:
Betriebstemperatur:
Umgebungsbedingungen:
Funkfrequenz:
Centralis Uno RTS
Centralis Uno RTS
1810257
220 – 240V ~50/60Hz
IP 40
II
+5°C bis +40°C
trockene Wohnräume
cos
> 0,8/3A/230V/50Hz
ca. 3 min.
433,42 MHz
1
