DESCRIZIONE DEL pRODOTTO

Il quadro elettrico di comando è destinato al comando di uno o di due motori da 24V Somfy per l'apertura e la chiusura della porta.

FuNZIONAMENTO E uTILIZZO

Funzionamento normale

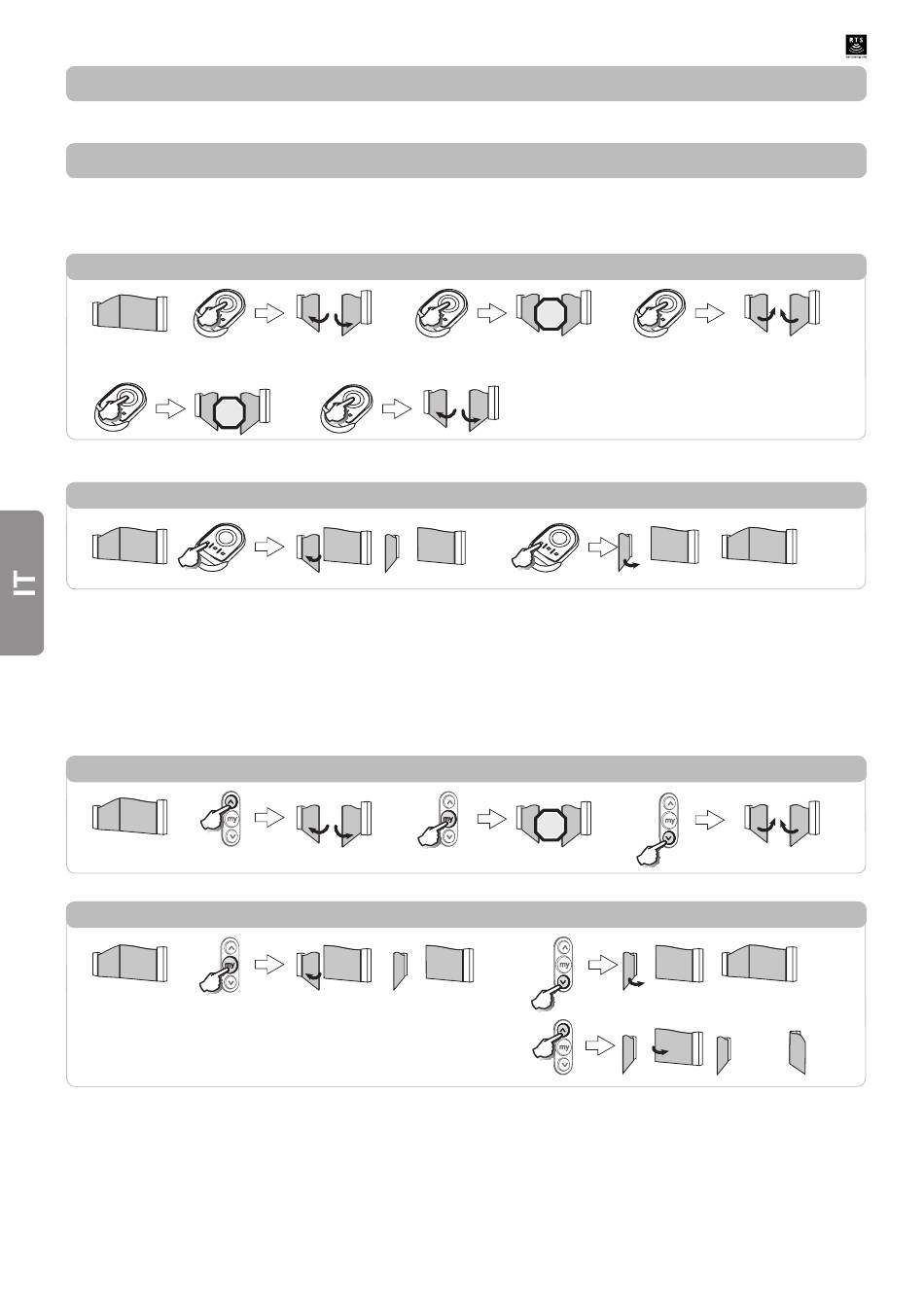

Funzionamento "Apertura totale" con un telecomando a 2 o 4 tasti (Fig. 1)
Premere il tasto programmato per comandare l'apertura totale della porta.
STOP
Funzionamento "Apertura pedonale" con un telecomando a 2 o 4 tasti (Fig. 2)
Premere il tasto programmato per comandare l'apertura pedonale della porta.
Funzionamento del rilevamento di ostacolo
Il rilevamento di un ostacolo durante l'apertura provoca l'arresto, poi l'arretramento della porta.
Il rilevamento di un ostacolo durante la chiusura provoca l'arresto, poi la riapertura della porta.

Funzionamenti particolari

In base alle periferiche installate ed alle opzioni di funzionamento programmate dal vostro installatore, la motorizzazione può funzionare nei seguenti modi:
Funzionamento "apertura totale" con un telecomando a 3 tasti (Fig. 3)
Funzionamento "apertura pedonale" con un telecomando a 3 tasti (Fig. 4)
Funzionamento delle fotocellule di sicurezza
Un ostacolo posizionato tra le fotocellule impedisce la chiusura della porta.
Se si rileva un ostacolo durante la chiusura della porta, questa si ferma per poi riaprirsi totalmente o parzialmente in base alla programmazione effettuata
durante l'installazione.
Dopo aver nascosto le fotocellule per 3 minuti, il sistema commuta sulla modalità di funzionamento «presenza uomo filare». In questa modalità, il comando
su un ingresso filare comporta il movimento della porta a velocità ridotta. Il movimento persiste finché si aziona il comando e cessa immediatamente al
rilascio del comando stesso. Il sistema ritorna alla modalità di funzionamento normale non appena le fotocellule non sono più nascoste.
Attenzione: la modalità «presenza uomo filare» richiede l'impiego di un contatto di sicurezza (ad es. invertitore a chiave art. 1841036).
2
1
STOP
2
3
STOP
4
