Es gibt 2 Möglichkeiten der Endlageneinstellung:
a) Punkt ausgefahren zu Punkt eingefahren ohne Anschlag
b) Punkt ausgefahren zu Anschlag eingefahren
Hinweis
Sollte der Rohrantrieb bei der Aus-/Einfahrt aufgrund eines Hindernisses vorzeitig abschalten, so ist es möglich dieses Hin-
dernis durch Aus-/Einfahrt freizufahren, es zu beseitigen und durch erneutes Ein-/Ausfahren die gewünschte Endlage einzu-
stellen.

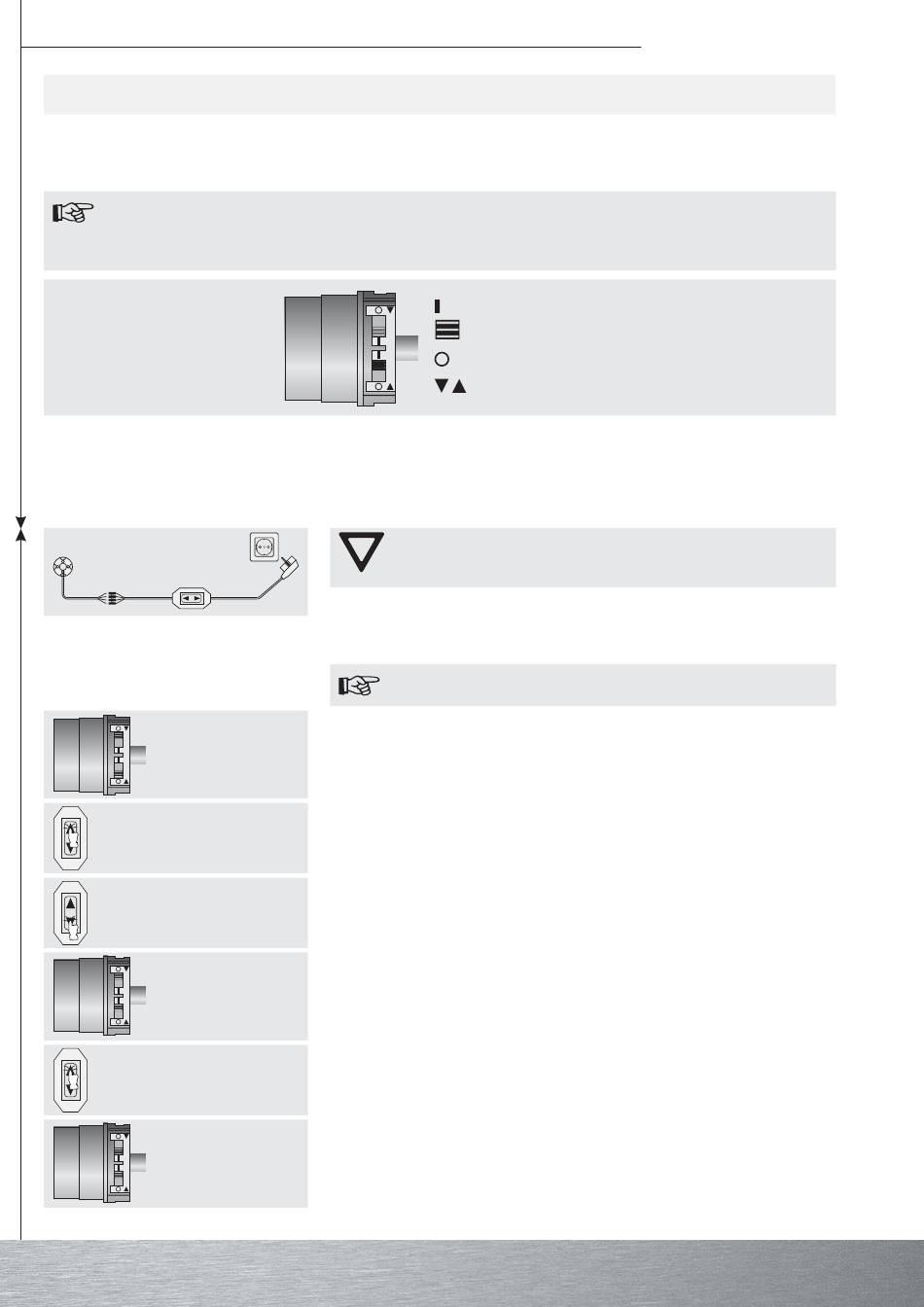

Einstellen der Endlagen mit den Schaltern

Positionierung der Endlagen

Achtung
Die Schaltergarnitur ist nicht für die dauerhafte Bedienung geeignet, son-
dern nur für die Inbetriebnahme vorgesehen.
Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen der Schalter-
garnitur (Art.-Nr. 4901 002 181 0) bzw. des Bedienelementes und schalten Sie die Netzspan-
nung ein.
a) Punkt ausgefahren zu Punkt eingefahren ohne Anschlag
Hinweis
Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich.
Schieben Sie beide Schalter in die Lösch-Stellung.
Setzen Sie einen kurzen Fahrbefehl ab.
Fahren Sie die gewünschte Ausfahr-Endlage an.
Schieben Sie den Schalter der Ausfahr-Drehrichtung von der Lösch-Stellung in die Program-
mier-Stellung.
Anschließend fahren Sie die gewünschte Einfahr-Endlage an.
Jetzt schieben Sie den Schalter der Einfahr-Drehrichtung von der Lösch-Stellung in die Pro-
grammier-Stellung.
Die Endlagen sind eingestellt.
8
Bedienungsanleitung
Programmier-Stellung
Schalter
Lösch-Stellung
Drehrichtungspfeile
