Siko MSK2000 Originalmontageanleitung

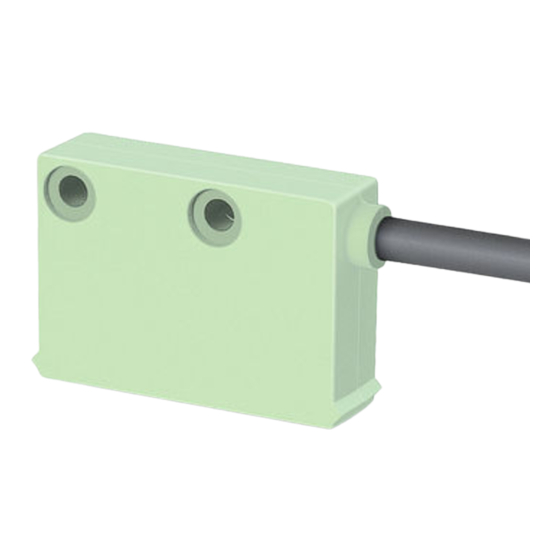

Magnetsensor
Verwandte Anleitungen für Siko MSK2000
Inhaltszusammenfassung für Siko MSK2000
- Seite 1 MSK2000 Magnetsensor Deutsch Originalmontageanleitung Seite 2 Magnetic sensor English Translation of the Original Installation Instructions page 15 44/18...
-
Seite 2: Inhaltsverzeichnis
4.1 Mechanische Montage 4.2 Montage Magnetband 4.3 Montage Magnetsensor 4.4 Elektrische Installation 5 Inbetriebnahme 6 Verlängern von Magnetbändern 7 Fehlerbehandlung 8 Transport, Lagerung, Wartung und Entsorgung 9 Technische Daten MSK2000 · Datum 07.02.2018 · Art. Nr. 81962 · Änd. Stand 44/18... -
Seite 3: Dokumentation
Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. MSK2000 · Datum 07.02.2018 · Art. Nr. 81962 · Änd. Stand 44/18... -
Seite 4: Zielgruppe
Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Magnetsensor nicht in explosionsgefährdeten Zonen einsetzen. MSK2000 · Datum 07.02.2018 · Art. Nr. 81962 · Änd. Stand 44/18... -
Seite 5: Identifikation
` Magnetsensor nicht selbst öffnen. ` Schläge auf das Gerät vermeiden. ` Keinerlei Veränderung am Gerät vornehmen. ` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch vorsehen. MSK2000 · Datum 07.02.2018 · Art. Nr. 81962 · Änd. Stand 44/18... -
Seite 6: Montage Magnetband
Ausrichten des Bandes. Nun kann über die restliche Länge die Schutzfolie, unter gleichzeitigem Andruck des Bandes, seitlich heraus- gezogen werden (als Hilfsmittel kann eine Tapetenandrückwalze verwen- det werden). MSK2000 · Datum 07.02.2018 · Art. Nr. 81962 · Änd. Stand 44/18... - Seite 7 Magnetband vollständig darin eingebettet ist. Abb. 2: Magnetband Abb. 3: Magnetband von vorne angeschrägt verschraubt Abb. 4: Magnetband von oben Abb. 5: Magnetband in Nut verschraubt MSK2000 · Datum 07.02.2018 · Art. Nr. 81962 · Änd. Stand 44/18...
-
Seite 8: Montage Magnetsensor
Fluchtungsfehler zulässige Abweichung Mitte Band/Sensor Band 10 mm = ±2 mm Band 20 mm = ±5 mm Abb. 6: Definition der Zählrichtung mit Magnetband und Montage Sensor/Magnetband, Abstandsmaße, Toleranzen MSK2000 · Datum 07.02.2018 · Art. Nr. 81962 · Änd. Stand 44/18... -
Seite 9: Elektrische Installation
- - - - - - blau braun braun braun schwarz schwarz schwarz - - - gelb gelb - - - grün grün - - - - - - violett MSK2000 · Datum 07.02.2018 · Art. Nr. 81962 · Änd. Stand 44/18... - Seite 10 Abb. 7: Montage Anschlussart E6 MSK2000 · Datum 07.02.2018 · Art. Nr. 81962 · Änd. Stand 44/18...
-
Seite 11: Inbetriebnahme
1. Falls ein Abdeckband vorhanden ist, muss dieses zuerst entfernt wer- den. 2. Polteilung durch Bestreuen des Magnetbandes mit Metallstaub oder mit Hilfe einer Magnetlupe oder Magnetfolie ermitteln. MSK2000 · Datum 07.02.2018 · Art. Nr. 81962 · Änd. Stand 44/18... -
Seite 12: Fehlerbehandlung
Hitze und Feuchtigkeit schützen. • Anschlüsse weder durch mechanische noch durch thermische Einflüsse beschädigen. • Vor Montage ist der Magnetsensor auf Transportschäden zu untersu- chen. Beschädigte Magnetsensoren nicht einbauen. MSK2000 · Datum 07.02.2018 · Art. Nr. 81962 · Änd. Stand 44/18... -
Seite 13: Technische Daten
PP, unbelastet <25 mA Ausgangsschaltung PP, LD (RS422) Ausgangssignale A, A/, B, B/, I, I/ 90° phasenverschoben Ausgangssignalpegel >UB - 2.5 V high RS422 spezifisch Ausgangssignalpegel low <0.8 V RS422 spezifisch MSK2000 · Datum 07.02.2018 · Art. Nr. 81962 · Änd. Stand 44/18... - Seite 14 EN 61000-6-2 Störfestigkeit / Immission EN 61000-6-4 Störaussendung / Emission Schutzart IP67 EN 60529 Schockfestigkeit 500 m/s , 11 ms EN 60068-2-27 Vibrationsfestigkeit 100 m/s , 5 ... 150 Hz EN 60068-2-6 MSK2000 · Datum 07.02.2018 · Art. Nr. 81962 · Änd. Stand 44/18...
- Seite 28 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko.de Internet www.siko-global.com Service support@siko.de...
