Bedienung des BroadCaster 2 Plus
Um den Betrieb des BroadCaster 2 Plus per DMX herzustellen,
gehen Sie wie folgt vor:
• Versorgen Sie das LED-Leuchtmodul mit einem gültigen
Power-DMX Signal.
• Wählen Sie mit dem BCD-Wählschalter die gewünschte
DMX-Startadresse.
Zur Steuerung des BroadCaster-Leuchtmoduls beachten Sie
die folgende DMX-Belegung:
DMX-Adresse
Startadresse
Startadresse + 1
Startadresse + 2
Startadresse + 3
Hinweise: Sowohl die blaue als auch die grüne Status-LED
müssen leuchten, um eine korrekte Spannungsversorgung
und ein gültiges DMX-Signal sicher zu stellen.
Jeder BroadCaster belegt 4 aufeinander folgende Adressen.
Der vierte Kanal ist für zukünftige Funktionen reserviert.
Im DMX-Adressbereich "900" bis "905" sind sechs Farb-
temperaturpresets (2800K, 3200K, 4000K, 4800K, 5600K,
6500K) zum direkten Aufruf über den Wählschalter hinterlegt.
26
Funktion
Beschreibung
Helligkeit
0-100% (log.)
Farbtemperatur
2.800 K - 6.500 K
+/- Grün
+/- Grün
keine Funktion

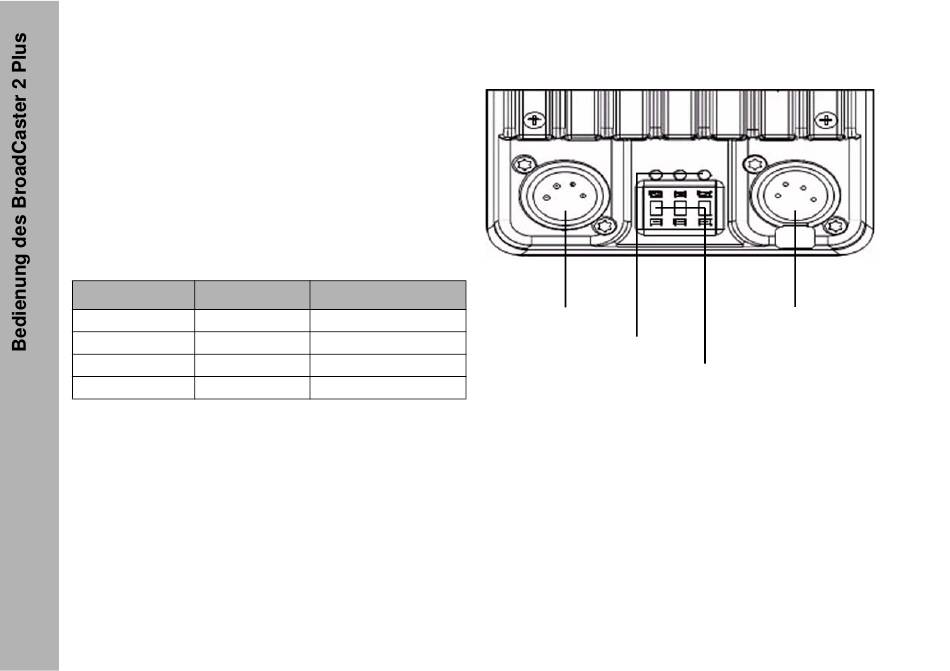

PowerDMX Eingang
Statusanzeigen
PowerDMX Ausgang
Sie können am Power-DMX-Ausgang weitere
BroadCaster 2 Plus-Leuchtmodule anschliessen:
• Verbinden Sie ein weiteres BroadCaster 2 Plus-Leuchtmodul
über ein XLR-4-Kabel mit dem ersten LED-Leuchtmodul.
• Wählen Sie die gewünschte Startadresse am BCD-
Wahlschalter des Gerätes.
PowerDMX Ausgang
BCD Wahlschalter
