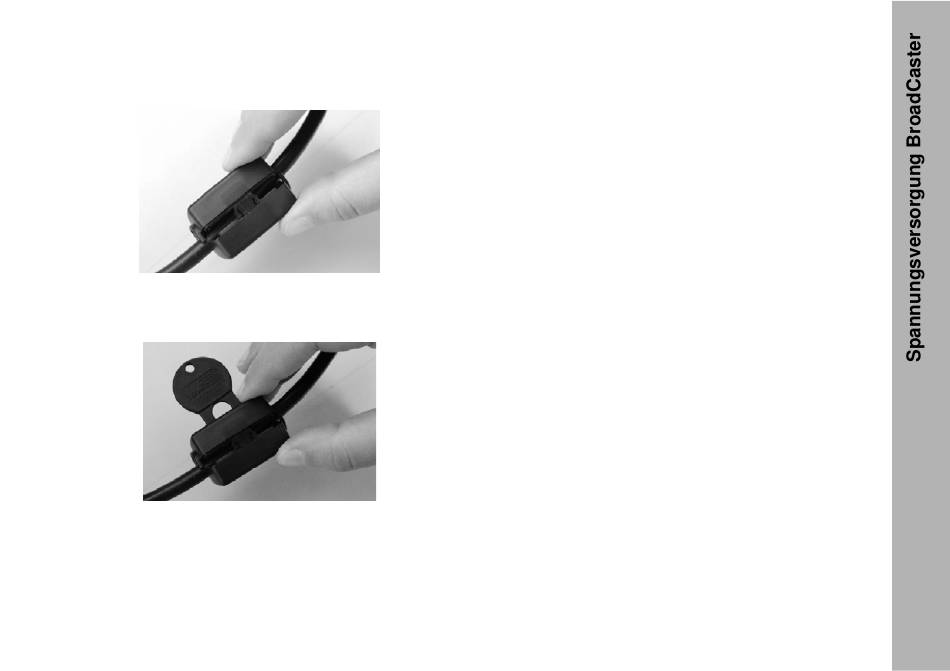

• Drücken Sie den Ferrit zusammen, bis die Verriegelung ein-
rastet.
• Zum Öffnen Schlüssel in die seitlichen Schlitze am Ferrit ste-
cken und hinein drücken. Der Ferrit öffnet sich.
Betrieb mit Netzteil
Beim BroadCaster 2 Plus ist generell darauf zu achten, dass
der 4-polige XLR-Eingang neben der Versorgungsspannung
auch DMX512-Signale für die Steuerung erhalten muss. Aus
diesem Grund ist der Einsatz mit dem DMX512-fähigen
Netzteil 24 V= / 300 W sinnvoll.
• Schließen Sie ein DMX512-fähiges Steuergerät über ein
XLR-5-Kabel an den DMX-Eingang des Netzteiles an.
• Schließen Sie die BroadCaster-Leuchtmodule über XLR-4-
Kabel an die Power-DMX-Ausgänge des Netzteiles an. Be-
achten Sie die Hinweise zur Verwendung des Netzteils auf
Seite 12.
• Um mehr als ein LED-Leuchtmodul an einen Ausgang des
Netzteiles anzuschließen, verbinden Sie die
POWERDMX-OUT-Buchse des angeschlossenen
LED-Leuchtmoduls über ein XLR-4-Kabel mit einem weiteren
LED-Leuchtmodul.
• Verbinden Sie das benötigte Netzanschlusskabel (NEMA
oder Schuko) mit dem Netzteil.
• Stecken Sie den Netzstecker in eine Netzsteckdose.
• Schalten Sie das Netzteil am ON/OFF-Schalter auf ON.
Der Schalter leuchtet, wenn das Gerät eingeschaltet ist.
23
