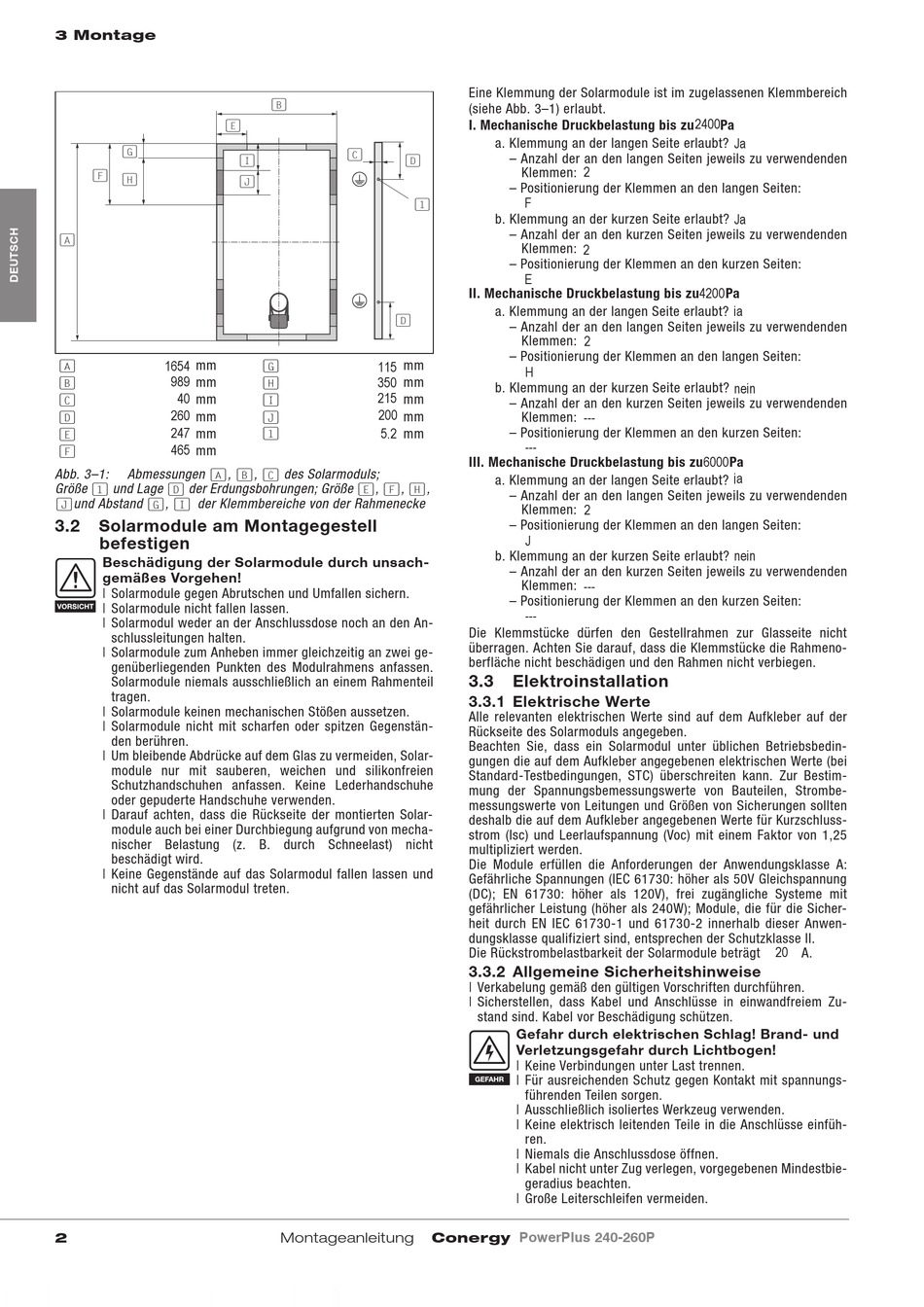

3 Montage
(A)
mm
1654
(B)
989
mm
(C)
40
mm
(D)
260
mm
(E)
247
mm
(F)
465
mm
Abb. 3–1:
Abmessungen
(A)
,
Größe
(1)
und Lage
(D)
der Erdungsbohrungen; Größe
(J)
und Abstand
(G)
,
(I)
der Klemmbereiche von der Rahmenecke
3.2
Solarmodule am Montagegestell
befestigen
Beschädigung der Solarmodule durch unsach-
gemäßes Vorgehen!
| Solarmodule gegen Abrutschen und Umfallen sichern.
| Solarmodule nicht fallen lassen.
| Solarmodul weder an der Anschlussdose noch an den An-
schlussleitungen halten.
| Solarmodule zum Anheben immer gleichzeitig an zwei ge-
genüberliegenden Punkten des Modulrahmens anfassen.
Solarmodule niemals ausschließlich an einem Rahmenteil
tragen.
| Solarmodule keinen mechanischen Stößen aussetzen.
| Solarmodule nicht mit scharfen oder spitzen Gegenstän-
den berühren.
| Um bleibende Abdrücke auf dem Glas zu vermeiden, Solar-
module nur mit sauberen, weichen und silikonfreien
Schutzhandschuhen anfassen. Keine Lederhandschuhe
oder gepuderte Handschuhe verwenden.
| Darauf achten, dass die Rückseite der montierten Solar-
module auch bei einer Durchbiegung aufgrund von mecha-
nischer Belastung (z. B. durch Schneelast) nicht
beschädigt wird.
| Keine Gegenstände auf das Solarmodul fallen lassen und
nicht auf das Solarmodul treten.
2
(G)
mm
115
(H)
mm
350
215
(I)
mm
200
(J)
mm
(1)
5,2
mm
(B)
,
(C)
des Solarmoduls;
(E)
,
(F)
,
(H)
Montageanleitung
Eine Klemmung der Solarmodule ist im zugelassenen Klemmbereich
(siehe Abb. 3–1) erlaubt.
I. Mechanische Druckbelastung bis zu
a. Klemmung an der langen Seite erlaubt?
– Anzahl der an den langen Seiten jeweils zu verwendenden
Klemmen:
2
– Positionierung der Klemmen an den langen Seiten:
F
b. Klemmung an der kurzen Seite erlaubt?
– Anzahl der an den kurzen Seiten jeweils zu verwendenden
Klemmen:
2
– Positionierung der Klemmen an den kurzen Seiten:
E
II. Mechanische Druckbelastung bis zu
a. Klemmung an der langen Seite erlaubt?
– Anzahl der an den langen Seiten jeweils zu verwendenden
Klemmen:
2
– Positionierung der Klemmen an den langen Seiten:
H
b. Klemmung an der kurzen Seite erlaubt?
– Anzahl der an den kurzen Seiten jeweils zu verwendenden
Klemmen:
---
– Positionierung der Klemmen an den kurzen Seiten:
---
III. Mechanische Druckbelastung bis zu
a. Klemmung an der langen Seite erlaubt?
,
– Anzahl der an den langen Seiten jeweils zu verwendenden
Klemmen:
2
– Positionierung der Klemmen an den langen Seiten:
J
b. Klemmung an der kurzen Seite erlaubt?
– Anzahl der an den kurzen Seiten jeweils zu verwendenden
Klemmen:
---
– Positionierung der Klemmen an den kurzen Seiten:
---
Die Klemmstücke dürfen den Gestellrahmen zur Glasseite nicht
überragen. Achten Sie darauf, dass die Klemmstücke die Rahmeno-
berfläche nicht beschädigen und den Rahmen nicht verbiegen.
3.3
Elektroinstallation
3.3.1 Elektrische Werte
Alle relevanten elektrischen Werte sind auf dem Aufkleber auf der
Rückseite des Solarmoduls angegeben.
Beachten Sie, dass ein Solarmodul unter üblichen Betriebsbedin-
gungen die auf dem Aufkleber angegebenen elektrischen Werte (bei
Standard-Testbedingungen, STC) überschreiten kann. Zur Bestim-
mung der Spannungsbemessungswerte von Bauteilen, Strombe-
messungswerte von Leitungen und Größen von Sicherungen sollten
deshalb die auf dem Aufkleber angegebenen Werte für Kurzschluss-
strom (Isc) und Leerlaufspannung (Voc) mit einem Faktor von 1,25
multipliziert werden.
Die Module erfüllen die Anforderungen der Anwendungsklasse A:
Gefährliche Spannungen (IEC 61730: höher als 50V Gleichspannung
(DC); EN 61730: höher als 120V), frei zugängliche Systeme mit
gefährlicher Leistung (höher als 240W); Module, die für die Sicher-
heit durch EN IEC 61730-1 und 61730-2 innerhalb dieser Anwen-
dungsklasse qualifiziert sind, entsprechen der Schutzklasse II.
Die Rückstrombelastbarkeit der Solarmodule beträgt
3.3.2 Allgemeine Sicherheitshinweise
| Verkabelung gemäß den gültigen Vorschriften durchführen.
| Sicherstellen, dass Kabel und Anschlüsse in einwandfreiem Zu-
stand sind. Kabel vor Beschädigung schützen.
Gefahr durch elektrischen Schlag! Brand- und
Verletzungsgefahr durch Lichtbogen!
| Keine Verbindungen unter Last trennen.
| Für ausreichenden Schutz gegen Kontakt mit spannungs-
führenden Teilen sorgen.
| Ausschließlich isoliertes Werkzeug verwenden.
| Keine elektrisch leitenden Teile in die Anschlüsse einfüh-
ren.
| Niemals die Anschlussdose öffnen.
| Kabel nicht unter Zug verlegen, vorgegebenen Mindestbie-
geradius beachten.
| Große Leiterschleifen vermeiden.
Conergy
PowerPlus 240-260P
2400
Pa
Ja
Ja
4200
Pa
ja
nein
6000
Pa
ja
nein
20
A.
