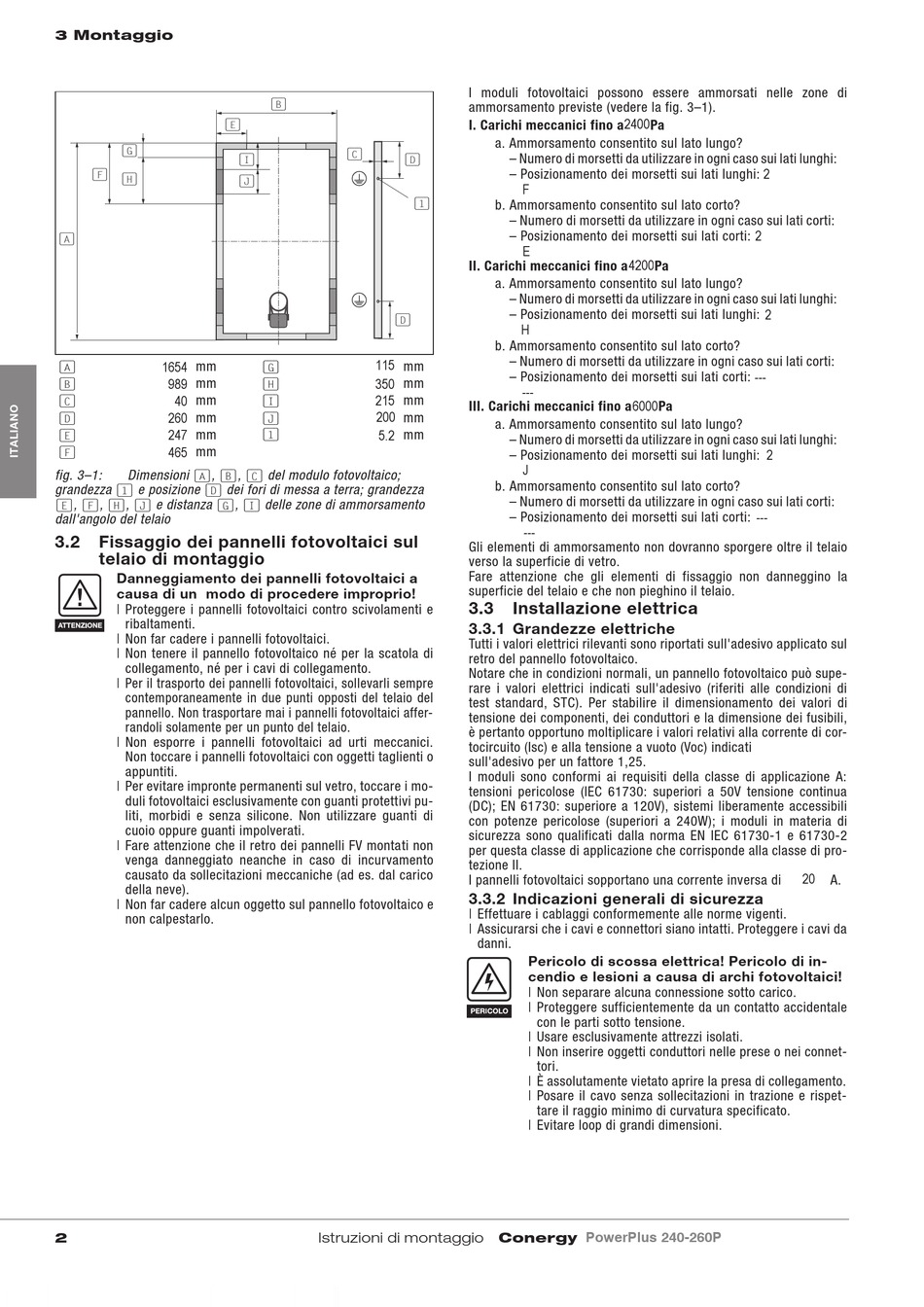

3 Montaggio
mm
(A)
1654
mm
(B)
989
mm
(C)
40
mm
(D)
260
mm
(E)
247
mm
(F)
465
fig. 3–1: Dimensioni (A) , (B)
grandezza (1) e posizione (D) dei fori di messa a terra; grandezza
(E) , (F) , (H) , (J) e distanza (G)
dall'angolo del telaio
3.2 Fissaggio dei pannelli fotovoltaici sul
telaio di montaggio
Danneggiamento dei pannelli fotovoltaici a
causa di un modo di procedere improprio!
| Proteggere i pannelli fotovoltaici contro scivolamenti e
ribaltamenti.
| Non far cadere i pannelli fotovoltaici.
| Non tenere il pannello fotovoltaico né per la scatola di
collegamento, né per i cavi di collegamento.
| Per il trasporto dei pannelli fotovoltaici, sollevarli sempre
contemporaneamente in due punti opposti del telaio del
pannello. Non trasportare mai i pannelli fotovoltaici affer-
randoli solamente per un punto del telaio.
| Non esporre i pannelli fotovoltaici ad urti meccanici.
Non toccare i pannelli fotovoltaici con oggetti taglienti o
appuntiti.
| Per evitare impronte permanenti sul vetro, toccare i mo-
duli fotovoltaici esclusivamente con guanti protettivi pu-
liti, morbidi e senza silicone. Non utilizzare guanti di
cuoio oppure guanti impolverati.
| Fare attenzione che il retro dei pannelli FV montati non
venga danneggiato neanche in caso di incurvamento
causato da sollecitazioni meccaniche (ad es. dal carico
della neve).
| Non far cadere alcun oggetto sul pannello fotovoltaico e
non calpestarlo.
2
mm
(G) 115
mm
(H)
350
mm
(I)
215
mm
(J) 200
mm
(1)
5,2
, (C) del modulo fotovoltaico;
, (I) delle zone di ammorsamento
Istruzioni di montaggio
I moduli fotovoltaici possono essere ammorsati nelle zone di
ammorsamento previste (vedere la fig. 3–1).
I. Carichi meccanici fino a 2400
a. Ammorsamento consentito sul lato lungo?
– Numero di morsetti da utilizzare in ogni caso sui lati lunghi:
– Posizionamento dei morsetti sui lati lunghi:
F
b. Ammorsamento consentito sul lato corto?
– Numero di morsetti da utilizzare in ogni caso sui lati corti:
– Posizionamento dei morsetti sui lati corti:
E
II. Carichi meccanici fino a 4200
a. Ammorsamento consentito sul lato lungo?
– Numero di morsetti da utilizzare in ogni caso sui lati lunghi:
– Posizionamento dei morsetti sui lati lunghi:
H
b. Ammorsamento consentito sul lato corto?
– Numero di morsetti da utilizzare in ogni caso sui lati corti:
– Posizionamento dei morsetti sui lati corti:
---
III. Carichi meccanici fino a
6000
a. Ammorsamento consentito sul lato lungo?
– Numero di morsetti da utilizzare in ogni caso sui lati lunghi:
– Posizionamento dei morsetti sui lati lunghi:
J
b. Ammorsamento consentito sul lato corto?
– Numero di morsetti da utilizzare in ogni caso sui lati corti:
– Posizionamento dei morsetti sui lati corti:
---
Gli elementi di ammorsamento non dovranno sporgere oltre il telaio
verso la superficie di vetro.
Fare attenzione che gli elementi di fissaggio non danneggino la
superficie del telaio e che non pieghino il telaio.
3.3

Installazione elettrica

3.3.1 Grandezze elettriche
Tutti i valori elettrici rilevanti sono riportati sull'adesivo applicato sul
retro del pannello fotovoltaico.
Notare che in condizioni normali, un pannello fotovoltaico può supe-
rare i valori elettrici indicati sull'adesivo (riferiti alle condizioni di
test standard, STC). Per stabilire il dimensionamento dei valori di
tensione dei componenti, dei conduttori e la dimensione dei fusibili,
è pertanto opportuno moltiplicare i valori relativi alla corrente di cor-
tocircuito (Isc) e alla tensione a vuoto (Voc) indicati
sull'adesivo per un fattore 1,25.
I moduli sono conformi ai requisiti della classe di applicazione A:
tensioni pericolose (IEC 61730: superiori a 50V tensione continua
(DC); EN 61730: superiore a 120V), sistemi liberamente accessibili
con potenze pericolose (superiori a 240W); i moduli in materia di
sicurezza sono qualificati dalla norma EN IEC 61730-1 e 61730-2
per questa classe di applicazione che corrisponde alla classe di pro-
tezione II.
I pannelli fotovoltaici sopportano una corrente inversa di
3.3.2 Indicazioni generali di sicurezza
| Effettuare i cablaggi conformemente alle norme vigenti.
| Assicurarsi che i cavi e connettori siano intatti. Proteggere i cavi da
danni.
Pericolo di scossa elettrica! Pericolo di in-
cendio e lesioni a causa di archi fotovoltaici!
| Non separare alcuna connessione sotto carico.
| Proteggere sufficientemente da un contatto accidentale
con le parti sotto tensione.
| Usare esclusivamente attrezzi isolati.
| Non inserire oggetti conduttori nelle prese o nei connet-
tori.
| È assolutamente vietato aprire la presa di collegamento.
| Posare il cavo senza sollecitazioni in trazione e rispet-
tare il raggio minimo di curvatura specificato.
| Evitare loop di grandi dimensioni.
Conergy
PowerPlus 240-260P
Pa
2
2
Pa
2
---
Pa
2
---
20
A.
