3.3.3 Parallel- und Serienschaltung
Solarmodule derselben Bauart können parallelgeschaltet werden.
Die Solarmodule dieser Serie sind grundsätzlich für Serienschaltung
konzipiert.
Sachschaden durch Verschaltungsfehler!
| Bei Parallelschaltung nur Solarmodule derselben Bauart
und Leistung verwenden. Gegebenenfalls Maßnahmen
zum Überstromschutz (z. B. Strangsicherung) treffen. Die
angegebene Rückstrombelastbarkeit der Solarmodule nie-
mals überschreiten.
Maximale Anzahl an Modulsträngen, die parallel verschal-
tet werden dürfen:
schlussstrom * 1,25) + 1)
| Sicherstellen, dass bei Serienschaltung nur Solarmodule
mit der gleichen Stromstärke (I
werden, und darauf achten, dass die Spannungen paral-
lelgeschalteter Stränge gleich sind. Auch bei niedrigen
Temperaturen keinesfalls die maximal zulässige System-
spannung der Solarmodule überschreiten.
Maximale Anzahl an Modulen, die in Serie geschaltet wer-
den dürfen: (Maximale Systemspannung / (Leerlauf-
21
spannung * 1,25))
| Sicherstellen, dass Anzahl und Verschaltung der Solarmo-
dule mit den elektrischen Werten übereinstimmen, die von
den an die Photovoltaik-Anlage angeschlossenen Geräten
vorgegeben werden.
| Sicherstellen, dass die Polung korrekt ist.
3.3.4 Solarmodul anschließen
Auf der Rückseite des Solarmoduls befindet sich die Anschlussdose
mit den Anschlussleitungen, dem Stecker und der Buchse .
Länge der Anschlussleitungen
Querschnitt der Anschlussleitungen
zugelassener Umgebungstemperatur-
bereich der Leitungen
3.3.5 Erdung
Die Anforderungen hinsichtlich Erdung müssen vor Beginn der
Arbeiten gemäß den geltenden Vorschriften und Standards geprüft
werden.
Die Positionen der Erdungsbohrungen sind in Abb. 3–1 ersichtlich.
Die Erdungsleitung kann an einer der Bohrungen im Modul-
rahmen befestigt werden.
Kontaktkorrosion bei Verwendung unterschiedlicher Metalle
vermeiden, elektrochemische Spannungsreihe beachten.
Beachten Sie die geltenden Vorschriften.
Beispiel: Verwendung einer selbstschneidenden Edel-
stahlschraube

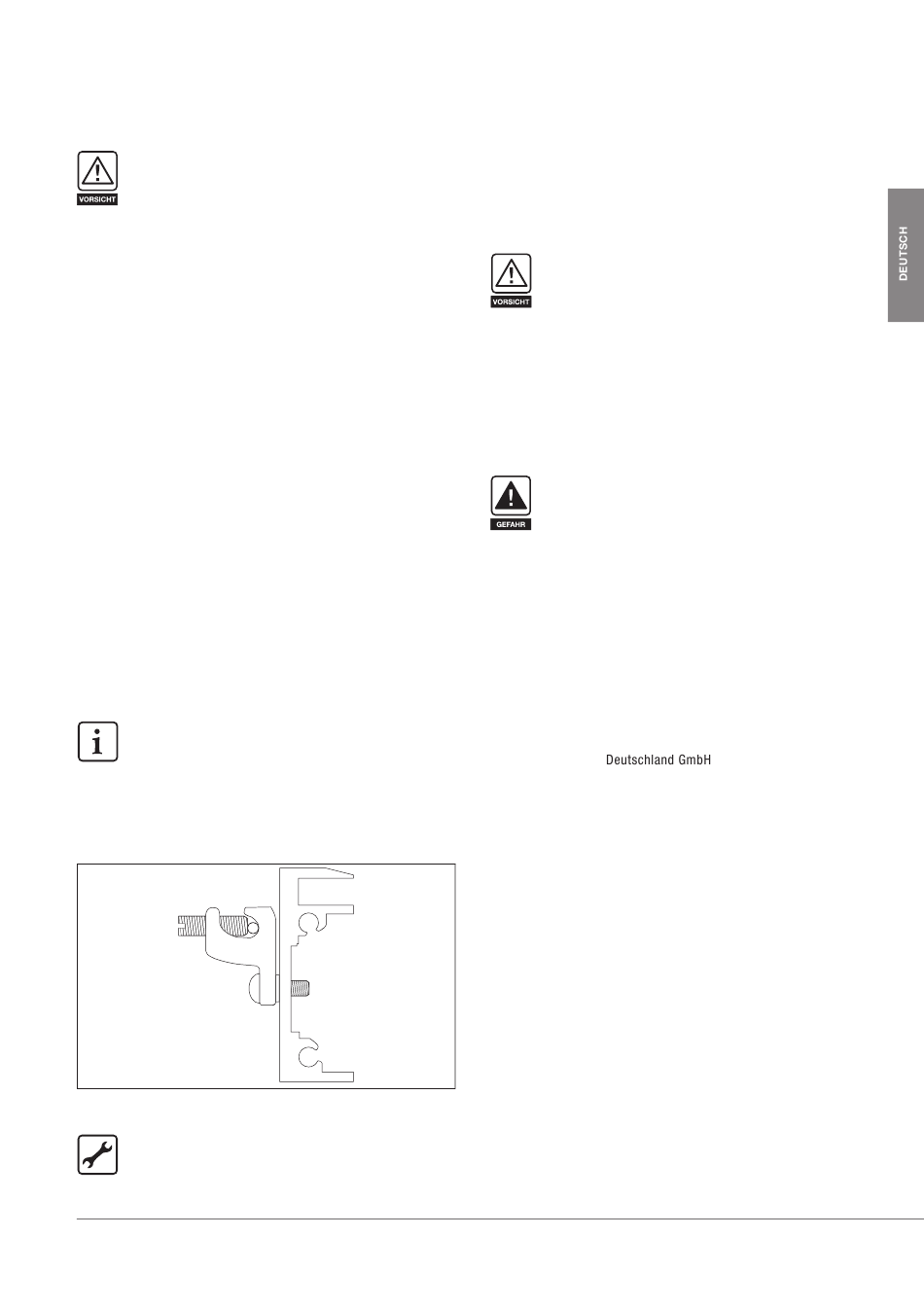

Abb. 3–2: Selbstschneidende Edelstahlschraube in das Erdungs-
loch einführen
Verwenden Sie eine passende selbstschneidende Edelstahl-
schraube (Ø mm, maximale Länge
6,3
mit einem passenden Ringkabelschuh und einer selbst-
schneidenden Edelstahlzahnscheibe (zwischen Ringkabel-
schuh und Modulrahmen).
(Sicherungsbemessung / (Kurz-
2
) zusammengeschaltet
MPP
mm
1000
mm 2
4
von °C
-40
bis °C
+85
mm) zusammen
20
Montageanleitung
Bei Anlagen, in denen Wechselrichter mit Transformator zum Einsatz
kommen, ist der Minuspol des Solargenerators zu erden.
4

Wartung und Pflege

Die Solarmodule sind wartungsarm. Conergy empfiehlt dennoch
jährlich eine Sichtprüfung, die Kontrolle der mechanischen Verbin-
dungen und der elektrischen Anschlüsse auf Beschädigungen.
Verschmutzungen der Solarmodule verringern die Leistung und den
Ertrag. Wenn die Solarmodule in einem Neigungswinkel von mehr
als 15° montiert sind, ist eine Reinigung durch Regen in der Regel
ausreichend.
Beschädigung der Solarmoduloberfläche
durch Verkratzen oder hohe Temperatur-
unterschiede!
| Verwenden Sie zur Reinigung auch bei starken Verschmut-
zungen ausschließlich Neutral-Flüssigreiniger.
| Verwenden Sie keine Reinigungsmittel mit Abrasivstoffen.
| Verwenden Sie nur Wischwasser, das der Temperatur der
Solarmoduloberfläche angepasst ist.
| Wischen Sie die Solarmoduloberfläche mit Wasser und ei-
nem weichen Lappen ab.
| Reiben oder kratzen Sie anhaftenden Schmutz niemals
trocken ab.
5 Demontage
Gefahr durch elektrischen Schlag!
| Keine blanken Anschlussteile berühren.
| Ausschließlich isoliertes Werkzeug
verwenden.
1. Wechselrichter AC-seitig vom Versorgungsnetz trennen, sodass
die Photovoltaik-Anlage lastfrei ist.
2. Photovoltaik-Anlage an der DC-seitigen Trennstelle vom Wechsel-
richter trennen.
3. Sicherstellen, dass das System ohne elektrische Spannung ist.
4. Photovoltaik-Anlage analog zur Montage demontieren und dabei
die Sicherheitshinweise beachten.
6 Entsorgung
Alte oder defekte Solarmodule dürfen nicht im Hausmüll entsorgt
werden.
Fragen zur Entsorgung richten Sie bitte an Ihren Installateur, Händler
oder an die Conergy
Conergy PowerPlus 240-260P
4 Wartung und Pflege
.
3
