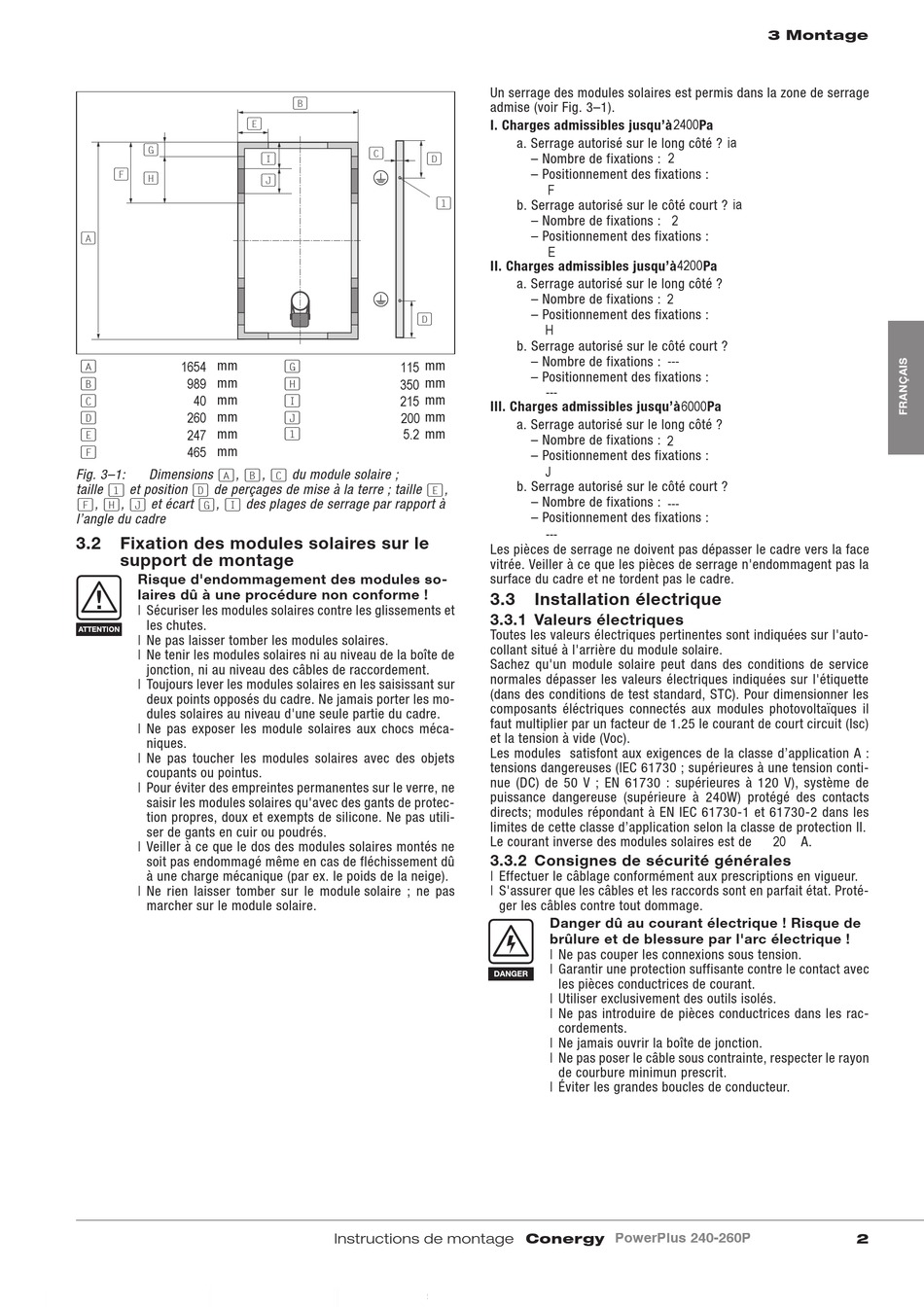

Conergy PowerPlus 240P Montageanleitung Seite 13

mm
(A)
1654
mm
(B)
989
mm
(C)
40
mm
(D)
260
mm
(E)
247
mm
(F)
465
Fig. 3–1: Dimensions (A) , (B)
taille (1) et position (D) de perçages de mise à la terre ; taille
(F) (H) (J) (G) (I)
, , et écart , des plages de serrage par rapport à
l'angle du cadre
3.2 Fixation des modules solaires sur le
support de montage
Risque d'endommagement des modules so-
laires dû à une procédure non conforme !
| Sécuriser les modules solaires contre les glissements et
les chutes.
| Ne pas laisser tomber les modules solaires.
| Ne tenir les modules solaires ni au niveau de la boîte de
jonction, ni au niveau des câbles de raccordement.
| Toujours lever les modules solaires en les saisissant sur
deux points opposés du cadre. Ne jamais porter les mo-
dules solaires au niveau d'une seule partie du cadre.
| Ne pas exposer les module solaires aux chocs méca-
niques.
| Ne pas toucher les modules solaires avec des objets
coupants ou pointus.
| Pour éviter des empreintes permanentes sur le verre, ne
saisir les modules solaires qu'avec des gants de protec-
tion propres, doux et exempts de silicone. Ne pas utili-
ser de gants en cuir ou poudrés.
| Veiller à ce que le dos des modules solaires montés ne
soit pas endommagé même en cas de fléchissement dû
à une charge mécanique (par ex. le poids de la neige).
| Ne rien laisser tomber sur le module solaire ; ne pas
marcher sur le module solaire.
mm
(G)
115
mm
(H)
350
mm
(I)
215
mm
(J)
200
mm
(1)
5,2
, (C) du module solaire ;
(E)
Instructions de montage Conergy
Un serrage des modules solaires est permis dans la zone de serrage
admise (voir Fig. 3–1).
I. Charges admissibles jusqu'à
a. Serrage autorisé sur le long côté ?
– Nombre de fixations :
– Positionnement des fixations :
F
b. Serrage autorisé sur le côté court ?
– Nombre de fixations :
– Positionnement des fixations :
E
II. Charges admissibles jusqu'à
a. Serrage autorisé sur le long côté ?
– Nombre de fixations :
– Positionnement des fixations :
H
b. Serrage autorisé sur le côté court ?
– Nombre de fixations :
– Positionnement des fixations :
---
III. Charges admissibles jusqu'à
a. Serrage autorisé sur le long côté ?
– Nombre de fixations :
– Positionnement des fixations :
J
b. Serrage autorisé sur le côté court ?
,
– Nombre de fixations :
– Positionnement des fixations :
---
Les pièces de serrage ne doivent pas dépasser le cadre vers la face
vitrée. Veiller à ce que les pièces de serrage n'endommagent pas la
surface du cadre et ne tordent pas le cadre.
3.3 Installation électrique
3.3.1 Valeurs électriques
Toutes les valeurs électriques pertinentes sont indiquées sur l'auto-
collant situé à l'arrière du module solaire.
Sachez qu'un module solaire peut dans des conditions de service
normales dépasser les valeurs électriques indiquées sur l'étiquette
(dans des conditions de test standard, STC). Pour dimensionner les
composants éléctriques connectés aux modules photovoltaïques il
faut multiplier par un facteur de 1.25 le courant de court circuit (Isc)
et la tension à vide (Voc).
Les modules satisfont aux exigences de la classe d'application A :
tensions dangereuses (IEC 61730 ; supérieures à une tension conti-
nue (DC) de 50 V ; EN 61730 : supérieures à 120 V), système de
puissance dangereuse (supérieure à 240W) protégé des contacts
directs; modules répondant à EN IEC 61730-1 et 61730-2 dans les
limites de cette classe d'application selon la classe de protection II.
Le courant inverse des modules solaires est de
3.3.2 Consignes de sécurité générales
| Effectuer le câblage conformément aux prescriptions en vigueur.
| S'assurer que les câbles et les raccords sont en parfait état. Proté-
ger les câbles contre tout dommage.
Danger dû au courant électrique ! Risque de
brûlure et de blessure par l'arc électrique !
| Ne pas couper les connexions sous tension.
| Garantir une protection suffisante contre le contact avec
les pièces conductrices de courant.
| Utiliser exclusivement des outils isolés.
| Ne pas introduire de pièces conductrices dans les rac-
cordements.
| Ne jamais ouvrir la boîte de jonction.
| Ne pas poser le câble sous contrainte, respecter le rayon
de courbure minimun prescrit.
| Éviter les grandes boucles de conducteur.
PowerPlus 240-260P
3 Montage
2400 Pa
ja
2
ja
2
4200 Pa
2
---
Pa
6000
2
---
A.
20
2
