Telecomando
O telecomando do Phantom 4 RTK tem uma amplitude de transmissão de até 7 km (4,3 milhas)* e dispõe de
controlos destinados à inclinação da câmara e à captação de fotografias. O DJI OcuSync está integrado no
telecomando de modo a transmitir imagens HD ao vivo diretamente da câmara. Basta tocar no ecrã da aplicação
DJI GS RTK ou importar ficheiros KML/KMZ para planear uma operação e, deste modo, gerir projetos de forma
prática. Os utilizadores também podem ligar o telecomando a um computador para aceder ao DJI PC GS Pro para
planear e executar operações. O modo de controlo de várias aeronaves do telecomando pode ser utilizado para
coordenar o funcionamento de até cinco aeronaves em simultâneo, permitindo que os pilotos trabalhem de forma
mais eficiente. As baterias substituíveis podem ser facilmente trocadas durante o funcionamento e as antenas
podem ser facilmente removidas para efetuar uma manutenção rápida.

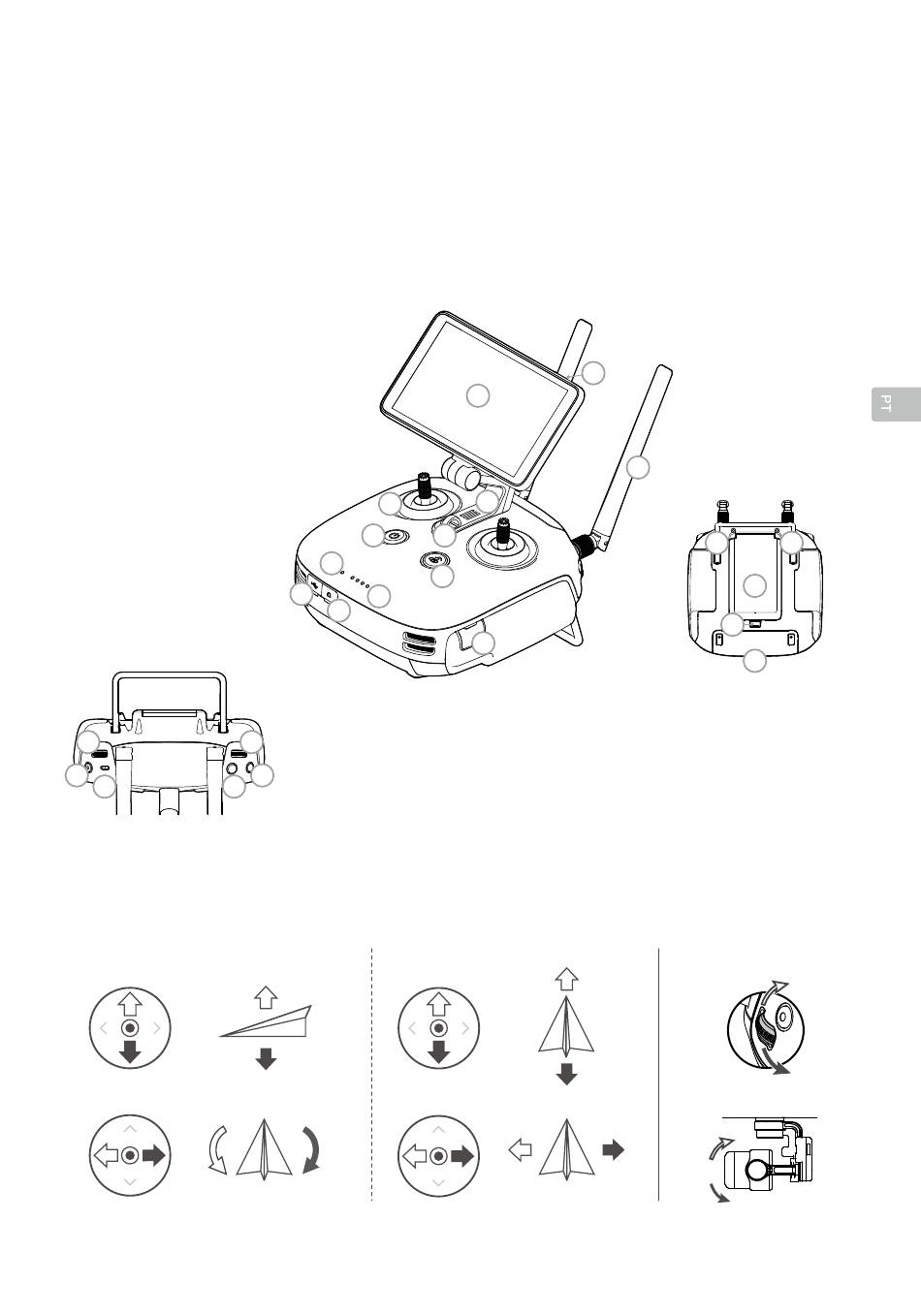

1. Botão de alimentação
2. Botão para voltar à posição
inicial (RTH)
3. Manípulos de controlo
4. Altifalante
5. Fixação de correia
6. LED de estado
7. LED de nível da bateria
8. Porta USB-C
9. Ficha de áudio de 3,5 mm
6
10. Ranhura para cartão
microSD
8
11. Dispositivo de visualização
9
12. Botão de suspensão/
despertar
13. Antenas
14
16
18
17
A figura abaixo apresenta a função que cada movimento do manípulo de controlo executa, utilizando o Modo
2 como exemplo. O seletor esquerdo controla a altitude e o rumo da aeronave e o seletor direito controla os
movimentos para a frente, para trás, para a esquerda e para a direita. O botão da suspensão cardã controla a
21 20
inclinação da câmara.
22
Manípulo esquerdo
23
24
Para baixo
Virar à esquerda
* O telecomando pode alcançar a sua distância máxima de transmissão (FCC) numa área ampla e aberta, sem interferência
eletromagnética, e a uma altitude de cerca de 120 metros (400 pés).
11
4
3
1 5
3
2
7
1
6
10
8
7
9
14. Botão da suspensão cardã
15. Botão do interruptor de
controlo da aeronave
15
16. Botão de gravação
19 17. Interruptor de pausa
18. Botão do obturador
19. Botão reservado
Manípulo direito
Para cima
Virar à direita
12
12
11
13
4
5
2
10
20. Botão C1 (personalizável)
21. Botão C2 (personalizável)
22. Tampa do compartimento da bateria
23. Fechadura da tampa do compartimento
da bateria
24. Tampa do compartimento do dongle
Para a frente
Para trás
Esquerda Direita
14
16
17 18
14
13
16
17
21 20
22
23
24
Botão da suspensão cardã
15
19
18
21 20
22
23
24
