Kübler CODIX 52U Bedienungsanleitung

Bedienungsanleitung
Elektronische Anzeigezähler
CODIX 52U
1.1 Sicherheits- und Warnhinweise
Benutzen Sie diese Anzeige nur
– bestimmungsgemäß
!
– in technisch einwandfreiem
Zustand
– unter Beachtung der Bedien-
ungsanleitung und den allgemei-
nen Sicherheitsbestimmungen.
1.2 Allgemeine Sicherheits- und Warnhinweise
1. Vor Durchführung von Installations- oder War-
tungsarbeiten stellen Sie bitte sicher, dass die
Digitalanzeige von der Versorgungs-
spannung getrennt ist.
2. Setzen Sie die Digitalanzeige nur bestim-
mungsgemäß ein: In technisch einwandfreiem
Zustand. Unter Beachtung der Bedienungsan-
leitung und den allgemeinen Sicherheitsbestim-
mungen.
3. Beachten Sie länder- und anwendungsspezifi-
sche Bestimmungen
4. Die Digitalanzeige ist nicht geeingnet für de
explosionsgeschützten Bereich und den Ein-
satzbereichen, die in EN 61010 Teil 1 ausge-
schlossen sind.
5. Die Digitalanzeige darf nur im ordnungsgemäß
eingebautem Zustand entsprechend dem Kapi-
tel "Technische Daten" betrieben werden.
1.3 Bestimmungsgemäßer Gebrauch
Die Digitalanzeige darf nur als Einbaugerät einge-
setzt werden. Der Einsatzbereich dieser Anzeige
liegt in industriellen Prozessen und Steuerungen.
In den Bereichen von Fertigungsstraßen der
Metall-, Holz-, Kunststoff-, Papier-, Glas- und Textil-
industrie u.ä. Überspannungen an den Schraub-
klemmen der Digitalanzeige müssen auf den Wert
der Überspannungskategorie II begrenzt sein. Wird
die Digitalanzeige zur Überwachung von Maschi-
nen oder Ablaufprozessen eingesetzt, bei denen
infolge eines Ausfalls oder einer Fehlbedienung
der Digitalanzeige eine Beschädigung der Maschi-
ne oder ein Unfall des Bedienungspersonals mög-
lich ist, dann müssen Sie entsprechende Sicher-
heitsvorkehrungen treffen.
1.4 Beschreibung

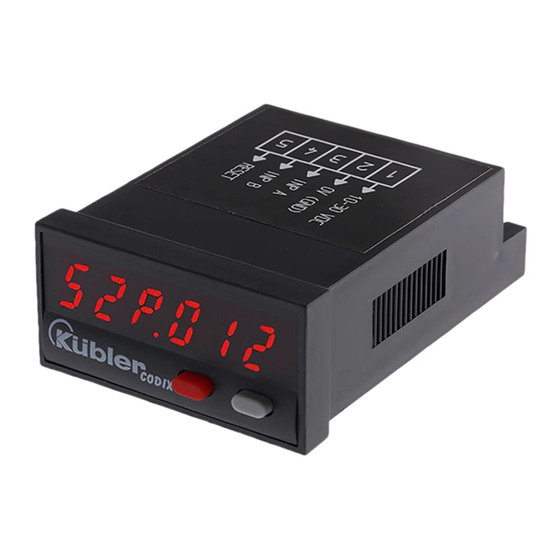

Die Ausführung CODIX 52U ist ein Universalge-
rät und verhält sich je nach ein ge stell ter Grund -
be triebs art wie
• ein elektronischer Summier- und Frequenz-
zähler (ab Seite 2)
• ein elektronischer Anzeigezähler
mit 2 Summierbereichen (ab Seite 4)
• ein elektronischer Summier- und Zeitzähler
(ab Seite 6)
• ein elektronischer Zeitzähler mit 2 Zeitzählern
(ab Seite 9)
2. Einstellung der Betriebsparameter
a. Beide Tasten auf der Vor der sei te gedrückt
hal ten und Span nungs ver sor gung ein schal -
ten, oder bei eingeschalteter Spannungsver-
sorgung beide Tasten gleichzeitig 5 s drücken
b. Auf dem Display erscheint
c. Sobald die Tasten los ge las sen werden,
er scheint auf dem Display
c1. durch gedrückt halten der linken Taste und
betätigen der rechten Taste wird der Pro-
grammiervorgang abgebrochen.
c2. durch Drücken der rechten Taste wird auf
umgeschaltet.
d. Umschalten in den ersten Parameter durch
gedrückt halten der linken Taste und betätigen
der rechten Taste
e. Sobald die Tasten losgelassen werden,
erscheint in sekündlichen Wechsel der Menü-
titel und die aktuelle Menüpunkt-
einstellung. Nach Betätigen einer Taste wird
nur noch die Menüpunkteinstellung angezeigt.
