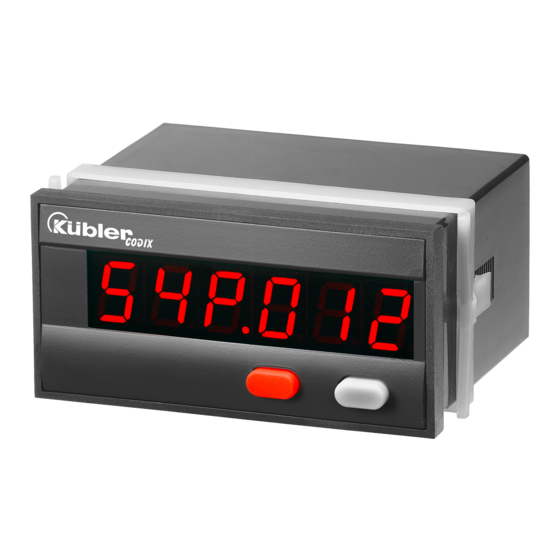

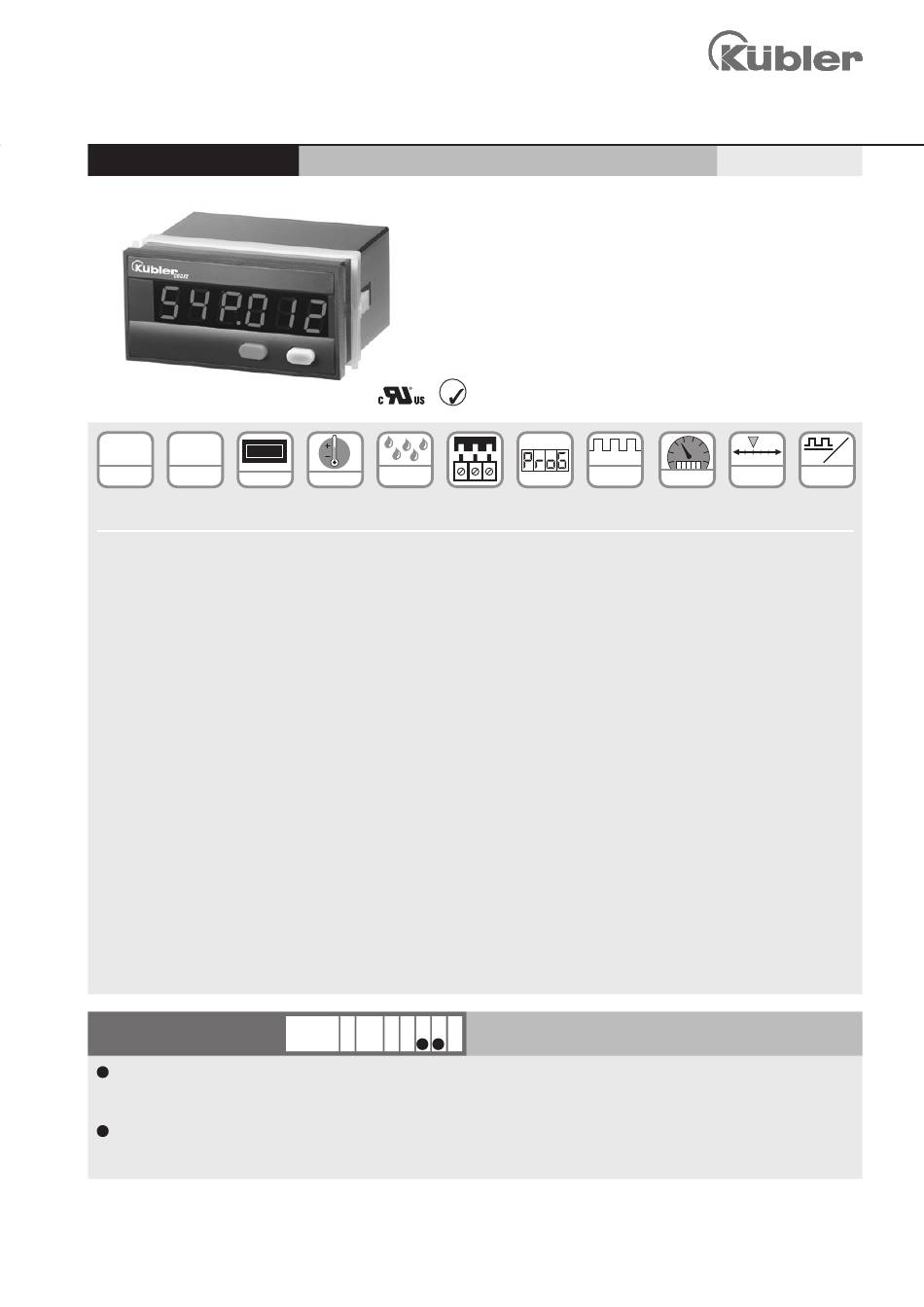

Kübler Codix 54P Bedienungsanleitung

Multifunktionsgeräte, elektronisch
LED-Doppelfunktionszähler
DC AC
000000
10 ... 30V 100 ... 240 V
DIN 96 x 48
Spannungsversorgung Frontplatten-
größe
Leistungsstark
• Schneller Zähl- und Frequenzeingang, Eingangsfrequenz
max. 30 kHz (kann für mechanische Kontakte auf 30 Hz
bedämpft werden).
• Robustes Gehäuse – IP65 geschützt.
• Sehr helle LED-Anzeige, 14 mm hoch, 6-stellig.
• Exaktes und hochgenaues Frequenzmessverfahren
(HRA-High Rate Accuracy System).
Frequenzen bis 38 Hz werden über eine Periodendauermessung
ausgewertet. Frequenzen > 38 Hz werden über eine spezielle
Torzeitmessung ausgewertet.
So wird trotz geringer Torzeit eine sehr hohe Genauigkeit von
< 0,1 % erreicht. Das Messergebnis steht nach max. 50 ms zur
Verfügung.
• Kurze Anlaufzeit – Erfasst nach Einschalten der
Spannungsversorgung schon nach 16 ms eingehende Impulse
=> kein Impulsverlust bei gleichzeitigem Motorstart.
Bestellschlüssel
a Spannungsversorgung
0 = 100 ... 240 V AC, ±10 %
3 = 10 ... 30 V DC
b
Schaltpegel der Eingänge
0 = Standard (HTL)
A = 4 ... 30 V DC
© Fritz Kübler GmbH, Irrtümer und Änderungen vorbehalten. 10/2018
6 Zählmodi mit Tachometer (AC+DC)
RoHS
IP65
-20°... +65°C
Temperatur- Hohe Steckbare
bereich Schutzart Schraubklemme
6.54P . 01 2 . X X 0
a b
Lieferumfang
· Digitalanzeige
· Spannbügel
· Dichtung
· 2 steckbare Schraubklemmen
· Bedienungsanleitung mehrsprachig
Der Codix 54P ist ein spannungsversorgter Impulszähler/
Positionsanzeige mit 4 Zählereingangsarten und separatem
Tachometer.
Mit getrenntem Eingang, für schnelle und langsame Zählimpulse,
mit 6-stelliger LED-Anzeige für NPN, PNP Eingangssignale.
max.
30 kHz
Klartext - Impulszähler/ Frequenzanzeige/
programmierung Summierer
Bedienerfreundlich und universell
• Große Tasten (auch mit Handschuhen zu bedienen).
• Programmierung:
- Einfache und einheitliche Programmierung und Bedienung
durch Klartextprogrammierung.
- Einstieg in die Programmierung auch während des Betriebs
mit Sicherheitsabfrage.
- Anzeigeumschaltung durch Drücken der rechten Taste.
• Individuell einstellbare Skalierung:
Multiplikations- und Divisionsfaktor (0,0001...99,9999), um
entsprechende Einheiten in z.B. Position in 1/10 mm und
Drehzahl in U/min darzustellen.
• Separate Faktoren und Eingänge für Frequenz- und Impuls-
zählung.
• 4 verschiedene Zählereingangsarten für die Positionsanzeige:
2-kanaliger Eingang zur Erfassung von Zählrichtung, Differenz-
oder Additionsmode, Phasendiskriminator mit 1-fach, 2-fach
oder 4-fach Auswertung. 1 separater Eingang für Drehzahl und
Geschwindigkeit, Anzeige in 1/min oder 1/sec.
• AC oder DC Versorgung mit Sensor-Spannungsversorgung.
• Eingänge: Alternativ zu den HTL Eingängen sind auch Geräte
mit 5 V DC Eingangspegel für den Einsatz als parallele Anzeige
zur SPS verfügbar.
Ersatzteile
7-polige Schraubklemme RM 3,81 1 ... 7: N100387
2-polige Schraubklemme RM 5,08 1 ... 2: N100133
Codix 54P
Hz
t
0 0 0 0 0
HRA
POSITION
1/sec 1/min
Positions- Frequenzanzeige
Tachometer anzeige mit HRA
