VISION TOUCH THR
2.3

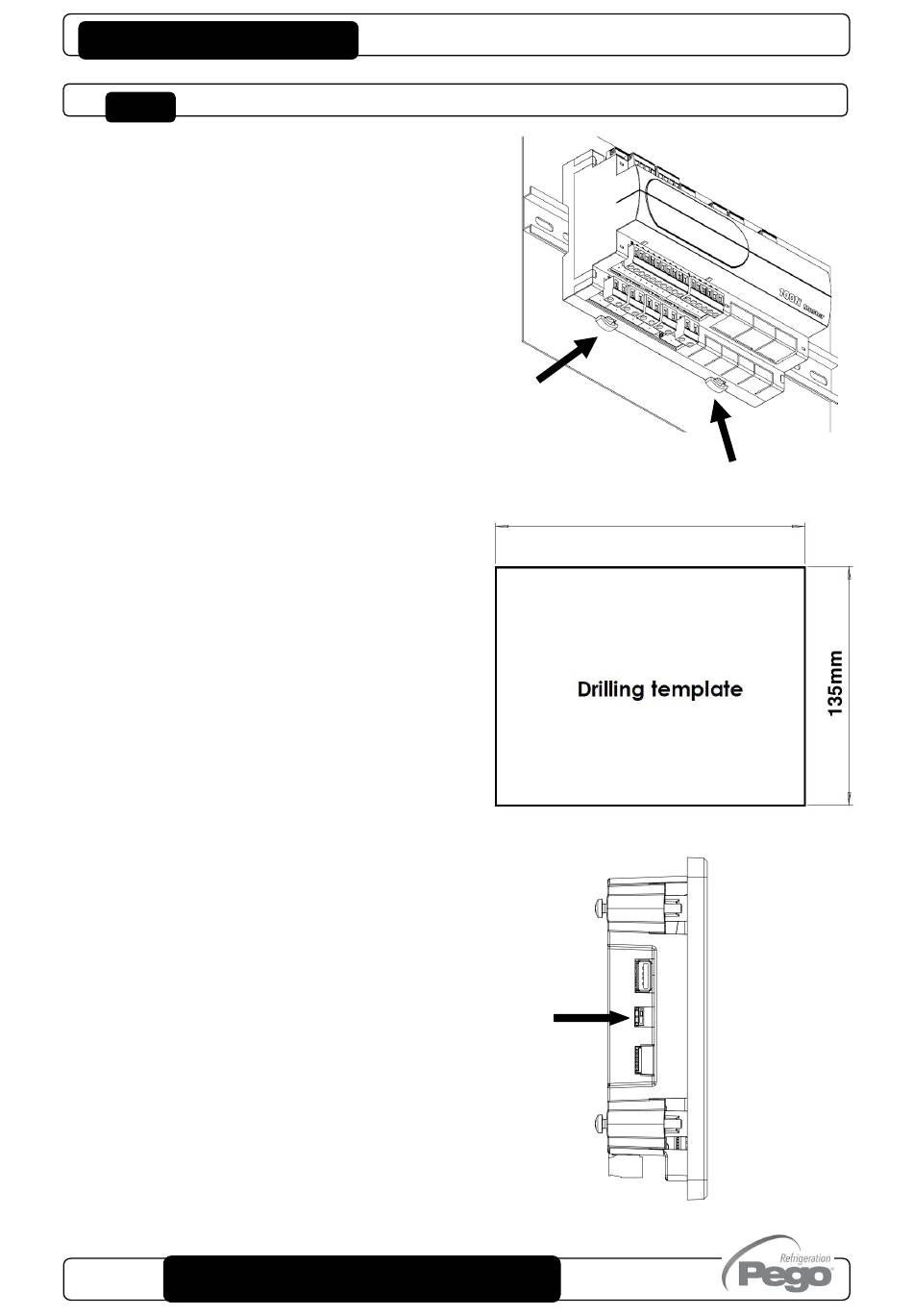

Abb. 1: Das Modul 100N MASTER3 auf die
DIN-Schiene setzen und die zwei
unteren Riegel schließen, um es
darauf zu befestigen.
Abb. 2: Bohrschablone Konsole VISION
TOUCH THR.
Abb. 3: Konfigurieren in geeigneter Weise
die
seitliche
vorhanden) den Betrachtungswinkel
des
Displays
Dadurch können Sie die VISION
TOUCH in jeder Höhe montieren.
Im Fall von Einbau in unteren
Position, drehen der Anzeige um
180° so haben Sie die Signal-LED,
im oberen Teil.
Seite 10
BEDIENUNGS- UND WARTUNGSANLEITUNG
INSTALLATION UND MONTAGE
Selektors
(falls
zu
verändern.
175mm
Rev. 06-18
