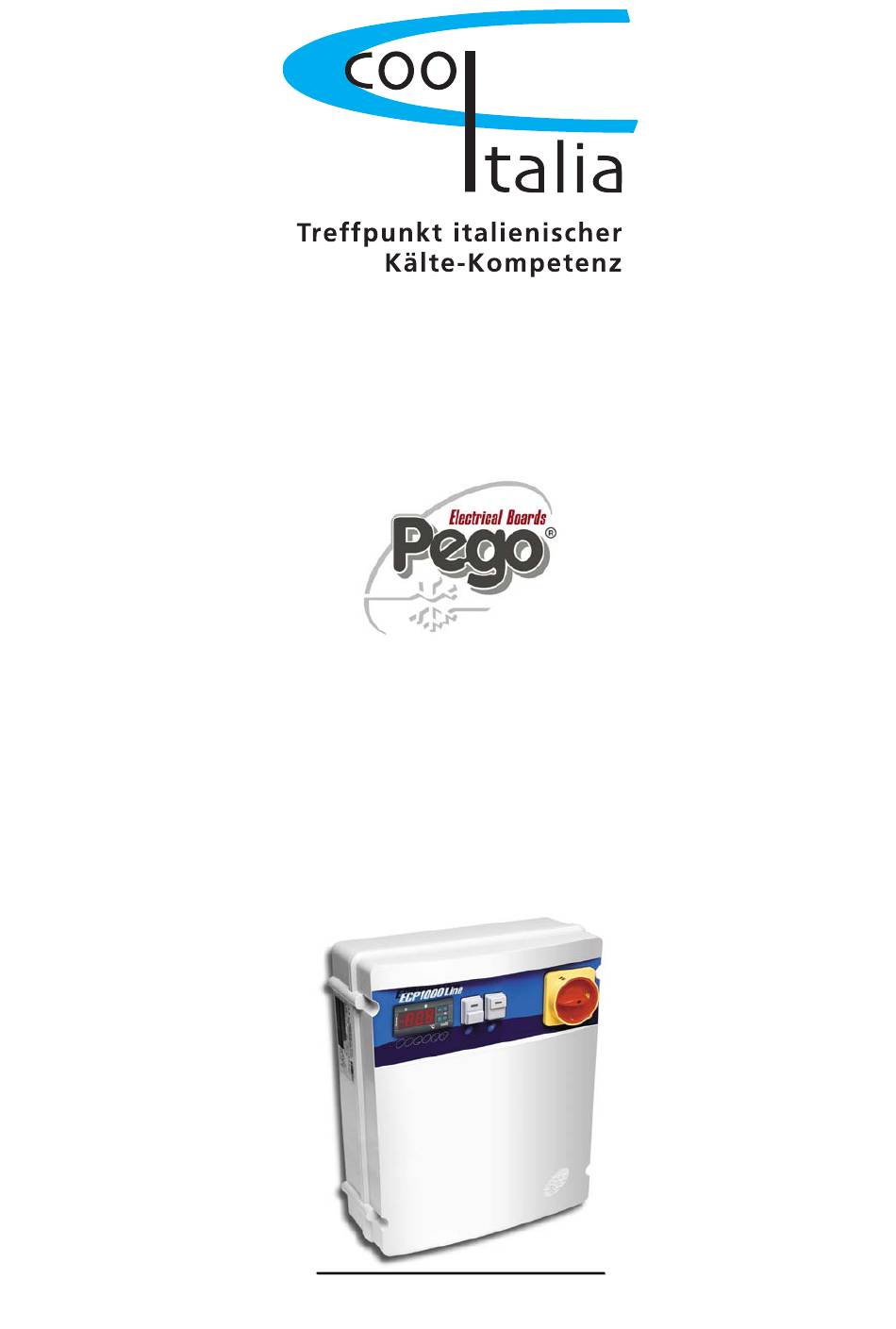

- Seite 1 TECHNISCHE DOKUMENTATION ELEKTRONISCHE MIKROPROZESSORGEFÜHRTE KÜHLANLAGENSTEUERUNG ECP 1000 CX...
-
Seite 2: Ec Declaration Of Conformity
PEGO S.r.l. PEGO SRL PROGETTAZIONE – COSTRUZIONE 45030 OCCHIOBELLO (Rovigo) UMIDIFICATORI E QUADRI ELETTRICI PER PIACENTINA,6b LA REFRIGERAZIONE . 0425/762906 – F 0425/762905 REG.IMPRESE ROVIGO N.105810/1997 DICHIARAZIONE DI CONFORMITA’ ALLE DIRETTIVE CE EC DECLARATION OF CONFORMITY COSTRUTTORE / MANUFACTURER PEGO SRL... - Seite 3 2 Stk NTC Fühler 10K 1% 1,5m Silikon M - Verschraubungen zur Leitungseinführung und Zugentlastung Benutzerhinweise: Die ECP 1000 CX darf nur von geschultem Fachpersonal in Betrieb genommen werden. Änderungen am Gerät können die Sicherheit beeinträchtigen. Spannungsart unbedingt dem Typenschild entnehmen.
- Seite 4 Allgemeine Beschreibung der ECP 1000 CX Steuerung Die ECP 1000CX ist eine mikroprozessorgeführte Kühlanlagensteuerung für die Regelung der Raumtemperatur und den Verdampferlüfter. Die Isttemperatur wird auf einer dreistelligen LED-Anzeige dargestellt. Die Kühlanlagensteuerung besitzt vier unabhängige Relaisausgänge, je einen für den Verdichter, den Verdampferlüfter, den Alarmausgang und der Abtauheizung.
- Seite 5 1,5 kW max.: 1,5 kW max.: 5,5 kW Datum Name S e i t e COOL ITALIA GMBH Juni 2010 S. Heiss Schmidener Weg 13 D - 70736 Fellbach R ev : Type ECP 1000 CX Hauptstromkreis Bestellnr SP3D1000CX 0610-001...
- Seite 6 Alarm Kühlraumlicht Verdampferfühler Digitaler Externer Sofortstop Eingang Raumfühler Datum Name S e i t e Cool Italia GmbH Juni 2010 S. Heiss Schmidener Weg 13 D - 70736 Fellbach R ev : Type ECP 1000 CX Steuerstromkreis Bestellnr SP3D1000CX 0610-001...
- Seite 7 Legende Kurzbezeichnung Beschreibung Hauptschalter Leitungsschutzschalter Verdichter Leitungsschutzschalter Hauptstromkreis Leitungsschutzschalter Steuerstromkreis Motorschutzschalter Verdichter Leistungsschütz Verdichter Leistungsschütz Verdampferlüfter Leistungsschütz Abtauheizung Leistungsschütz Verflüssigerlüfter Klemmenplan Klemme Beschreibung L1 / L2 / L3 / N / PE Zuleitung 3PH/N/PE 1 - 3 / PE Verdichter 4 - 6 / N / PE Verflüssigerlüfter 7 - 9 / N / PE...
- Seite 8 Zubehör Motorschutzschalter Bestellnummer Motorschutzschalter 1,8 – 2,5 A SPZ-MSS-1825 Motorschutzschalter 2,8 – 4 A SPZ-MSS-2840 Motorschutzschalter 3,5 – 5 A SPZ-MSS-3550 Motorschutzschalter 4,5 – 6,3 A SPZ-MSS-4563 Motorschutzschalter 7 – 10 A SPZ-MSS-7010 Motorschutzschalter 9 – 12,5 A SPZ-MSS-90125 Motorschutzschalter 11 – 16 A SPZ-MSS-1116 Motorschutzschalter 14 –...
-
Seite 9: Inhaltsverzeichnis
Installations- und Bedienungsanleitung DIXELL 1591020070 tdF=in: Heissgas-Abtauung (Verdichter bleibt eingeschaltet). Via Parameter IdF werden die Abtau-Intervalle vorgegeben. MdF ist die maximale Kühlstellenregler mit Abtau- und Gebläse-Steuerung Abtaudauer, wenn via P2P der zweite Fühler aktiviert wurde (Abtauende-Fühler am sowie ein 2. konfig. Relais (z.B. Licht EIN/AUS) Verdampfer). -
Seite 10: Höchste Und Tiefste Temperatur
Installations- und Bedienungsanleitung DIXELL 1591020070 Mit AUF/AB-Tasten den Vorgabe-Wert ändern. 1xSET-Taste zum Speichern und um zum nächsten Parameter zu gelangen. 4.1 LED-ANZEIGEN EXIT: 1x SET+AUF-Taste, während ein Parameter angezeigt wird oder 15s warten. Die LED-Anzeigen haben folgende Bedeutung: Bem.: Die neue Vorgabe wird in jedem Fall gespeichert. Modus Bedeutung Verdichter eingeschaltet... - Seite 11 Installations- und Bedienungsanleitung DIXELL 1591020070 Regelverzögerung nach Inbetriebnahme des Geräts: (0÷255 min) Fdt Entwässerungszeit: (0÷120min) nach einer Abtauung wird die Regelung Regelverzögerung nach dem Einschalten des Reglers. nochmals verzögert um die Zeit „Fdt“. Damit das Tauwasser komplett abfliessen AC Anti-Pendelschutz für den Versichter: (0÷50 min) Mindestausschalt-Dauer des kann und nicht gleich wieder angefriert.
-
Seite 12: Digitaler Eingang
Installations- und Bedienungsanleitung DIXELL 1591020070 DIGITALER EINGÄNGE 8.6 REGELWIRKUNG UMKEHREN: HEIZEN-KÜHLEN (i1F=Htr) i1P Polarität des digitalen Eingangs (potential-frei): oP= gilt als aktiviert, wenn Solange der dig. Eingang aktiv ist, wird die Regelwirkung invertiert. D.h. das der Kontakt geöffnet wird. CL= gilt als aktiviert, wenn der Kontakt geschlossen Verdichter-Relais kann als Heiz-Relais verwendet werden. -
Seite 13: Alarm - Meldungen
Installations- und Bedienungsanleitung DIXELL 1591020070 “err” für eine gescheiterte Datenübertragung. In diesem Fall bitte nochmals 16. ANSCHLUSS-PLAN die HOCH-Taste betätigen, um den Vorgang zu wiederholen. Wenn Sie den Wenn der Ausgang für X-REP vorgesehen ist (der TTL-Anschluss ist Vorgang abbrechen möchten, den “Hot Key” einfach entfernen. deaktiviert und für den Anschluss der externen Anzeige reserviert) lautet PARAMETER VOM HOT-KEY IN DAS REGELGERÄT ÜBERTRAGEN die Bestell-Nummer: XR70CX- xx2xx, XR70CX –xx3xx... - Seite 14 Installations- und Bedienungsanleitung DIXELL 1591020070 Label Beschreibung Vorgabe-Bereich Vorgabe Ebene Anzeige im externen Display P1 - P2 - P3 - P4 - SEt - dtr Anzeige-Verzögerung der Temperatur 0 ÷ 20M0 (120) (10 sec.) Anzeige Fühler-Gewichtung 1 ÷ 99 Abtau-Art: elektr. oder Heissgas EL - in Abtaufühler - Auswahl nP;...
- Seite 15 Reinigung und Gewährleistung Reinigung: Es wird empfohlen, die Frontseite der ECP Geräte mit einem weichen, mit Wasser und Seife getränkten Tuch, zu säubern. Gewährleistung: Für die ECP Kühlanlagensteuerungen gilt eine Gewährleistung bei konstruktiven Mängeln und Materialfehlern von 24 Monaten, ab Herstellerdatum. Die Garantiezusage ist beschränkt auf die Reparatur bzw.
