- Seite 1 Bedienungs- und Wartungsanleitung LESEN UND AUFBEWAHREN REV. 01-16 DE ELECTRICAL BOARDS FOR REFRIGERATING INSTALLATIONS...
- Seite 2 EG-Konformitätserklärung S. 21 Anschlussplan ECP200 BASE 4 S. 21 Anschlussplan ECP200 BASE 4A S. 22 Anschlussplan ECP200 BASE 2 S. 22 Anschlussplan ECP200 BASE 2A S. 23 Beispiel (1) Anschluss ECP200 BASE4 /BASE4A S. 23 Beispiel (2) Anschluss ECP200 BASE4 /BASE4A S.
-
Seite 3: Kapitel 1: Einführung

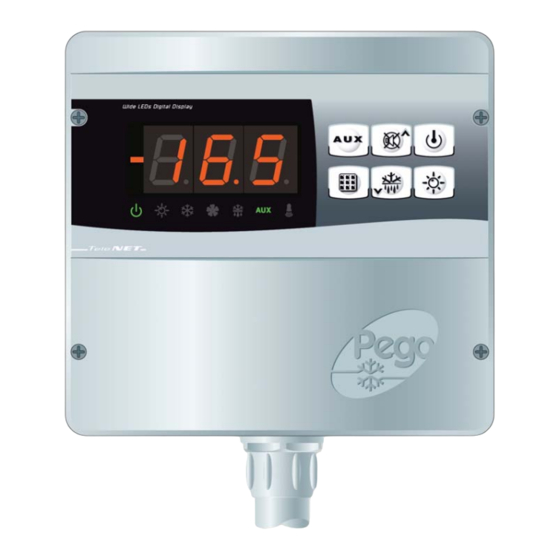

KAP. 1 - Einführung KAPITEL 1: EINFÜHRUNG ALLGEMEINES BESCHREIBUNG: ECP200 BASE ist ein Steuerschaltschrank für Kühlzellen mit Monophase-Verdichter bis zu 2HP, das entwickelt wurde, um Sicherheit, Schutz, Kontrolle und einfache Installation in einer einzigen Lösung zu integrieren. Es ermöglicht die Steuerung von allen Bauteilen einer Kühlanlage, wie Verdichtern, Verdampferventilatoren, Abtauheizwiderständen, Zellleuchte... -
Seite 4: Produkterkennungscodes
KAP. 1 - Einführung ECP200 BASE 2/4 PRODUKTERKENNUNGSCODES ECP200 BASE 2 Steuerung und Verwaltung Verdichter und Zelllicht. ECP200 BASE 2 A Steuerung und Verwaltung Verdichter und Zelllicht. Alarmrelais. ECP200 BASE 4 Steuerung und Verwaltung Verdichter, Abtauheizwiderstände, Verdampferventilatoren und Zellleuchten. ECP200 BASE 4 A Steuerung und Verwaltung Verdichter, Abtauheizwiderstände,... -
Seite 5: Kapitel 2: Installation
KAP. 2 - Installation KENNDATEN Das in der vorliegenden Anleitung beschriebene Gerät ist auf einer Seite mit einem Schild versehen, auf dem seine Kenndaten ersichtlich sind: • Name des Herstellers • Kennnummer und Modell des Schaltschranks des Geräts • Seriennummer •... -
Seite 6: Installation Schaltschrank
KAP. 2 - Installation ECP200 BASE 2/4 INSTALLATION SCHALTSCHRANK Abb. 1 : Die 4 Befestigungsschrauben an der Frontplatte lösen. Abb. 2 : Benutzen sie die drei vorgefertigten Bohrlöcher, um den Gehäuseboden über drei Schrauben mit angemessener Länge hinsichtlich der Stärke der Wand, an die der Schaltschrank angebracht werden soll, zu befestigen. -
Seite 7: Kapitel 3: Technische Eigenschaften
KAP. 3 - Technische Eigenschaften KAPITEL 3: TECHNISCHE EIGENSCHAFTEN TECHNISCHE EIGENSCHAFTEN Stromversorgung 230 V~ 10% 50Hz / 60Hz Stromspannung Max. aufgenommene Leistung (nur elektronisches ~ 7 VA Steuergerät) Maximal zulässige Aufnahme (bei Anschluss aller verbundenen Lasten) Klimatische Bedingungen Betriebstemperatur -5 bis +50°C Lagertemperatur -10 bis +70°C... -
Seite 8: Kapitel 4: Garantiebedingungen
Garantie verfallen. Alle Angaben des folgenden Handbuchs und die Betriebsbedingungen des Geräts müssen eingehalten werden. PEGO S.r.l. lehnt jegliche Haftung ab für mögliche Unrichtigkeiten in dieser Anleitung, wenn diese auf Druck- oder Schreibfehler zurückzuführen sind. PEGO S.r.l. behält sich das Recht vor, an seinen Produkten Änderungen vorzunehmen, wenn diese erforderlich oder nützlich sind, ohne die Grundeigenschaften zu beeinträchtigen. -
Seite 9: Kapitel 5: Programmierung Der Daten
KAP. 5 - Programmierung der Daten KAPITEL 5: PROGRAMMIERUNG DER DATEN STEUERPULT TASTATUR FRONTSEITIG STEUERUNG HILFSRELAIS (bei der Ausführung mit Alarmrelais steuert es manuell das Relais, wenn AU=1) ... -
Seite 10: Led Display
KAP. 5 - Programmierung der Daten ECP200 BASE 2/4 DOWN / DEFROST MANUELL ZELLLEUCHTE LED-DISPLAY Wert der Umgebungstemperatur / Parameter Stand-by (blinkt in Stand-by. Die Ausgänge sind deaktiviert.) Leuchte (blinkt, wenn der Türkontaktschalter aktiviert ist) ... -
Seite 11: Einstellungen Und Anzeige Des Sollwertes
KAP. 5 - Programmierung der Daten ALLGEMEINES Aus Sicherheitsgründen und besserer Handhabung für den Bediener sieht das System ECP200 BASE zwei Programmierungseben vor; die erste für die alleinige Konfiguration der häufig änderbaren Parameter des SETPOINT, die zweite für die Programmierung und die Einstellung der allgemeinen Parameter bezüglich der verschiedenen Betriebsweisen der Karte. - Seite 12 KAP. 5 - Programmierung der Daten ECP200 BASE 2/4 PROGRAMMIERUNG DER ERSTEN EBENE (Benutzerebene) Für den Zugriff auf das Konfigurationsmenü der erste Ebene: 1. Die Tasten () und () gleichzeitig drücken und einige Sekunden lang gedrückt halten, bis auf dem Display die erste Variable der Programmierung erscheint.
- Seite 13 KAP. 5 - Programmierung der Daten PROGRAMMIERUNG DER 2. EBENE (Installateurebene) Um auf die zweite Ebene der Programmierung zuzugreifen, müssen die Tasten UP (), DOWN () und die Taste LICHT einige Sekunden lang gedrückt werden. Wenn die erste Variable der Programmierung erscheint, geht das System automatisch auf Stand-by über.
- Seite 14 KAP. 5 - Programmierung der Daten ECP200 BASE 2/4 Abtautyp, mit Zyklusumkehr (bei Heißgas) 1 = mit Heißgas oder mit Heizwiderstand 0 = mit Heizwiderstand Netzwerkadresse für den Anschluss an 0 ÷ 31 (mit AU=3) das Überwachungssystem TeleNET oder 1 ÷ 247 (mit AU=7) Modbus Verzögerungszeit Alarmmeldung und -...
- Seite 15 KAP. 5 - Programmierung der Daten Set Temperatur für Hilfsrelais -45…+45°C Einstellung Alarm Mann in Zelle. Auswahl des Eingangs IN1 an der Karte 0 = Verdichterschutz als Alarm Verdichterschutz oder als 1 = Alarm Mann in Zelle Alarm Mann in Zelle. 0 = nur Anzeige des Setpoints 1 = Anzeige Setpoint, Zugriff auf Tasten Leuchte und AUX...
-
Seite 16: Funktion Pump-Down
KAP. 5 - Programmierung der Daten ECP200 BASE 2/4 ABTAUUNG MIT HEISSGAS 5.14 Den Parameter d1 = 1 einstellen, um die Steuerung der Abtauung auf Zyklusumkehr zu stellen. Für die gesamte Abtauzeit werden das Verdichterrelais und das Abtaurelais (Defrost) aktiviert. -
Seite 17: Kapitel 6: Optionen
KAP. 6 - Optionen KAPITEL 6: OPTIONEN KONTROLL- / ÜBERWACHUNGSSYSTEM TELENET Für das Einsetzen des Schaltschranks in ein Netz TeleNET muss der Ausgang RS48 aktiviert, siehe Kapitel 6.3, und das untenstehende Schema befolgt werden. Siehe Handbuch des TeleNET für die Konfiguration des Instrumentes. WICHTIG: Während der Konfiguration im Menüpunkt “Modul”... - Seite 18 KAP. 6 - Optionen ECP200 BASE 2/4 UMSCHALTUNG ALARMRELAIS / RS485 Die Frontplatte des Gehäuses durch Drehen um 180° nach unten öffnen, siehe Kap. 2.3 auf S. 6, um auf die Steuerkarte zuzugreifen. Die 6 Spannschrauben der CPU-Platine lösen und dann von der Frontplatte des Gehäuses aus Abs abtrennen.
-
Seite 19: Kapitel 7: Diagnostik
KAP. 7 - Diagnostik KAPITEL 7: DIAGNOSTIK DIAGNOSTIK Das System ECP200 BASE weist den Bediener über Alarm-Codes auf eventuelle Störungen hin, die auf dem Display angezeigt werden und gibt zudem ein akustisches Signal über einen internen Summer in der Bedienerkonsole ab. Falls sich eine Alarmbedingung einstellen sollte, wird auf dem Display eine der folgenden Meldungen angezeigt: ALARMCODE MÖGLICHE URSACHE... -
Seite 20: Eg-Konformitätserklärung
BEZEICHNUNG DES PRODUKTS / NAME OF THE PRODUCT MOD.: ECP200 BASE 2 - ECP200 BASE 2 A - ECP200 BASE 4 - ECP200 BASE 4 A DAS PRODUKT ERFÜLLT DIE FOLGENDEN CE-RICHTLINIEN: THE PRODUCT IS IN CONFORMITY WITH THE REQUIREMENTS OF THE FOLLOWING EUROPEAN DIRECTIVES:... - Seite 21 Anhänge ANSCHLUSSPLAN ECP200 BASE4 Ausgänge mit potentialfreiem Kontakt ANSCHLUSSPLAN ECP200 BASE4A Optional (siehe Kapitel Optional) Ausgänge mit potentialfreiem Kontakt S. 21 Rev. 01-16...
- Seite 22 Anhänge ECP200 BASE 2/4 ANSCHLUSSPLAN ECP200 BASE2 Ausgänge mit potentialfreiem Kontakt ANSCHLUSSPLAN ECP200 BASE2A Optional (siehe Kapitel Optional) Ausgänge mit potentialfreiem Kontakt S. 22 Rev. 01-16...
- Seite 23 Anhänge BEISPIEL (1) ANSCHLUSS ECP200 BASE4 /BASE4A Anschluss mit unter Spannung stehenden Ausgängen für direkte Steuerung der Verbraucher . BEISPIEL (2) ANSCHLUSS ECP200 BASE4 /BASE4A Gemischter Anschluss mit potentialfreiem Kontakt für die Aktivierung zum Leistungsschrank der Verdichtereinheit und Lüftungsausgänge, Licht und Abtauung unter Spannung für die direkte Steuerung.
- Seite 24 Anhänge ECP200 BASE 2/4 BEISPIEL (3) ANSCHLUSS ECP200 BASE2 /BASE2A Anschluss mit unter Spannung stehenden Ausgängen für direkte Steuerung der Verbraucher . BEISPIEL (4) ANSCHLUSS ECP200 BASE2 /BASE2A Gemischter Anschluss mit potentialfreiem Kontakt für Aktivierung zum Leistungsschrank Zelle und Ausgang Licht unter Spannung für direkte Steuerung.
- Seite 25 ANMERKUNGEN S. 25 Rev. 01-16...
- Seite 26 ECP200 BASE 2/4 ANMERKUNGEN S. 26 Rev. 01-16...
- Seite 27 ANMERKUNGEN S. 27 Rev. 01-16...
- Seite 28 ECP200 BASE 2/4 PEGO S.r.l. Vertreiber: Via Piacentina, 6/b 45030 OCCHIOBELLO –ROVIGO- Tel.: 0039 0425 762906 Fax: 0039 0425 762905 www.pego.it S. 28 Rev. 01-16 E-Mail: info@pego.it...
