SolarMax MaxWeb XPN Installationsanleitung Seite 69

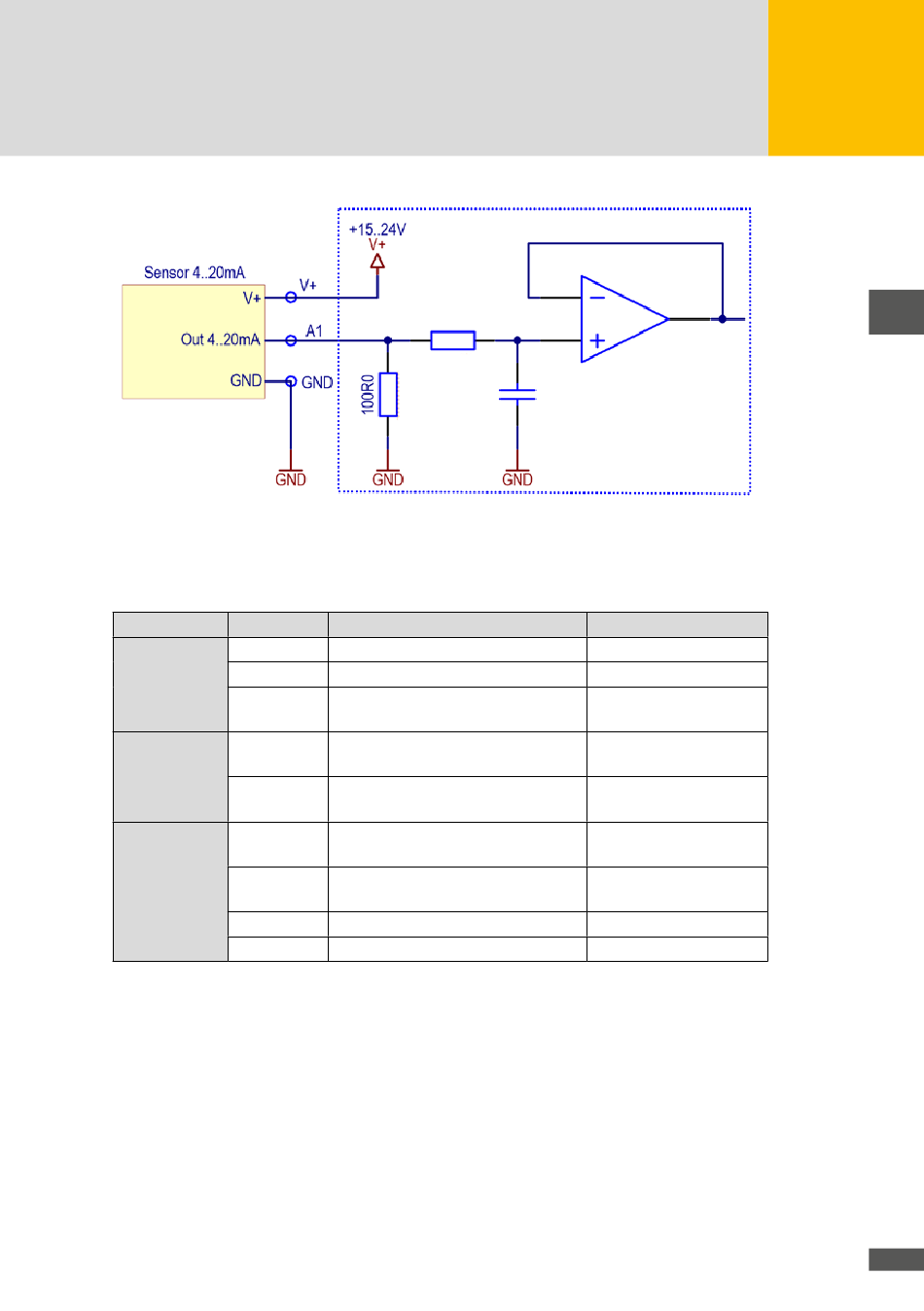

Abb. 67: Eingangsbeschaltung der analogen Messeingänge
Klemmenbeschreibung der Vorderseite
Klemme
A1...A4
Analoge GND
Messeingänge
V +
S0_A –
S0_B –
S0-Pulse
S0_A +
S0_B +
V
Iso
GND
CAN-Bus Iso
CAN LOW
CAN HIGH
Funktion
z.B. Einstrahlung, Temperatur
GND für Signal und V +
Versorgungsspannung für die
Sensoren an A1 ... A4
Anschluss Elektrizitätszähler
Anschluss Elektrizitätszähler
Galvanisch getrennte
Versorgungsspannung
GND für V , galvanisch getrennt
Iso Iso
von GND
CAN-Signal (low dominant)
CAN-Signal (high dominant)
Grenzwerte
4 ... 20 mA
15 ... 24Vdc / max. 0,5 A
15 Vdc / max. 0,5 A
0 ... 8V
12 ... 26V
de
69
