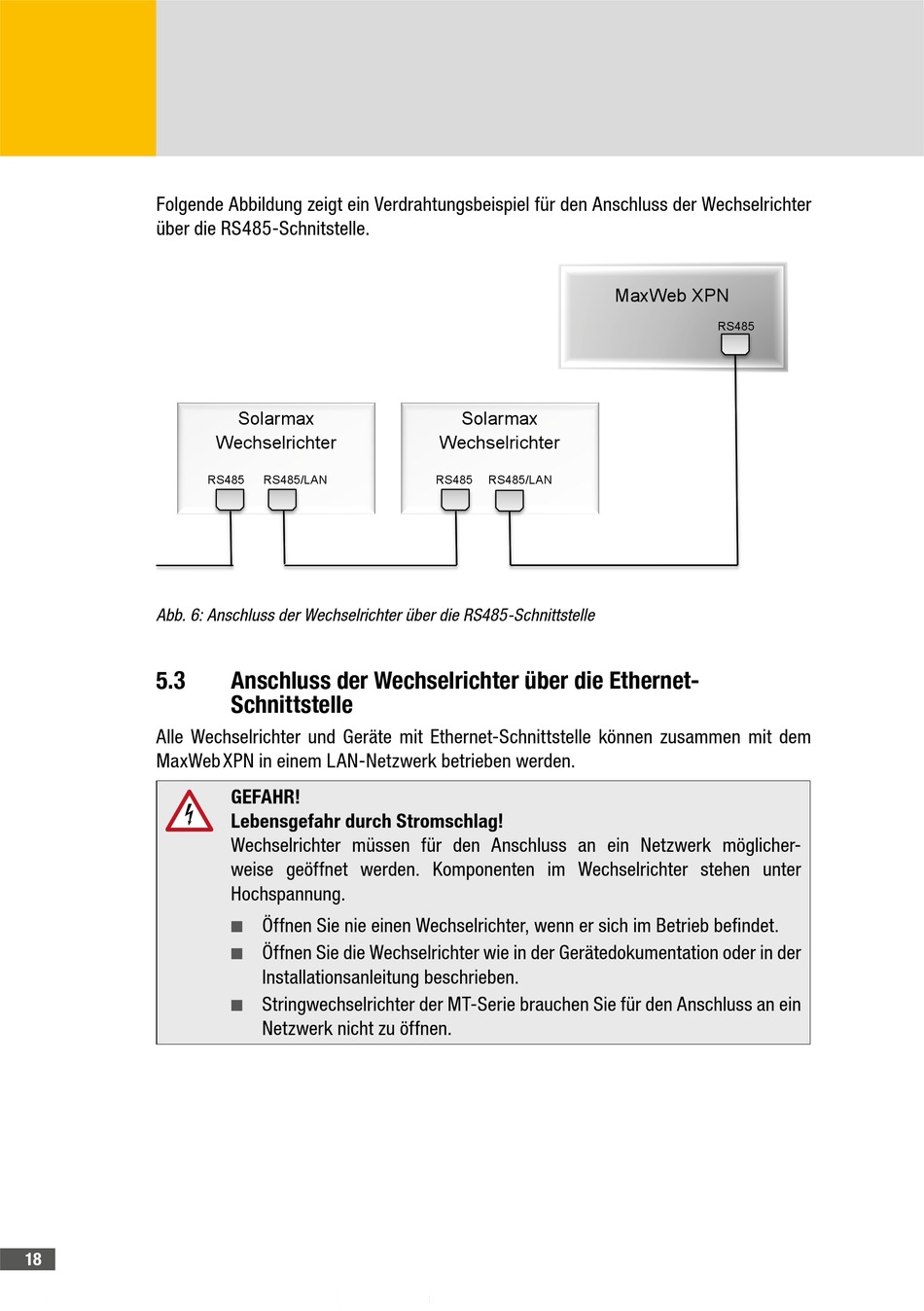

Folgende Abbildung zeigt ein Verdrahtungsbeispiel für den Anschluss der Wechselrichter
über die RS485-Schnitstelle.
Abb. 6: Anschluss der Wechselrichter über die RS485-Schnittstelle
5�3
Alle Wechselrichter und Geräte mit Ethernet-Schnittstelle können zusammen mit dem
MaxWeb XPN in einem LAN-Netzwerk betrieben werden.
18
Solarmax
Wechselrichter
RS485 RS485/LAN
Anschluss der Wechselrichter über die Ethernet-
Schnittstelle
GEFAHR!
Lebensgefahr durch Stromschlag!
Wechselrichter müssen für den Anschluss an ein Netzwerk möglicher-
weise geöffnet werden. Komponenten im Wechselrichter stehen unter
Hochspannung.
Öffnen Sie nie einen Wechselrichter, wenn er sich im Betrieb befindet.
■ ■
Öffnen Sie die Wechselrichter wie in der Gerätedokumentation oder in der
■ ■
Installationsanleitung beschrieben.
Stringwechselrichter der MT-Serie brauchen Sie für den Anschluss an ein
■ ■
Netzwerk nicht zu öffnen.
Solarmax
Wechselrichter
RS485 RS485/LAN
MaxWeb XPN
RS485
