SolarMax MaxWeb XPN Installationsanleitung Seite 58

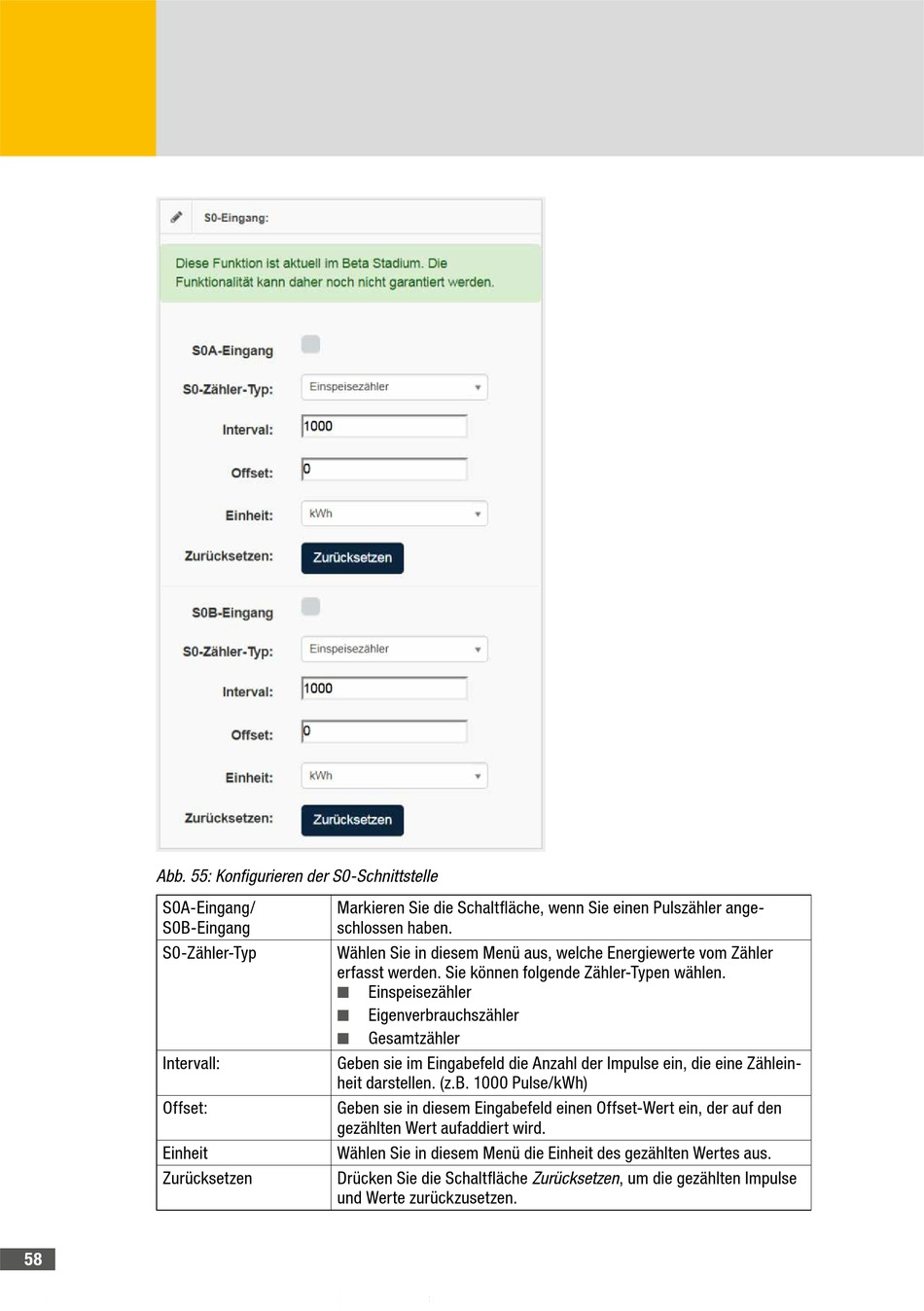

Abb. 55: Konfigurieren der S0-Schnittstelle
S0A-Eingang/
S0B-Eingang
S0-Zähler-Typ
Intervall:
Offset:
Einheit
Zurücksetzen
58
Markieren Sie die Schaltfläche, wenn Sie einen Pulszähler ange-
schlossen haben.
Wählen Sie in diesem Menü aus, welche Energiewerte vom Zähler
erfasst werden. Sie können folgende Zähler-Typen wählen.
Einspeisezähler
■ ■
Eigenverbrauchszähler
■ ■
Gesamtzähler
■ ■
Geben sie im Eingabefeld die Anzahl der Impulse ein, die eine Zählein-
heit darstellen. (z.B. 1000 Pulse/kWh)
Geben sie in diesem Eingabefeld einen Offset-Wert ein, der auf den
gezählten Wert aufaddiert wird.
Wählen Sie in diesem Menü die Einheit des gezählten Wertes aus.
Drücken Sie die Schaltfläche Zurücksetzen, um die gezählten Impulse
und Werte zurückzusetzen.
