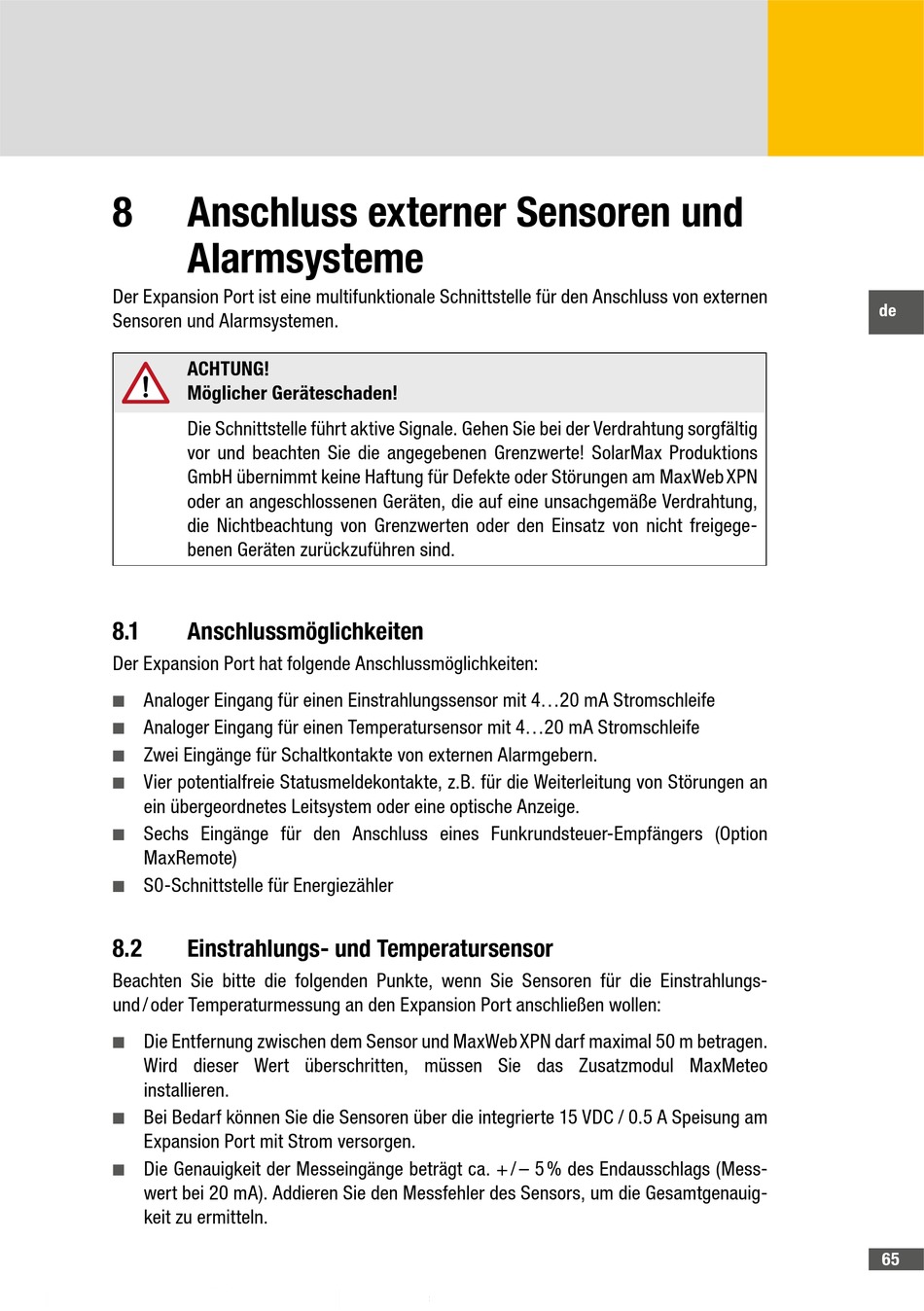

8 Anschluss externer Sensoren und
Alarmsysteme
Der Expansion Port ist eine multifunktionale Schnittstelle für den Anschluss von externen
Sensoren und Alarmsystemen.
ACHTUNG!
Möglicher Geräteschaden!
Die Schnittstelle führt aktive Signale. Gehen Sie bei der Verdrahtung sorgfältig
vor und beachten Sie die angegebenen Grenzwerte! SolarMax Produktions
GmbH übernimmt keine Haftung für Defekte oder Störungen am MaxWeb XPN
oder an angeschlossenen Geräten, die auf eine unsachgemäße Verdrahtung,
die Nichtbeachtung von Grenzwerten oder den Einsatz von nicht freigege-
benen Geräten zurückzuführen sind.
8�1 Anschlussmöglichkeiten
Der Expansion Port hat folgende Anschlussmöglichkeiten:
Analoger Eingang für einen Einstrahlungssensor mit 4...20 mA Stromschleife
■ ■
Analoger Eingang für einen Temperatursensor mit 4...20 mA Stromschleife
■ ■
Zwei Eingänge für Schaltkontakte von externen Alarmgebern.
■ ■
Vier potentialfreie Statusmeldekontakte, z.B. für die Weiterleitung von Störungen an
■ ■
ein übergeordnetes Leitsystem oder eine optische Anzeige.
Sechs Eingänge für den Anschluss eines Funkrundsteuer-Empfängers (Option
■ ■
MaxRemote)
S0-Schnittstelle für Energiezähler
■ ■
8�2

Einstrahlungs- und Temperatursensor

Beachten Sie bitte die folgenden Punkte, wenn Sie Sensoren für die Einstrahlungs-
und / oder Temperaturmessung an den Expansion Port anschließen wollen:
Die Entfernung zwischen dem Sensor und MaxWeb XPN darf maximal 50 m betragen.
■ ■
Wird dieser Wert überschritten, müssen Sie das Zusatzmodul MaxMeteo
installieren.
Bei Bedarf können Sie die Sensoren über die integrierte 15 VDC / 0.5 A Speisung am
■ ■
Expansion Port mit Strom versorgen.
Die Genauigkeit der Messeingänge beträgt ca. + / – 5 % des Endausschlags (Mess-
■ ■
wert bei 20 mA). Addieren Sie den Messfehler des Sensors, um die Gesamtgenauig-
keit zu ermitteln.
