Parametrierung Und Inbetriebnahme; Thermischen Überstromauslöser Einstellen; Betrieb - Stahl 8146/5-V27 Serie Betriebsanleitung

8

Parametrierung und Inbetriebnahme

Explosionsgefahr durch fehlerhafte Installation!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät vor der Inbetriebnahme auf korrekte Installation prüfen.
• Nationale Bestimmungen einhalten.
Vor Inbetriebnahme Folgendes sicherstellen:
• Montage und Installation kontrollieren.
• Gehäuse auf Schäden untersuchen.
• Gegebenenfalls Fremdkörper entfernen.
• Gegebenenfalls Anschlussraum säubern.
• Kontrollieren, ob Kabel ordnungsgemäß eingeführt wurden.
• Kontrollieren, ob alle Schrauben und Muttern fest angezogen sind.
• Kontrollieren, ob alle Leitungseinführungen und Verschlussstopfen fest angezogen
sind.
• Kontrollieren, ob alle Leiter fest angeklemmt sind.
• Kontrollieren, ob alle Abdeckungen und Trennwände an spannungsführenden Teilen
vorhanden und befestigt sind.
• Nicht benutzte Leitungseinführungen mit entsprechend bescheinigten Stopfen und
nicht benutzte Bohrungen mit entsprechend für die Zündschutzart bescheinigten
Verschlussstopfen abdichten.
• Anzugsdrehmomente kontrollieren.
8.1 Thermischen Überstromauslöser einstellen
9

Betrieb

Der Motorschutzschalter schützt Elektromotoren vor thermischer Überlastung aufgrund
mechanischer Überlastung oder bei Ausfall eines einzelnen oder zweier Außenleiter.
147234 / 8146655300
2018-08-16·BA00·III·de·03
Parametrierung und Inbetriebnahme
GEFAHR

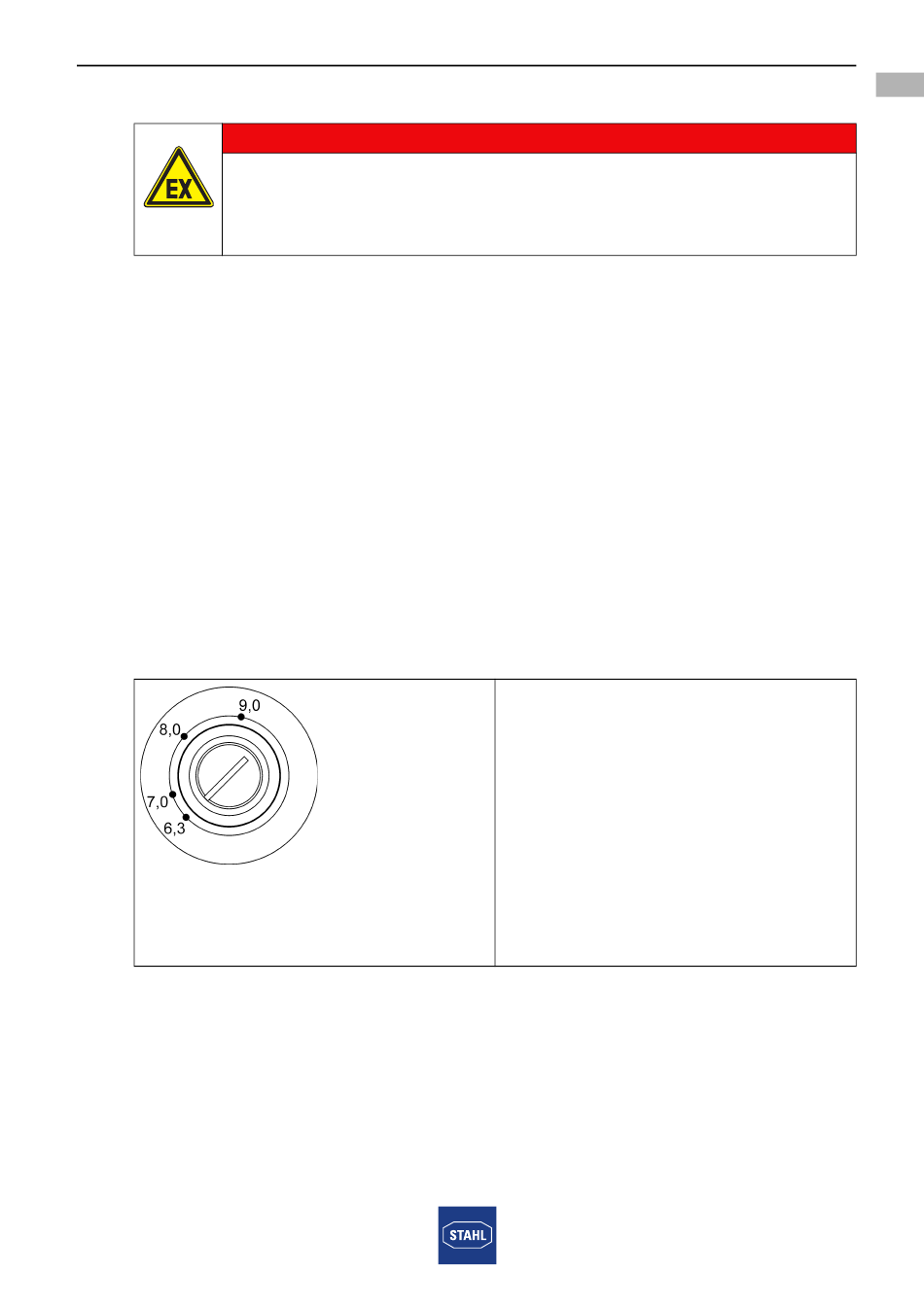

• Stromwert mit Schraubendreher
einstellen: Dazu die offene Seite des
Schlitzes auf den gewünschten
Stromwert drehen
(Beispiel in Zeichnung: 6,3 A).
• Auslöseverhalten prüfen,
sofern Umgebungstemperaturen
von den Vorgaben
(siehe "Technische Daten")
11478E00
oder zwischen Motor und
Leistungsschalter abweichen.
Anschließend Stromeinstellung
anpassen.
Leistungsschalter für den Motorschutz
Reihe 8146/5-V27
